Montageanleitung Kompressor Kit M54 SK+
P341-95-15
Seite 1 von 35
31.03.2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für infinitas M54 SK+

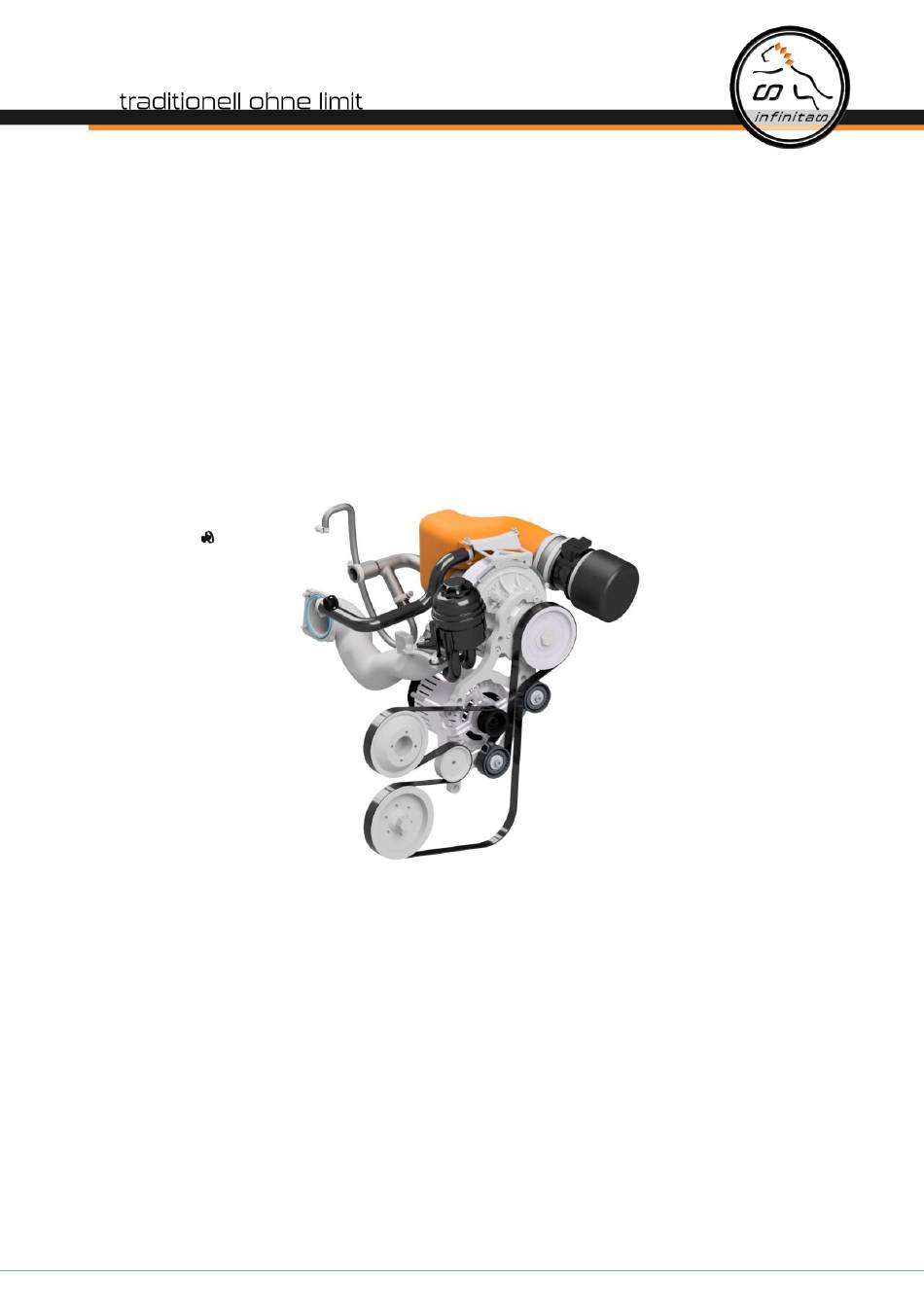

  • Seite 1 Montageanleitung Kompressor Kit M54 SK+ P341-95-15 Seite 1 von 35 31.03.2021...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung Kompressor Kit M54 SK+ Inhaltsverzeichnis Hinweis auf Explosionszeichnungen und Stücklisten Hinweise vor dem Umbau Richtwerte für Anzugsmomente Software Anpassung E85/86 Umbauvorbereitung Einbau Luftführung nach Kompressor Einbau Riementrieb und Kompressor Einbau Luftführung vor Kompressor Benzindruckanhebung Kennzeichnung der Teile entsprechend dem Gutachten Hinweise nach dem Umbau P341-95-15 Seite 2 von 35...

  • Seite 3: Hinweis Auf Explosionszeichnungen Und Stücklisten

    1. Hinweis auf Explosionszeichnungen und Stücklisten Diese Einbauanleitung wird vervollständigt durch die Explosionszeichnungen und Stücklisten. Diese Dokumente können Sie herunterladen unter: https://gp-infinitas.com/downloads/ Machen Sie sich mit den Stücklisten und Explosionszeichnungen über den Teileumfang des Bausatzes vertraut, und prüfen Sie gleichzeitig die Vollständigkeit.

  • Seite 4: Richtwerte Für Anzugsmomente

    Montageanleitung Kompressor Kit M54 SK+ 3. Richtwerte für Anzugsmomente Diese Anzugsmomente gelten für alle Schraubenverbindungen mit Schrauben der Festigkeitsklasse 8.8. Ausgenommen Verschraubungen mit speziellen Drehmoment- angaben. Standardwerte für Metrisches ISO – Regelgewinde 6 Nm / 4,4 Lb.ft 10 Nm / 7,4 Lb.ft 25 Nm / 18,4 Lb.ft 49 Nm / 36,1 Lb.ft 86 Nm / 63,4 Lb.ft...

  • Seite 5: Software Anpassung

    Montageanleitung Kompressor Kit M54 SK+ 4. Software Anpassung Unbedingt vor Beginn des Umbaus das Kennfeld auslesen und an support@gp-infinitas.com schicken. Wir brauchen für die Bearbeitung des Kennfelds in der Regel zwei Werktage. Die Softwareanpassung erfolgt über zwei verschiedene I-Flash OBD Tools. Die Tools...

  • Seite 6: E46

    • Verbinden Sie das OBD Kabel mit Ihrem Laptop und Ihrem Auto. • Klicken Sie auf „Identify ECU“. • Klicken Sie auf „Partial Read“ und senden Sie die Daten an support@gp-infinitas.com. Datenstand aufspielen • Verbinden Sie das OBD Kabel mit Ihrem Laptop und Ihrem Auto.
  • Seite 7 Montageanleitung Kompressor Kit M54 SK+ Adaptionswerte löschen • Klicken Sie auf der linken Seite auf den Reiter „Reset Adaptations“. • Klicken Sie auf „Select All“. • Klicken Sie auf „Clear Adaptations“ Sie haben die Software erfolgreich angepasst. P341-95-15 Seite 7 von 35 31.03.2021...

  • Seite 8: E85

    Montageanleitung Kompressor Kit M54 SK+ 4.2 E85/86 Installation • Installieren Sie I-Flash auf Ihrem Laptop. • Öffnen Sie I-Flash und bestätigen Sie die Lizenz. • Klicken Sie auf Updates herunterladen. • Auf „Weiter“ klicken. Laptop prüfen • Die Software prüft nun automatisch den Systemstatus des Laptops.
  • Seite 9 Montageanleitung Kompressor Kit M54 SK+ Fahrzeugdaten kontrollieren • Das I-Flash hat Ihre Fahrzeugdaten ausgelesen. Bitte kontrollieren Sie diese. • Klicken Sie auf weiter. I-Flash verschlüsseln • In diesem Fenster werden Sie das letzte Mal gefragt, ob Sie dieses I-Flash Kabel mit diesem Auto verknüpfen wollen.
  • Seite 10 Montageanleitung Kompressor Kit M54 SK+ Software auslesen • Wählen Sie Read ECU Memory aus. • Wählen Sie anschließend Calibration data only aus. • Bestätigen Sie Ihre Auswahl mit OK. Software options • Nachdem die Data options bestimmt wurden erscheinen diese Informationen über die Software Einstellungen.
  • Seite 11 • In diesem Fenster werden Sie gefragt, ob Sie den Speicherort öffnen möchten. • Bestätigen Sie das mit Ja. • Senden Sie uns nun dieses File an support@gp-infinitas.com. Modifiziertes Kennfeld aufspielen • Verbinden Sie das I-Flash wieder mit Ihrem Laptop und Ihrem Fahrzeug.

  • Seite 12: Letzte Schritte

    Montageanleitung Kompressor Kit M54 SK+ Nicht stören • I-Flash beginnt nun mit dem Aufspielen, stellen Sie sicher, dass die Übertragung auf keinen Fall unterbrochen wird. • In diesem Fenster wird der Aufspielstatus I-FLASH angezeigt, egal wie lange dieser dauert, brechen Sie diesen nicht ab. Absicherung •...

  • Seite 13: Umbauvorbereitung

    Montageanleitung Kompressor Kit M54 SK+ 5. Umbauvorbereitung 1. Motorraumwäsche durchführen (empfohlen) 2. Fahrzeug auf Hebebühne (empfohlen) 3. Demontage Abdeckung Einspritzleiste (Abb. 1, Pos.8) nach Lösen der beiden Kappen (Pos. 9) und Schrauben (Pos.10) Abbildung 1 P341-95-15 Seite 13 von 35 31.03.2021...
  • Seite 14 Montageanleitung Kompressor Kit M54 SK+ 4. Demontage Ansaugstutzen (Pos. 12) und Luftfilterkasten (Pos.1) . Diese Bauteile werden nicht mehr benötigt. Abbildung 2 5. Demontage Luftmassenmesser (Abb. 3; Pos.1). Nur E85 (Z4) 3,0l: Der eingebaute Soundgenerator entfällt. Die Öffnung zum Innenraum wird mit beiliegender Kappe verschlossen.
  • Seite 15 Montageanleitung Kompressor Kit M54 SK+ 7. Saugrohrumschaltung (Abb. 8, Pos. 7) und Leerlaufsteller (Abb. 8, Pos. 8) abstecken und Demontage Darauf achten, dass die Welle des Stellflügels der Saugrohrumschaltung nicht in das Saugrohr fällt. 8. Drosselklappe (Abb. 3, Pos. 4) abstecken und demontieren 9.
  • Seite 16 Montageanleitung Kompressor Kit M54 SK+ Abbildung 5 Abbildung 6 14. Servopumpenhalter ausbauen (nicht bei Z4). Von BMW wurden 3 verschiedene Halter verbaut. Der Umbau ist bei allen 3 Varianten gleich. 15. Umlenkrolle Lichtmaschine (Pos 15,16 und 17) ausbauen. Diese Bauteile entfallen.
  • Seite 17 Montageanleitung Kompressor Kit M54 SK+ Abbildung 7 16. Abziehen der Stecker von Lichtmaschine, Öltemperatursensor und Öldrucksensor. 17. Demontage Verkleidung Bremskraftverstärker 18. Verschlussstopfen Innendurchmesser 3,5mm an Saugbrücke abziehen (auf Abb. 8. Pos. 15, dieses Bauteil entfällt). Ansteuerungsschlauch am Benzindruckregler von Kraftstofffilter kommend abziehen und bei Bedarf auf Länge 230mm kürzen.
  • Seite 18 Montageanleitung Kompressor Kit M54 SK+ 20. Das Kunststoffrohr Kurbelgehäuseentlüftung (Abb. 9, Pos. 3) ausbauen. Dazu den Schlauch (Pos. 3) zwischen Saugrohr (Abb. 8, Pos. 1) und Ölabscheider (Abb. 9, Pos.1) bei der Markierung (Pfeil) schneiden. 21. Den geschnittenen Verbinder am Ölabscheider im Gegen-Uhrzeigersinn drehen und abziehen (Foto im ausgebauten Zustand).
  • Seite 19 Montageanleitung Kompressor Kit M54 SK+ 22. Den offenen Stutzen (von Pos. 3) am Saugrohr mit dem beiliegenden Stopfen zwischen Zylinder 1 und 2 verschließen (siehe P341-53-05). 23. Kurbelgehäuseentlüftungsschlauch P341-53-20 auf den Stutzen von Schritt 22. mit Quetschschelle montieren. Zur Vereinfachung der Montage sollten die Bauteile (Stutzen, Quetschschelle und Schlauch) wie in Abbildung 11 ausgerichtet werden: Ausrichtung der Rastnasen...
  • Seite 20 Montageanleitung Kompressor Kit M54 SK+ 26. Schlauch P341-53-57 als neuen Schlauch zwischen Kühler und Ausgleichbehälter einsetzen. 27. Halter Tankentlüftungsventil entfällt. Bei den folgenden Schritten bitte besonders auf Sauberkeit achten. Alle Verunreinigungen werden in den Kompressor oder in den Motor gespült und können Schäden verursachen.
  • Seite 21 Montageanleitung Kompressor Kit M54 SK+ Abbildung 14: NACH dem Umbau mit Abzweig für Kompressor 31. Den elektrischen Stecker des Öldruckschalters mit Verlängerung (P341-71-12 / P341-70-05) wieder aufstecken 32. Den Ölzulaufschlauch zum Kompressor (P4030 3716) mit der Hohlschraube M12 und Dichtungen an dem vorderen Anschluss (hier war der Öldruckschalter) des Ölfiltergehäuses befestigen.
  • Seite 22 Montageanleitung Kompressor Kit M54 SK+ 36. Den Dichtring zwischen Ölwanne und Ölmessrohr erneuern. Abbildung 16 P341-95-15 Seite 22 von 35 31.03.2021...
  • Seite 23 Montageanleitung Kompressor Kit M54 SK+ Abbildung 17 37. Vor dem Einbau das Rohr an der Motorseite mit einer Fase versehen (Abb. 17) und mit Fett montieren. Zuletzt auf einwandfreien Sitz des Rohrs achten. Die Dichtung darf nicht beschädigt sein (Gefahr von Undichtigkeiten und massivem Ölverlust).

  • Seite 24: Einbau Luftführung Nach Kompressor

    Montageanleitung Kompressor Kit M54 SK+ 6. Einbau Luftführung nach Kompressor 1. Knickschutz am Stecker des Öltemperatursensor entfernen. Dieses Bauteil entfällt. Abbildung 19 2. Zur Montage des Druckrohres den Servobehälter demontieren (nur e46) 3. Einsetzen der Flachdichtung in das Druckrohr 4. Aufkleber Teilenummer auf Druckrohr anbringen und einbauen. Festen Sitz überprüfen.

  • Seite 25: Einbau Riementrieb Und Kompressor

    Montageanleitung Kompressor Kit M54 SK+ 9. Festschrauben des Ölmessrohrs 7. Einbau Riementrieb und Kompressor Abbildung 21: Bauteile Riementrieb P341-95-15 Seite 25 von 35 31.03.2021...
  • Seite 26 Montageanleitung Kompressor Kit M54 SK+ Pos. 1-2 Abbildung 22: Montage der Riemenscheibe am Kompressor 1. An der Grundplatte (Pos. 1) die obere Umlenkrolle (Pos. 2) gemäß Zeichnung montieren 25 Nm 2. Grundplatte an Motorblock ansetzen (2-3 Gewindegänge im Eingriff) in der Reihenfolge a) M10x120 (49Nm) b) M8x75 (25 Nm) mit Servopumpenhalter P341-15-15...
  • Seite 27 Montageanleitung Kompressor Kit M54 SK+ Abbildung 23: Flanschposition am Kompressor inkl. Verschlauchung 4. Ölrücklaufschlauch am Kompressor unten mit Schelle montieren. Auf sicheren Sitz des Schlauchs achten. 5. Silikonschlauch P341-44-20 auf Kompressor aufsetzen und festziehen. 6. Kompressor an Grundplatte montieren. Kompressorbefestigungsschrauben M8 mit 24 Nm anziehen.
  • Seite 28 Montageanleitung Kompressor Kit M54 SK+ 11. Montage von P341-44-16 am Ölfiltergehäuse (Abb. 25). Aufnahme des Servoausgleichbehälters und Abstützung der Grundplatte. Bei Bedarf den Behälter drehen, so dass die Schläuche des Ausgleichbehälters frei liegen. Darauf achten, dass die Schläuche nicht scheuern oder gequetscht werden. Erst an der Grundplatte festschrauben, dann am Ölfiltergehäuse, nur so kann die optimale Lage der Grundplatte gewährleistet werden.
  • Seite 29 Montageanleitung Kompressor Kit M54 SK+ Abbildung 26: Riemenführung E46, Z3 und E60 (beim Z4 Servopumpe abweichend) Abbildung 27a: Z4: Abstand zwischen Riemen und Schlauch beachten P341-95-15 Seite 29 von 35 31.03.2021...

  • Seite 30: Einbau Luftführung Vor Kompressor

    Montageanleitung Kompressor Kit M54 SK+ 8. Einbau Luftführung vor Kompressor Beim Umbau eines Fahrzeugs Z3 bitte die abweichende Anleitung P341-95-17 beachten 1. Die Saugstrahlpumpe (Abb. 28 Pfeil) vorbereiten. Den Schlauch (Pos. 3 mit Pos. 6) ausbauen. Diese Bauteile entfallen. Abbildung 27 2.
  • Seite 31 Montageanleitung Kompressor Kit M54 SK+ 3. Drosselklappe an Kompressorflansch anschrauben. Dabei auf richtigen Sitz des O-Rings achten. Den O-Ring fetten. Abbildung 29 4. Ansaugrohr auf die Drosselklappe aufstecken. Dabei den gefetteten O-Ring nicht beschädigen und auf korrekten Sitz achten. Anschließend Blechhalter P341-24-18 an Ansaugrohr (6Nm) anschrauben 5.

  • Seite 32: Benzindruckanhebung

    Montageanleitung Kompressor Kit M54 SK+ 9. Benzindruckanhebung 1. Nur E46 SK+S / RS: Benzinfilter am Fahrzeugunterboden (Abb. 31) gegen den beigelegten Filter mit modifiziertem Druckregler tauschen. Nach dem Umbau darf ausschließlich der Filter nach ASA Nummer P341-55-06 verwendet werden. Auf richtiges Anzugsmoment der Schellen achten. Beim Arbeiten an kraftstoffführenden Teilen besonders sorgfältig sein.
  • Seite 33 Montageanleitung Kompressor Kit M54 SK+ 5. Den Unterdruckschlauch (Pos. 1 in Abb. 32) entlang der Kraftstoffleitung (Abb. 33) über die Kardanwelle zum Motor verlegen. Unterdruckschlauch mit Kabelbindern sichern. Achtung: Der Schlauch darf auf keinen Fall die Kardanwelle berühren und muss in ausreichendem Abstand verlegt werden.

  • Seite 34: Kennzeichnung Der Teile Entsprechend Dem Gutachten

    Montageanleitung Kompressor Kit M54 SK+ 10. Kennzeichnung der Teile entsprechend dem Gutachten Gemäß dem im Download verfügbaren TÜV Gutachten müssen die beigelegten Aufkleber, im eingebauten Zustand sichtbar an den dargestellten Teilen angebracht werden Auf den Steuergeräte- kasten kleben P341-95-15 Seite 34 von 35 31.03.2021...

  • Seite 35: Hinweise Nach Dem Umbau

     ja  nein 3. Hat der Riemenspanner genug Spannweg  ja  nein 4. Luftfilter frei von Riementrieb  ja  nein 5. Motorsteuergerät infinitas Software geflasht Betriebsstoffe:  ja  nein 6. Motorölstand geprüft  ja  nein 7.
