ZTECHNIK VStream Montageanleitung
MONTAGEANLEITUNG / FITTING INSTRUCTIONS
(1) Lieferumfang / Content of Delivery
Nr.
Beschreibung / Description
1
Windschutzscheibe / Windshield
2
Halter links / bracket mount left
Halter rechts / bracket mount right
3
4
Halterschelle links / bracket clamp left
Halterschelle rechts / bracket clamp right
5
6
Schraube M6x12 / Screw M6x12
7
Gweindebuchse / Threaded Bushing
8
Gummieinsatz / rubber grommet
9
Schraube M8x20 / Screw M8x20
10
Schelleneinlage (Gummi) / clamp inlay (rubber)
16
17
15
110
(2) Montageanleitung / fitting instructions:

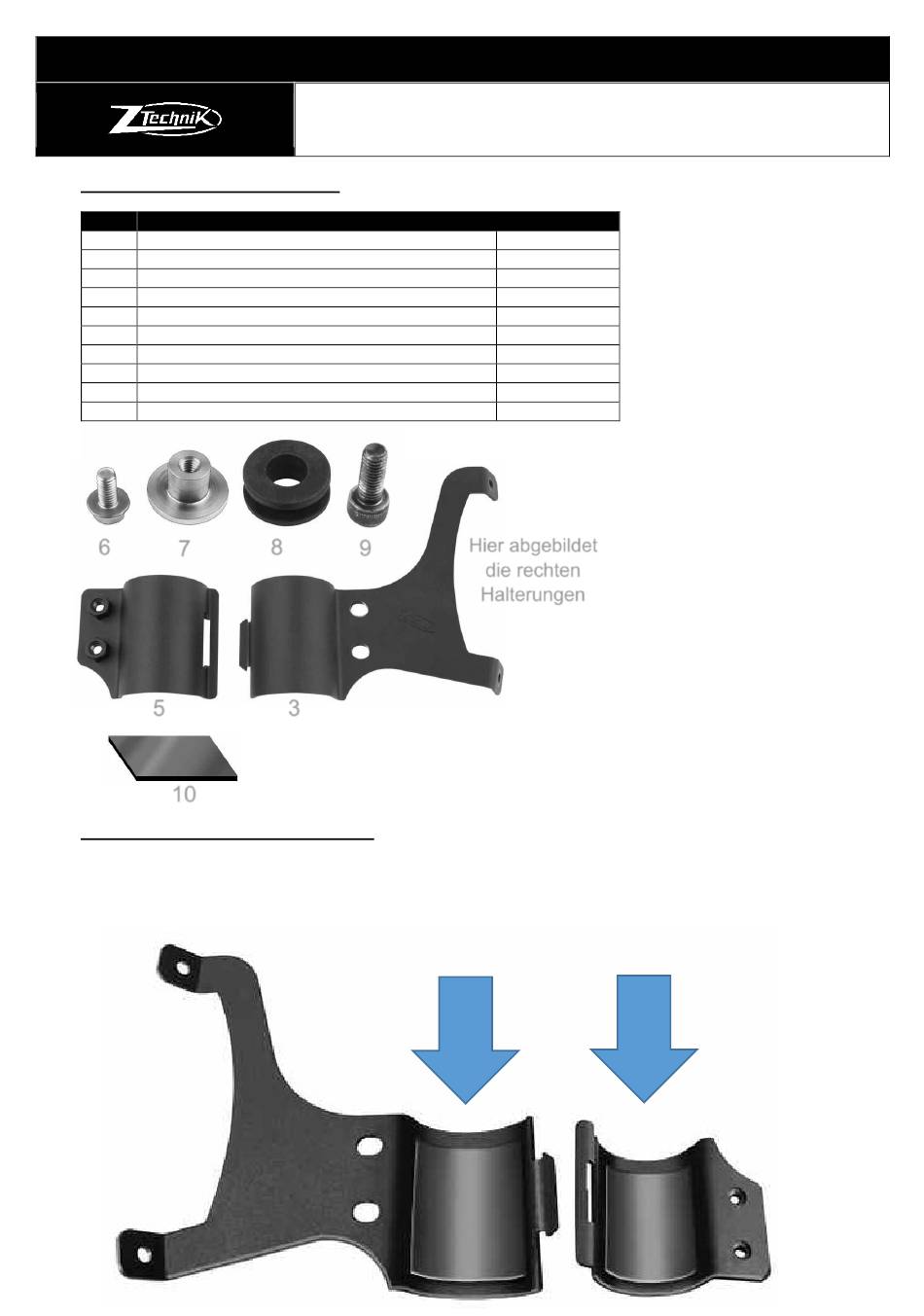

1. Nehmen Sie die Schelleneinlage, ziehen Sie die Schutzfolie ab und kleben diese in die Halter und
Halterschellen ein. Abb. 1 / Take the clamp inlays, remove the protection film and firmly adhere one
inlay in each bracket mount and bracket clamp. Fig. 1
ZTECHNIK VStream Windschutzscheibe / Vstream Windshield
BMW F900R 20-
(Art.-Nr./item no. 115140)
18
19
13
Menge
2
2
2
2
2
2
2
2
2
2
Hier abgebildet
die rechten
Halterungen
