AVANCIS SKALA Sicherheits-, Installations- Und Betriebshandbuch Seite 8

AVANCIS SKALA PHOTOVOLTAIK-MODULE
SICHERHEITS-, INSTALLATIONS- UND BETRIEBSHANDBUCH
„In-Joint" Montage
• Alternativ zur Hook-In Montage kann
die „In-Joint" Montage (Abb. 4 und 5)
bei AVANCIS PV-Modulen angewandt
werden. Bei dieser Montageart hält eine
SMART-Klemme zwei PV-Module, mit
Ausnahme der Module am Anfang und
am Ende einer Modulreihe. Die SMART-
Klemmen dürfen nur wie in der Abbil-
dung 4 gezeigt montiert werden.
• Zur Installation eines zweiten Moduls
stellen Sie sicher, dass die Klemmen über
der Montagelippe des ersten Moduls
platziert werden und das zweite Modul
zum ersten Modul gleitet. Die Montage-
lippe des zweiten Moduls wird die Klem-
me automatisch anheben, und die Klem-
me wird wieder absinken, nachdem die
Montagelippe dieses Moduls sich unter
der Klemme befindet. Befestigen Sie
schließlich die Klemme, wenn das zweite
Modul richtig positioniert ist.
• Die Glaskanten beider Module dürfen
sich während der Montage nicht berüh-
ren, da dies zu Glasbruch führen kann.

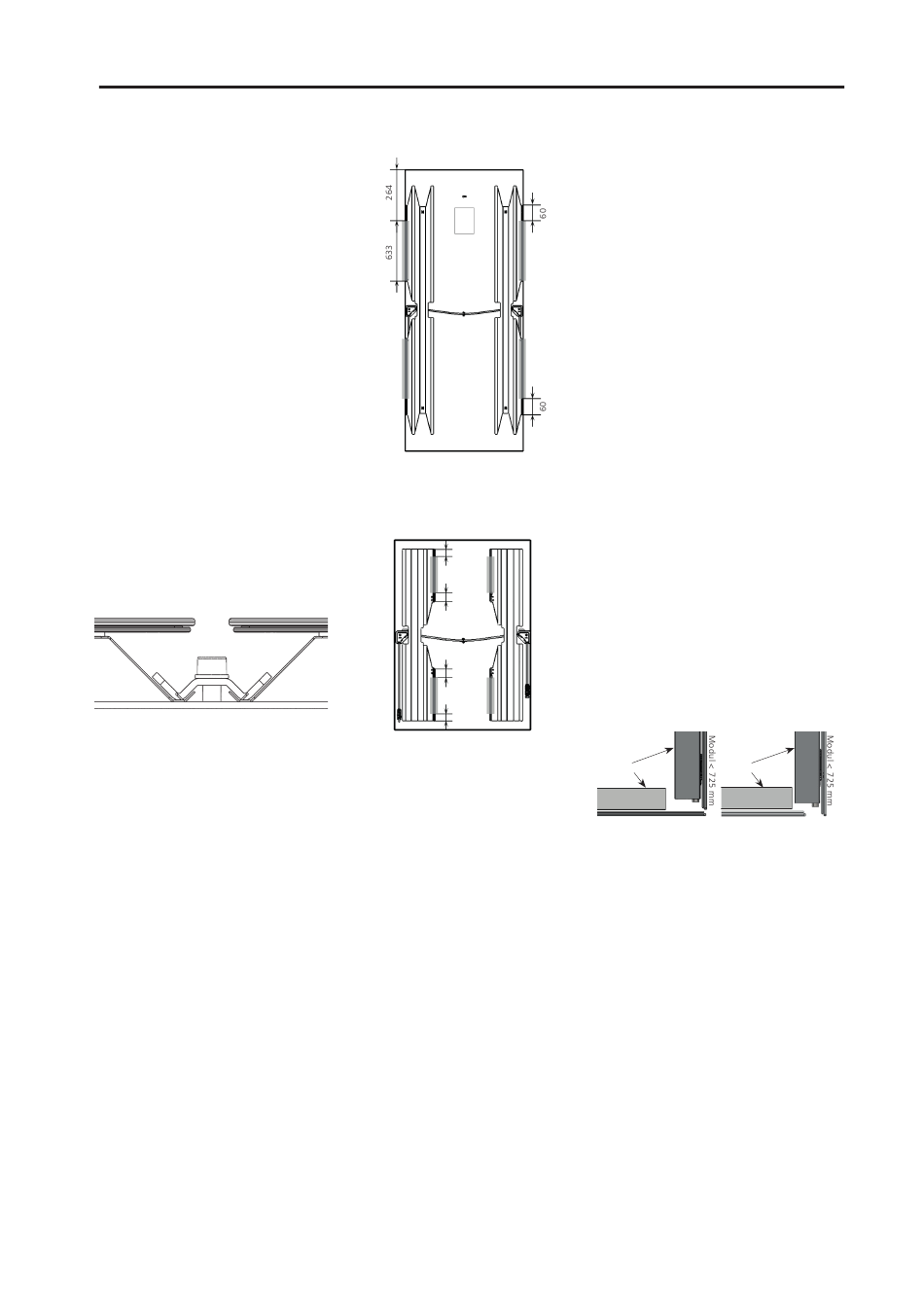

Abb. 4
Montage der SMART-Klemme
bei der „In-Joint" Variante
8
©2021 | AVANCIS GmbH | Solarstraße 3 | 04860 Torgau | service@avancis.de | www.skalafacade.com | Februar 2021
Abb. 5
Rückseite Modul „In-Joint" Variante
Abb. 6
Rückseite gekürzte Variante „Hook-In" Montage
bei einer Modullänge kleiner 1256 mm
30
45
45
30
Module variabler Länge
• Für gekürzte AVANCIS PV-Module gel-
ten die gleichen Vorschriften bezüglich
der Klemmenposition wie im Vollformat.
Auch hier ist die mittige Montage unter
Beachtung der Abstände zu den Monta-
gerändern die optimale Klemmenposi-
tion und wird daher empfohlen.
• Bei gekürzten Varianten der PV-Module
unter eine Länge von 1256 mm ist die
Abrutschsicherung nach innen versetzt,
wodurch sich der zulässige Klemmbereich
auf der Montagelippe ändert. Falls ab-
weichend der optimalen Klemmposition
montiert werden soll, so umfasst der er-
laubte Klemmbereich auf der Montage-
lippe den gesamten Bereich mit Ausnah-
me der ersten 3 cm und letzten 4,5 cm
gemessen vom äußeren Ende (Abb. 6).
• Bei der Installation von PV-Modulen mit
einer Länge kleiner 725 mm in hori-
zontaler Montagerichtung (Landscape)
an einer nicht-planaren Unterkonstruk-
tion (z.B. Gebäudeecken) ist folgendes
zu beachten: Eine beidseitige Installa-
tion solcher Module im gleichen Erschei-
nungsbild wie die der Vollfläche ist nicht
möglich (Abb. 7 b). Damit ein homoge-
nes Erscheinungsbild erzielt werden kann,
muss an der nicht-planaren Stelle ein
PV-Modul der Länge kleiner 725 mm mit
einem PV-Modul der Länge 725 mm oder
größer zusammentreffen (Abb. 7 a).
Abb. 7
Module variabler Längen in horizontaler Ausrich-
tung, montiert an Gebäudeecken, in Aufsicht
a) b)
Rückenschiene Rückenschiene
Modul > 725 mm Modul < 725 mm
SKALA
