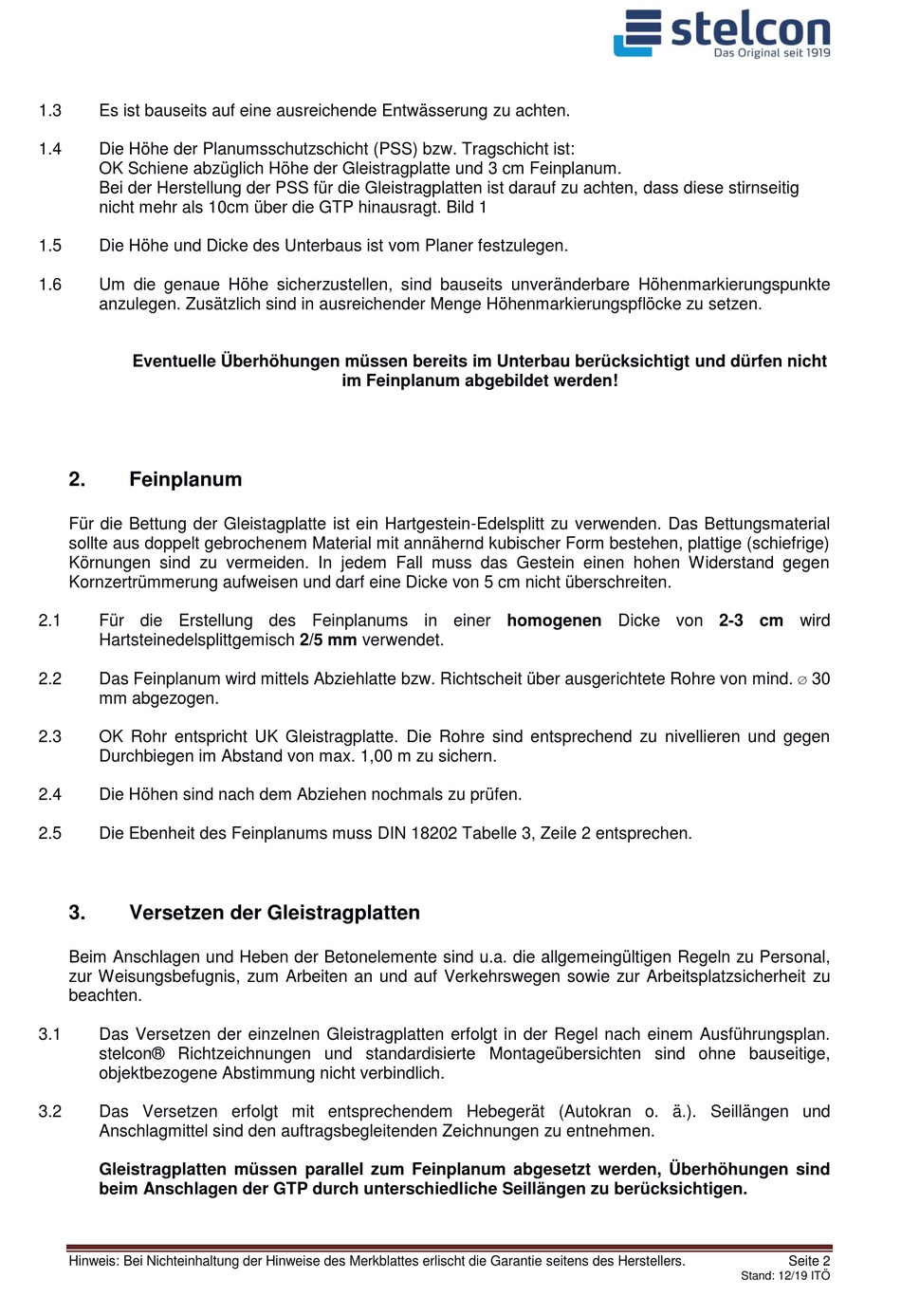

stelcon CROSS PRO Montageanleitung Seite 2
1.3
Es ist bauseits auf eine ausreichende Entwässerung zu achten.
1.4
Die Höhe der Planumsschutzschicht (PSS) bzw. Tragschicht ist:
OK Schiene abzüglich Höhe der Gleistragplatte und 3 cm Feinplanum.
Bei der Herstellung der PSS für die Gleistragplatten ist darauf zu achten, dass diese stirnseitig
nicht mehr als 10cm über die GTP hinausragt. Bild 1
1.5
Die Höhe und Dicke des Unterbaus ist vom Planer festzulegen.
1.6
Um die genaue Höhe sicherzustellen, sind bauseits unveränderbare Höhenmarkierungspunkte
anzulegen. Zusätzlich sind in ausreichender Menge Höhenmarkierungspflöcke zu setzen.
Eventuelle Überhöhungen müssen bereits im Unterbau berücksichtigt und dürfen nicht
2.
Feinplanum
Für die Bettung der Gleistagplatte ist ein Hartgestein-Edelsplitt zu verwenden. Das Bettungsmaterial
sollte aus doppelt gebrochenem Material mit annähernd kubischer Form bestehen, plattige (schiefrige)
Körnungen sind zu vermeiden. In jedem Fall muss das Gestein einen hohen Widerstand gegen
Kornzertrümmerung aufweisen und darf eine Dicke von 5 cm nicht überschreiten.
2.1
Für die Erstellung des Feinplanums in einer homogenen Dicke von 2-3 cm wird
Hartsteinedelsplittgemisch 2/5 mm verwendet.
2.2
Das Feinplanum wird mittels Abziehlatte bzw. Richtscheit über ausgerichtete Rohre von mind.
mm abgezogen.
2.3
OK Rohr entspricht UK Gleistragplatte. Die Rohre sind entsprechend zu nivellieren und gegen
Durchbiegen im Abstand von max. 1,00 m zu sichern.
2.4
Die Höhen sind nach dem Abziehen nochmals zu prüfen.
2.5
Die Ebenheit des Feinplanums muss DIN 18202 Tabelle 3, Zeile 2 entsprechen.
3.
Versetzen der Gleistragplatten
Beim Anschlagen und Heben der Betonelemente sind u.a. die allgemeingültigen Regeln zu Personal,
zur Weisungsbefugnis, zum Arbeiten an und auf Verkehrswegen sowie zur Arbeitsplatzsicherheit zu
beachten.
3.1
Das Versetzen der einzelnen Gleistragplatten erfolgt in der Regel nach einem Ausführungsplan.
stelcon® Richtzeichnungen und standardisierte Montageübersichten sind ohne bauseitige,
objektbezogene Abstimmung nicht verbindlich.
3.2
Das Versetzen erfolgt mit entsprechendem Hebegerät (Autokran o. ä.). Seillängen und
Anschlagmittel sind den auftragsbegleitenden Zeichnungen zu entnehmen.
Gleistragplatten müssen parallel zum Feinplanum abgesetzt werden, Überhöhungen sind
beim Anschlagen der GTP durch unterschiedliche Seillängen zu berücksichtigen.
Hinweis: Bei Nichteinhaltung der Hinweise des Merkblattes erlischt die Garantie seitens des Herstellers.
im Feinplanum abgebildet werden!
30
Seite 2
Stand: 12/19 ITÖ
