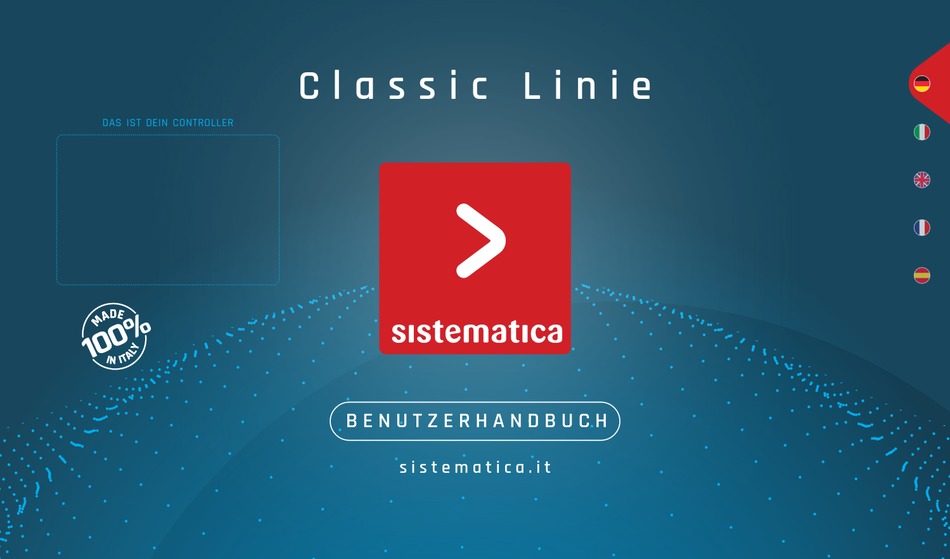

- Seite 1 C l a s s i c L i n i e das ist dein controller B E N U T Z E R H A N D B U C H s i s t e m a t i c a . i t...
-
Seite 2: Inhaltsverzeichnis
EXTERNE ANTENNE ............................. OPTIONEN TILTING HAND (PROPORTIONAL AUSGANG) SAFETYPOINT™ ............................................... KABEL NOTFALL KNOPF ..................................................................IDENTIFIZIERUNG UND LÖSUNG VON PROBLEMEN IDENTIFIZIERUNG UND LÖSUNG VON PROBLEMEN BEI HANDHELD ..................ETIKETTEN LEDS AN HANDHELD ................................................................TREND EASY NIMBLE RESCUE NEMO... -
Seite 3: Urheberrechte
Form oder auf irgendeine Weise an Dritte weitergegeben werden. nach Produktkonservierung bereitgestellt. Sie müssen vor Gebrauch sorgfältig vorheriger schriftlicher Genehmigung. gelesen werden. Sistematica S.r.l. lehnt jede Verantwortung ab, die sich aus der Nichtbeachtung der in diesem Handbuch angegebenen Warnungen ergibt. ABKÜRZUNGEN & SYMBOLE •... - Seite 4 E A S Y T R E N D...
-
Seite 5: Technische Eigenschaften
EASY (RESCUE - NEMO - NIMBLE) HANDHELDS Anzahl der Tasten: bis zu 6 (plus START & STOP) Abmessungen (mm): 109 x 56 x 30 TECHNISCHE EIGENSCHAFTEN Stromversorgung: 2 AAA Alkaline 1,5V Batterien Typische Absorption in Ruhe: 5 ΜA Hersteller: Sistematica S.r.l. -
Seite 6: Batterie
Aus Sicherheitsgründen wird jede gedrückte Taste als STOP-Befehl inter- pretiert. Gehen Sie für einen korrekten Batteriewechsel wie folgt vor: 1. Nehmen Sie zwei 1,5-V-Alkalibatterien AAA (EASY-RESCUE-NEMO-NIMBLE). oder zwei 1,5-V-Alkalibatterien AA (TREND). 2. Öffnen Sie das Batteriefach auf der Rückseite des Handhelds, indem Sie die beiden Schrauben entfernen. -
Seite 7: Informationen Für Benutzer Von Haushaltsgeräten
Erklärung für Haushalts-Elektro- und Elektronikgeräte mit wiederaufladbaren und austauschbaren Batterien oder Akkus, in denen die Batterie vom Benutzer leicht entfernt werden kann. INFORMATIONEN FÜR BENUTZER VON HAUSHALTSGERÄTEN Gemäß der Kunst. 26 des Gesetzesdekrets 14. März 2014, n. 49 “Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE)” und des Gesetzesdekrets 188 vom 20. -
Seite 8: Anleitung
ANLEITUNG TREND MIT ‘PAGE CHANGE’ (SEITENWECHSEL) 1. Schalten Sie den CONTROLLER ein, der bereits mit dem Handheld Die Funktionsweise des Systems ist für EASY- und TREND-Handhelds identi- sch, mit Ausnahme des TREND-Handhelds mit PAGE CHANGE (Seitenwechsel), gekoppelt ist. 2. Warten Sie einige Sekunden (Selbstdiagnose des Systems). -
Seite 9: Optionen
Handheld weg und dann wieder in die Nähe der Platte bewegt werden. Wenn sich die durch die Funktion verbundenen Tasten außerhalb Sistematica-Handhelds können mit einigen optionalen Funktionen wie Sa- des Magnetfelds der SafetyPointPlate befinden, werden die LEDs GRÜN fetyPoint™, Notruftaste (TREND/EGO), Tastatur mit Hintergrundbeleuchtung, und GELB angezeigt Blitz. -
Seite 10: Notfall Knopf
NOTFALL KNOPF Diese Option wird bei TREND- und EGO-Handhelds auch als ‘Notfallpilz’ bezeichnet und bietet eine vollständige Kontrolle des Betriebs, wenn ein Notstopp der Anwendung erforderlich ist. Durch Drücken der Taste schaltet sich der CONTROLLER aus und alle Ausgänge werden zurückgesetzt. Um das System wieder zu aktivieren, müssen Sie die Taste loslassen und dann START drücken. -
Seite 11: Leds An Handheld
LEDS AN HANDHELD Der Handheld ist mit 3 LEDs ausgestattet, die die Funktionsweise des Systems anzeigen. Die verschiedenen Bedeutungen sind in der folgenden Tabelle beschrieben. FUNZIONAMENTO SIGNIFICATO Blinkt Drücken einer beliebigen Taste Blinkt alle 5 Sekunde Funkverbindung und START ok Blinkt alle 3 Sekunde Schlüssel gedrückt gehalten GRÜN... - Seite 12 C O N T R O L L E R...
-
Seite 13: Empfänger
TECHNISCHE EIGENSCHAFTEN CNTR 4 und RADIOCAN Anzahl der Ausgänge: bis zu 4 Anzahl der digitalen Eingänge: bis zu1 Hersteller: Sistematica S.r.l. Maximal verfügbarer Strom für jeden Kanal: 5A Schutzart: IP66 (CNTR4 = IP68) Maximaler Gesamtstrom: 10A Betriebstemperatur: -20°C ÷ +55°C Integrierte Antenne Versorgungsspannung: 12/24V ±10%... -
Seite 14: Installation
CNTR 20 INSTALLATION Abmessungen (mm): 133,2 x 154,2 x 44 Maximale Anzahl von Ausgängen: bis zu 20 davon Um einen ordnungsgemäßen Betrieb zu gewährleisten, müssen die folgenden - Anzahl der proportionalen Ausgänge: 1 (durch Verlust von 2) Regeln beachtet werden: - Anzahl der digitalen Eingänge: 1 (verliert 1) ·... - Seite 15 CNTR 8 CNTR 20 INSTALLATION INSTALLATION BOHRVORLAGE BOHRVORLAGE...
- Seite 16 CNTR 32 RADIOCAN INSTALLATION INSTALLATION 80 mm 68 mm WEITE BOHRVORLAGE 55 mm...
-
Seite 17: Systemcodierung (Paarung)
Für den neuen CNTR4 und die neueren Geräte gilt der vereinfachte SYSTEMCODIERUNG (PAARUNG) Pairing-Modus: 1. Sobald der CONTROLLER eingeschaltet ist, beginnt die GELBE LED des Geräts Das Codieren des Systems ist nur dann erforderlich, wenn Sie den langsam zu blinken. Empfänger austauschen müssen oder ihn mit einem anderen Handheld als 2. -
Seite 18: Sicherungswechsel
POSITION DER CODIERTASTE & OPTIONEN SICHERUNG Sistematica-Steuerungen können mit einigen Optionen ausgestattet werden, CODIERUNG z. B. einer Notfalltastatur (CNTR8 und CNTR20), einem Proportionalausgang TASTE (PWM bei CNTR20 und CNTR32 mit Tilting Hand) und einer externen Antenne (Standard bei CNTR32). EMERGENCY KEYBOARD (CNTR8 - CNTR20) SICHERUNG Die Notfalltastatur ermöglicht die Verwendung des Systems, wie der Name... -
Seite 19: Rekonfiguration Des Master Output
CODIERUNG DES SYSTEMS MIT NOTFALLTASTE NEUKONFIGURATION DES ‘MASTER OUTPUT’ Mit dem mit einer Notfalltastatur ausgestatteten Controller können Sie Die Neukonfiguration des MO ist eine Operation, die durchgeführt wird, um das System auf einfache und praktische Weise koppeln, ohne die Box des seine Aktivierung zusammen mit anderen Ausgängen (OUT 1, OUT 2, OUT 3 Controllers öffnen zu müssen. -
Seite 20: Externe Antenne
EXTERNE ANTENNE CNTR32 ANTENNENINSTALLATION Die externe Antenne wird verwendet, um die Empfangskapazität des Der CNTR32-Empfänger wird mit einer externen Antenne (STUB) und einer CONTROLLERS in Fällen zu verbessern, in denen dieser an Positionen montiert entsprechenden Dichtung geliefert. Es muss am SMA-Anschluss auf der Rückseite werden muss, die für den Betrieb von Anwendungen auf der Basis von des Controllers montiert werden. - Seite 21 KALIBRIERUNG DES PROPORTIONALVENTILS 4. Wiederholen Sie die Schritte 2 und 3 für alle gewünschten Funktionen. Mit dem Kalibrierungsverfahren können Sie die minimale und maximale 5. Um den Kalibrierungsmodus zu verlassen, drücken Sie STOP und stellen Bewegungsgeschwindigkeit abhängig von den Anforderungen des Benutzers Sie sicher, dass die ROTE LED erlischt.
-
Seite 22: Kabel
CLASSIC LINIE KABEL CNTR 4 (neu) Das CNTR4-Kabel ist in den Empfänger integriert und eineinhalb Meter lang, mit freien Drähten am anderen Ende. GRÜN aus 1 GELB aus 2 WHITE + Leistung LÄNGE = 1500 mm SCHWARZ - Leistung Informationen zur benutzerdefinierten 7-Draht-Version finden Sie im Produktdatenblatt CNTR 8 - CNTR 20 - CNTR 32 Die Standardverkabelung umfasst ein ein Meter langes Kabel (CNTR8 und CNTR20) oder eineinhalb Meter (CNTR32) mit einem Abschluss, der aus der 24-poligen Buchse des SICMA FCI-Headers (CNTR8 und CNTR20) oder der 56-poligen SICMA FCI-Header besteht Steckerbuchse (CNTR32) mit freien Drähten am anderen... - Seite 23 12 CONDUCTOR CABLE: XCBLSEC12RXX_L 17 CONDUCTOR CABLE: XCBLSEC17RXX_L COLOUR OF EACH COLOUR OF EACH CNTR 8 CNTR 20 CNTR 8 CNTR 20 CONDUCTOR CONDUCTOR +BATT +BATT -BATT BLACK BLACK -BATT WHITE WHITE GREEN/WHITE GREEN/WHITE OUT1 GREEN OUT2 GREEN OUT1 YELLOW OUT3 GREY YELLOW...
-
Seite 26: Identifizierung Und Lösung Von Problemen
IDENTIFIZIERUNG UND LÖSUNG VON PROBLEMEN PROBLEM MÖGLICHE URSACHEN LÖSUNG • Überprüfen Sie, ob sich der Notfallpilz auf dem Handheld (falls vorhanden) in der Freigabeposition befindet Stromausfall der • Stellen Sie sicher, dass die Stromquelle ordnungsgemäß an die Steuerung angeschlossen ist empfangenden Gruppe •... -
Seite 27: Etiketten
ETIKETTENSTEUERUNGEN Unten finden Sie ein Beispiel für Produktetiketten mit einer Erläuterung des Feldes. HANDHELD CONTROLLERS Hersteller Hersteller Modell Modell QR-CODE QR-CODE Code Europäische Code Zertifizierung Europäische Ordnungsnummer Ordnungsnummer Zertifizierung WEEE- Richtlinie WEEE- Energieversorgung Energieversorgung Richtlinie AUTOMOTIVE Zertifizierung Betriebstemperatur Betriebstemperatur Internationaler Internationaler Bestellnummer Schutz... - Seite 28 Dieses Produkt kann Einschränkungen in seiner Verwendung unterliegen. Weitere Informationen erhalten Sie schriftlich unter info@sistematica.it s i s t e m a t i c a . i t Sistematica S.r.l. - Via Andrea Sansovino 217 - 10151 - Torino - Italia...
