Spectro-UV SPECTROLINE uVision Serie Bedienungsanleitung
Uv-a/weißlicht-led-ndt-inspektionslampe
Vorschau ausblenden
Andere Handbücher für SPECTROLINE uVision Serie:
- Bedienungsanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spectro-UV SPECTROLINE uVision Serie
Inhaltszusammenfassung für Spectro-UV SPECTROLINE uVision Serie

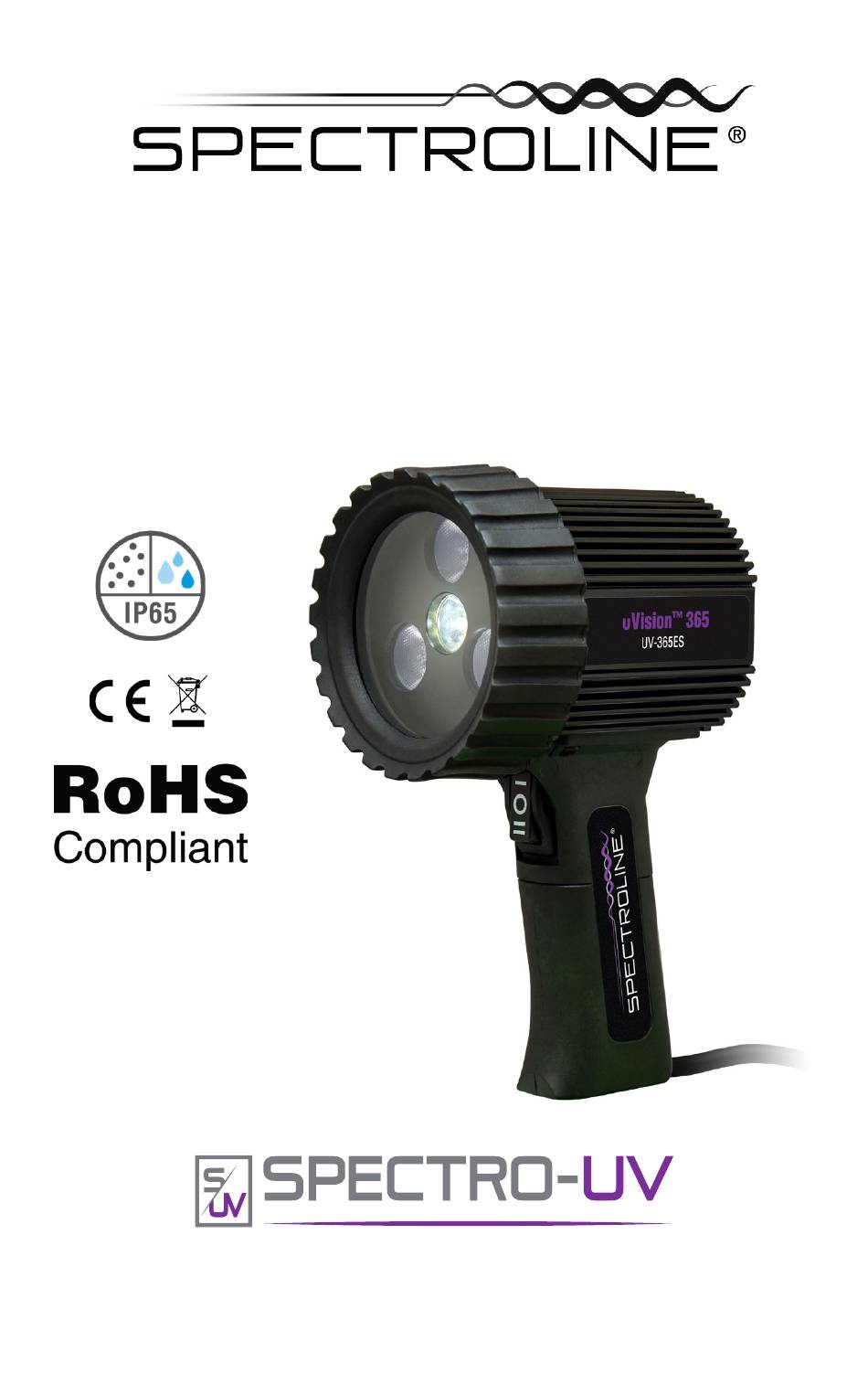

- Seite 1 ENG - 1 FR - 9 ES - 17 DE - 25 uVision™ Series UV-A/White Light LED NDT Inspection Lamp Part No. UV-365ES; UV-365EH www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 8/20 AM17002ML-6 PRINTED IN U.S.A.
- Seite 2 WARNING: UV light emitted from this product. Avoid eye and skin exposure to unshielded products. FOR PROFESSIONAL EXAMINATION USE ONLY. IMPORTANT SAFETY INSTRUCTIONS (Read all instructions) Do not operate the uVision™ Series UV-A/White Light LED NDT Inspection Lamp • (UV-365ES/UV-365EH) with a damaged cord or if the lamp has been physically damaged.
- Seite 3 To ensure that your uVision™ series lamp is operating at the required UV intensity, it should be checked periodically. Spectro-UV offers a variety of sensors and meters. The AccuPRO™ XP-2000 combines the functionality of a UV and visible light radiometer/photometer, and is specially designed to measure UV irradiance with wavelengths of 320–400nm (with peak...
-
Seite 4: Environmental Specifications
NOTE: For assistance of any kind, please contact the Customer Service Department at Spectro-UV. Provide the model, the serial number of the unit, and the date of purchase. The unit’s serialization information is located (1) on the packaging the unit is shipped in, (2) engraved on the unit’s handle, and (3) labeled on the... -
Seite 5: Replacement Parts
POWER CORD INFORMATION CORD PART LAMP COUNTRY VOLTAGE LENGTH NUMBER UV-365ES; 100-120 130206 UV-365EH UV-365ES/F; 130207 UV-365EH/F UV-365ES/FA; 130208 UV-365EH/FA UV-365ES/FB; 130209 UV-365EH/FB CORD PART LAMP COUNTRY VOLTAGE LENGTH NUMBER UV-365ES/20; 100-120 130210 UV-365EH/20 UV-365ES/20/F; 130211 UV-365EH/20/F UV-365ES/20/FA; 130212 UV-365EH/20/FA UV-365ES/20/FB;... - Seite 7 Power Cords (Includes lower portion of the handle) See Power Cord Information section for part numbers, voltages, cord lengths, and more.
- Seite 9 ENG - 1 FR - 9 ES - 17 DE - 25 Série uVision™ Lampe d’inspection NDT à LED UV-A / lumière blanche N° de réf. UV-365ES ; UV-365EH www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 8/20 AM17002ML-6 IMPRIMÉ AUX ÉTATS-UNIS...
- Seite 10 UV DANGER: Cette lampe émet des rayons ultraviolets (UV). Évitez toute exposition à ses rayons. EXCLUSIVEMENT DESTINÉ À UNE UTILISATION PAR DES PROFESSIONNELS. CONSIGNES DE SÉCURITÉ IMPORTANTES (Lire toutes les instructions) • N’utilisez pas la Série uVision™ Lampe d’inspection NDT à LED UV-A / lumière blanche (UV-365ES/UV-365EH) avec un cordon endommagé...
- Seite 11 AccuMAX™ XR-1000 avec le capteur UV XS-365 ou l’appareil de lecture numérique DM-365XA est utilisable également pour la mesure des UV-A. Pour plus d’informations sur ces unités, veuillez contacter le Service à la clientèle de Spectro-UV. Composez le numéro gratuit 1-866-230-7305.
-
Seite 12: Conditions Environnementales
REMARQUE: Pour toute aide, veuillez contacter le Service à la clientèle de Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date d’achat. Les informations de sérialisation de l’unité se trouvent (1) sur l’emballage dans lequel l’appareil est expédié, (2) gravées sur la poignée de l’appareil et (3) -
Seite 13: Pièces De Rechange
INFORMATIONS CONCERNANT LE CORDON D’ALIMENTATION LONGUEUR NUMÉRO DE LAMPE PAYS TENSION DU CORDON PIÈCE UV-365ES ; 100-120 2,44 m (8') 130206 UV-365EH UV-365ES/F ; 2,44 m (8') 130207 UV-365EH/F UV-365ES/FA ; 2,44 m (8’) 130208 UV-365EH/FA UV-365ES/FB ; 2,44 m (8’) 130209 UV-365EH/FB LONGUEUR... - Seite 15 Cordons d’alimentation (Comprend la partie inférieure de la poignée) *Voir section Informations concernant le cordon d’alimentation pour les numéros de pièce, les tensions, les longueurs de cordon, etc.
- Seite 17 ENG - 1 FR - 9 ES - 17 DE - 25 Serie uVision™ Lámpara LED de UV-A/luz blanca para inspección no destructiva (NDT) N.° de parte UV-365ES; UV-365EH www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 8/20 AM17002ML-6 IMPRESO EN ESTADOS UNIDOS...
- Seite 18 PELIGRO: Este producto emite radiación ultravioleta. Evite estar expuesto a ella. PARA USO PROFESIONAL SOLAMENTE. INSTRUCCIONES DE SEGURIDAD IMPORTANTES (Lea todas las instrucciones) No use la Lámpara LED de UV-A/luz blanca para inspección no destructiva • (NDT) (UV-365ES/UV-365EH) si está dañada o si tiene el cable dañado o si está dañada físicamente.
- Seite 19 AccuMAX™ XR-1000 con el sensor XS-365 UV o la unidad de lectura digital DM-365XA para la medición de UV-A. Para obtener más información sobre estas unidades, póngase en contacto con el Departamento de Servicio al Cliente de Spectro-UV. Llame sin costo al 1-866-230-7305.
- Seite 20 CONDICIONES AMBIENTALES Las lámparas de la serie uVision™ están diseñadas para ser seguras bajo las siguientes condiciones: • Uso en interiores/exteriores (protegidas contra todo acceso de polvo y de chorros de agua de baja presión); • Temperatura de 5 – 50 °C (50 – 122 °F); •...
- Seite 21 INFORMACIÓN DEL CABLE DE ALIMENTACIÓN LONGITUD NÚMERO DE LÁMPARA PAÍS VOLTAJE DEL CORDÓN PARTE UV-365ES; ESTADOS 100-120 2.44 m (8’) 130206 UV-365EH UNIDOS UV-365ES/F; UNIÓN 2.44 m (8’) 130207 UV-365EH/F EUROPEA UV-365ES/FA; AUSTRALIA 2.44 m (8’) 130208 UV-365EH/FA UV-365ES/FB; REINO 2.44 m (8’) 130209 UV-365EH/FB...
- Seite 23 Cables de alimentación (Incluye parte inferior del mango) *Consulte la sección de Información del cordón de alimentación para ver los números de parte, voltajes, longitudes de cordones y más.
- Seite 25 ENG - 1 FR - 9 ES - 17 DE - 25 uVision™-Serie UV-A/Weißlicht-LED-NDT-Inspektionslampe Teile-Nr. UV-365ES; UV-365EH www.Spectro-UV.com 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305 8/20 AM17002ML-6 GEDRUCKT IN DEN USA...
-
Seite 26: Betrieb
ACHTUNG Dieses Produkt gibt ultraviolette Strahlung ab. Vermeiden Sie es, sich dieser auszusetzen. NUR ZUM EINSATZ BEI ÜBERPRÜFUNGEN DURCH EINEN FACHMANN. WICHTIGE SICHERHEITSHINWEISE (Lesen Sie alle Hinweise) • Benutzen Sie die uVision™-Serie UV-A/Weißlicht-LED-NDT-Inspektionslampe (UV-365ES/UV-365EH) nicht, wenn die Lampe oder das Kabel beschädigt ist. •... -
Seite 27: Demontage Des Filterschutzes Zur Wartung
AccuMAX™ XR-1000 zusammen mit dem UV-Sensor XS-365 UV oder die Digitalanzeige DM-365XA kann für die UV-A-Messung genutzt werden. Für weitere Informationen über diese Einheiten wenden Sie sich bitte an den Kundendienst der Spectro-UV. Rufen Sie die kostenlose Nummer 1-866-230-7305 an. -
Seite 28: Umgebungsbedingungen
UMGEBUNGSBEDINGUNGEN Die Lampen der uVision™-Serie sind für den sicheren Betrieb unter folgenden Bedingungen ausgelegt: • Gebrauch in Innenräumen/Draussen (gegen jedes Eindringen von Staub und Strahlwasser mit niedrigem Druck geschützt); • Temperatur 5 – 50 °C (50 – 122 °F); • Schwankungen der Stromversorgung nicht größer als ±10 % der Nennspannung. EINGESCHRÄNKTE GARANTIE Die Garantieleistung für die uVision™-Lampe wird auf Basis der jeder Lampe gesondert beigelegten Garantieurkunde (Certificate of Limited Warranty) erbracht. -
Seite 29: Ersatzteile
NETZANSCHLUSSKABEL LAMPE LAND SPANNUNG KABELLÄNGE TEILENUMMER UV-365ES; 100-120 2,44 m (8‘) 130206 UV-365EH UV-365ES/F; 2,44 m (8‘) 130207 UV-365EH/F UV-365ES/FA; 2,44 m (8‘) 130208 UV-365EH/FA UV-365ES/FB; 2,44 m (8‘) 130209 UV-365EH/FB LAMPE LAND SPANNUNG KABELLÄNGE TEILENUMMER UV-365ES/20; 100-120 6,1 m (20‘) 130210 UV-365EH/20 UV-365ES/20/F;... - Seite 31 Stromkabel (Beinhaltet den unteren Teil des Griffs) *Teilenummern, Spannungen, Kabellängen usw. finden Sie unter Netzkabel-Informationen.
- Seite 32 4 Dubon Ct., Farmingdale, NY 11735 866-230-7305...
