MESSEN
A 1

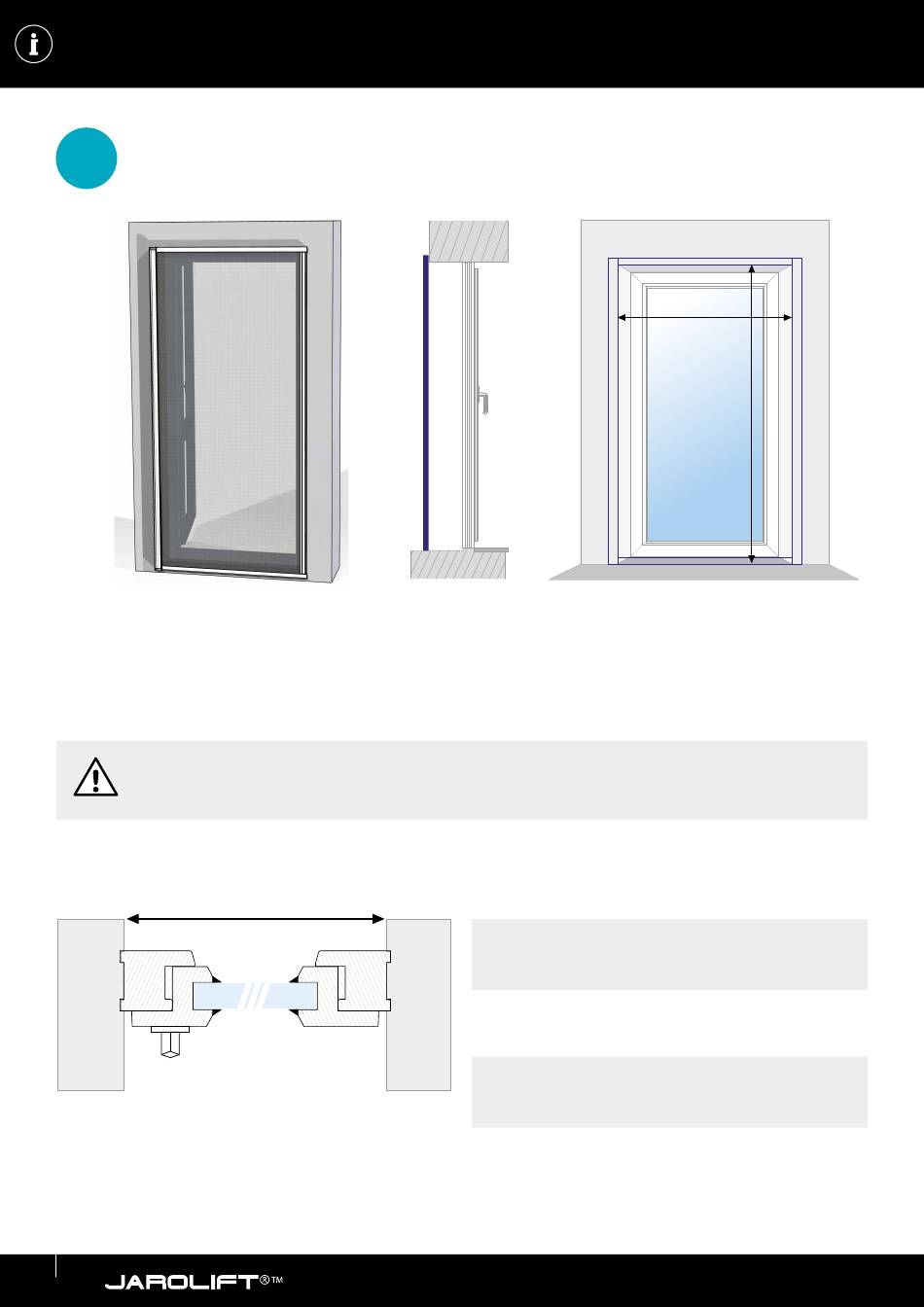

Montage auf das Mauerwerk
(mit ebenerdigem Ausgang oder vorstehender Trittstufe)
Für eine möglichst genaue Maßaufnahme messen Sie die Breite B und die Höhe H an je 3 Stellen von Türlai-
bungskante zu Türlaibungskante.
Achten Sie hierbei darauf, dass Sie für die Breite und die Höhe jeweils den größten gemessenen Wert als Grund-
lage nehmen.
Hinweis:
Bei dieser Montageart kann die untere Führungsschiene 32 mm in den Raum ragen.
10
B
EINFLÜGELIGES Türrollo
Bestellbreite = größte gemessene Breite B + 75 mm
Bestellhöhe = größte gemessene Höhe H + 35 mm
ZWEIFLÜGELIGES Türrollo
Bestellbreite = größte gemessene Breite B + 90 mm
Bestellhöhe = größte gemessene Höhe H + 35 mm
B
H
