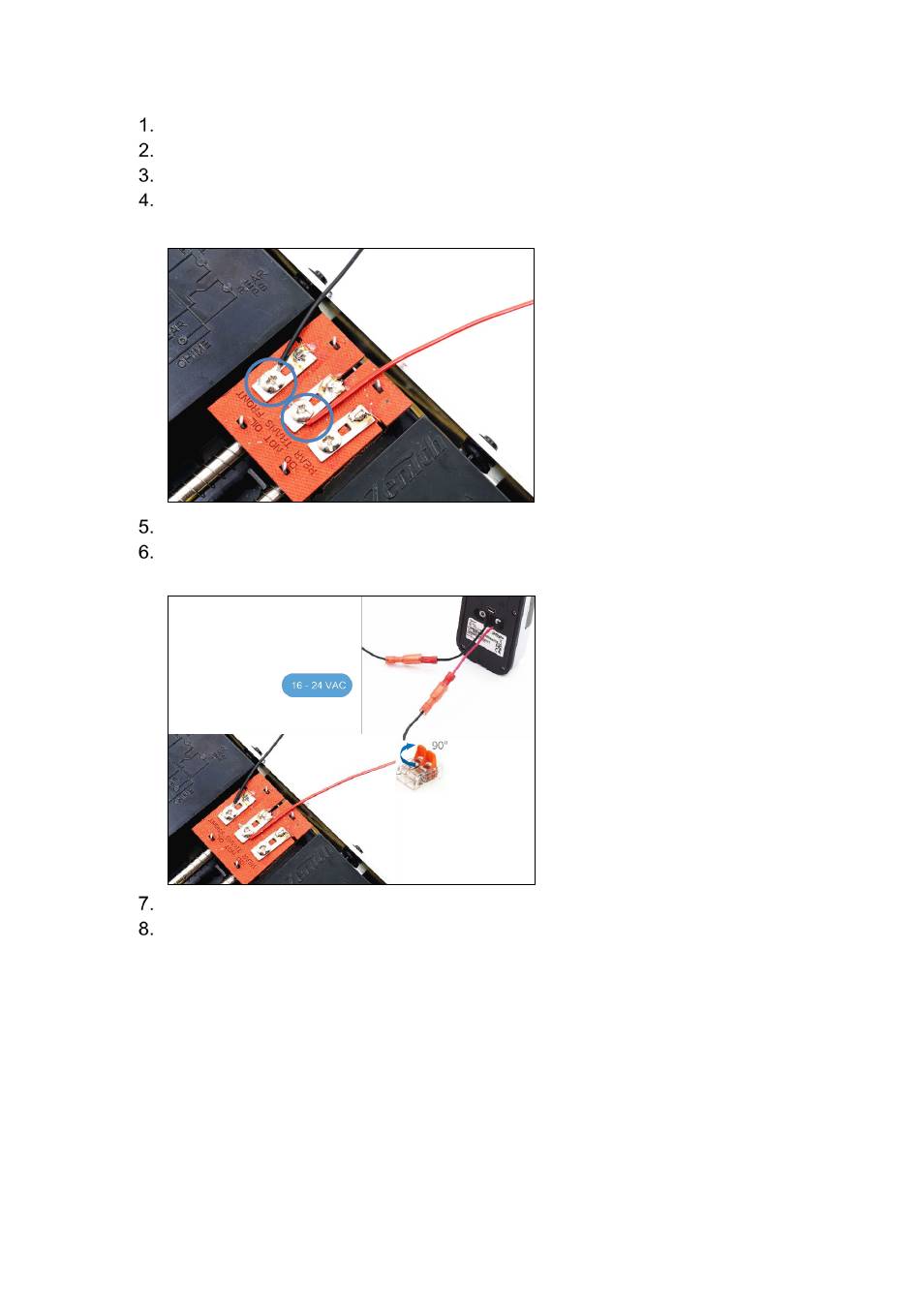

2.5.1 Verkabelung einer mechanischen Glocke
Unterbrechen Sie die Stromversorgung zum mechanischen Türgong.
Entfernen Sie die hintere Abdeckung von der mechanischen Glocke, um die elektrischen Anschlüsse
freizulegen. Trennen Sie die vorhandenen Kabel von den Anschlüssen FRONT und TRANS.
Verbinden Sie das stromführende Kabel mit dem FRONT-Anschluss und das andere Kabel mit dem TRANS-
Anschluss.
Schließen Sie das andere Ende des stromführenden Kabels an den Wechselstromeingang an.
Befestigen Sie das Ende des anderen Kabels vom DHI-DB11 an der Kabelklemme, die mit dem TRANS-Anschluss
an der Glocke verbunden ist.
Bringen Sie die Glockenabdeckung wieder an.
Stellen Sie die Stromversorgung der mechanischen Glocke wieder her.
