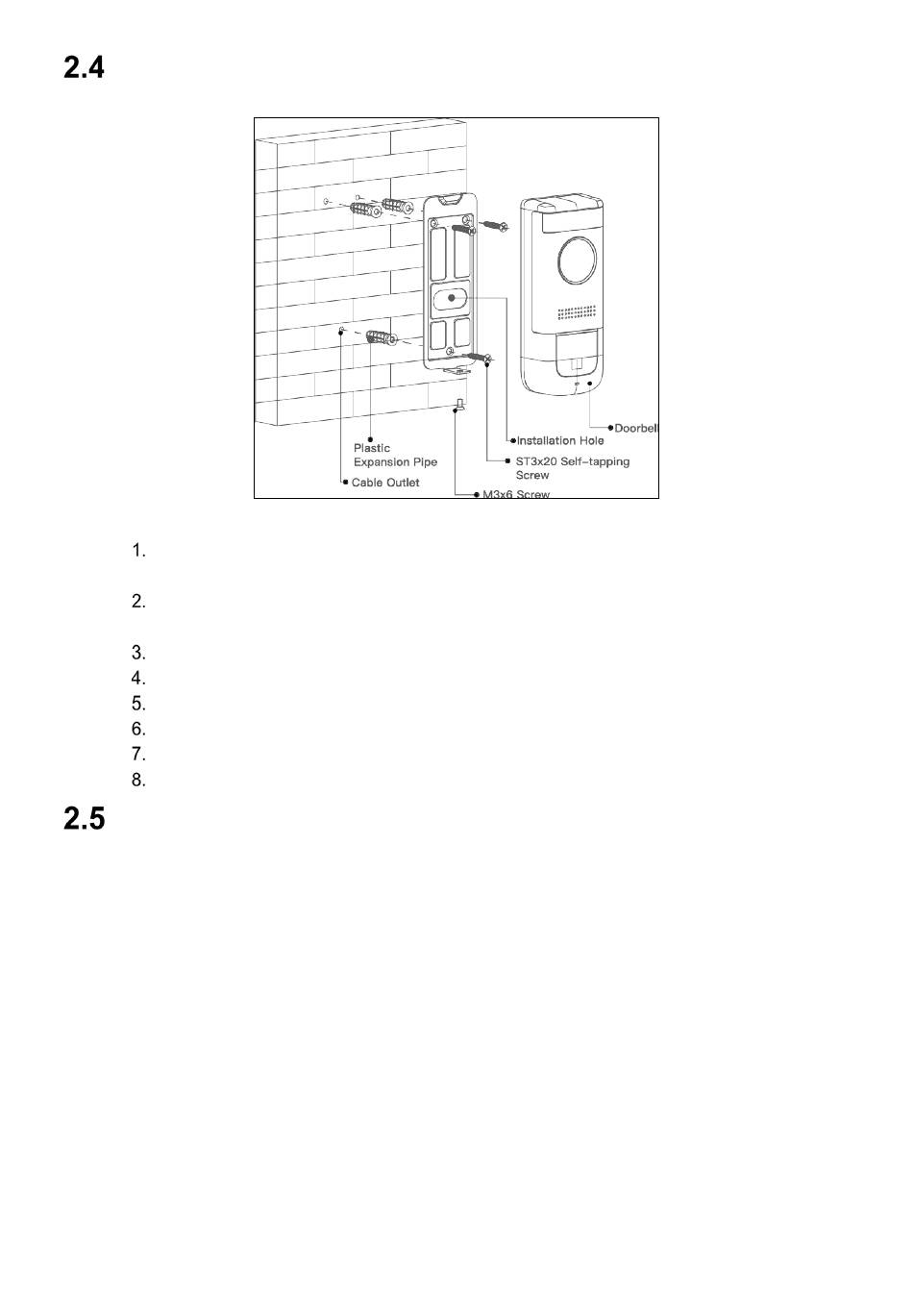

Montage der Türklingel an einer Wand
Entfernen Sie die M3x6-Schraube von der Unterseite des Geräts und entfernen Sie dann die
Montagehalterung von der Unterseite der Türklingel.
Verwenden Sie die Montagehalterung als Schablone, um die Position der drei (3) Schraubenlöcher und des
Lochs für die Kabelführung zu markieren.
Bohren Sie die Löcher gemäß der Schablone in die Wand.
Setzen Sie die drei (3) Wandanker in die vorgebohrten Schraubenlöcher ein.
Befestigen Sie die Montageplatte mit den drei (3) selbstschneidenden ST3x20-Schrauben an der
Wand. Führen Sie die Drähte vom DHI-DB11 durch das mittlere Loch.
Schieben Sie die Türklingel von oben nach unten an der Halterung herunter.
Befestigen Sie die Türklingel mit der M3x6-Schraube an der Unterseite des Geräts an der Montageplatte.
Verkabelung des DHI-DB11 mit einer Türklingel
Die DHI-DB11 Video-Türklingel lässt sich mit Hilfe des mitgelieferten DHI-DB11 Chime Kits direkt mit einer
mechanischen oder einer elektrischen Türklingel verbinden. Im Allgemeinen sind die Türklingel und der DHI-
DB11 beide mit dem Wechselstromeingang verbunden und das Transformatorkabel der Glocke ist mit dem
DHI-DB11 verbunden, sodass die Glocke den Ton spielt, wenn ein Besucher den DH-DB11 drückt.
Abbildung 2-1: DHI-DB11 Installationsschema
