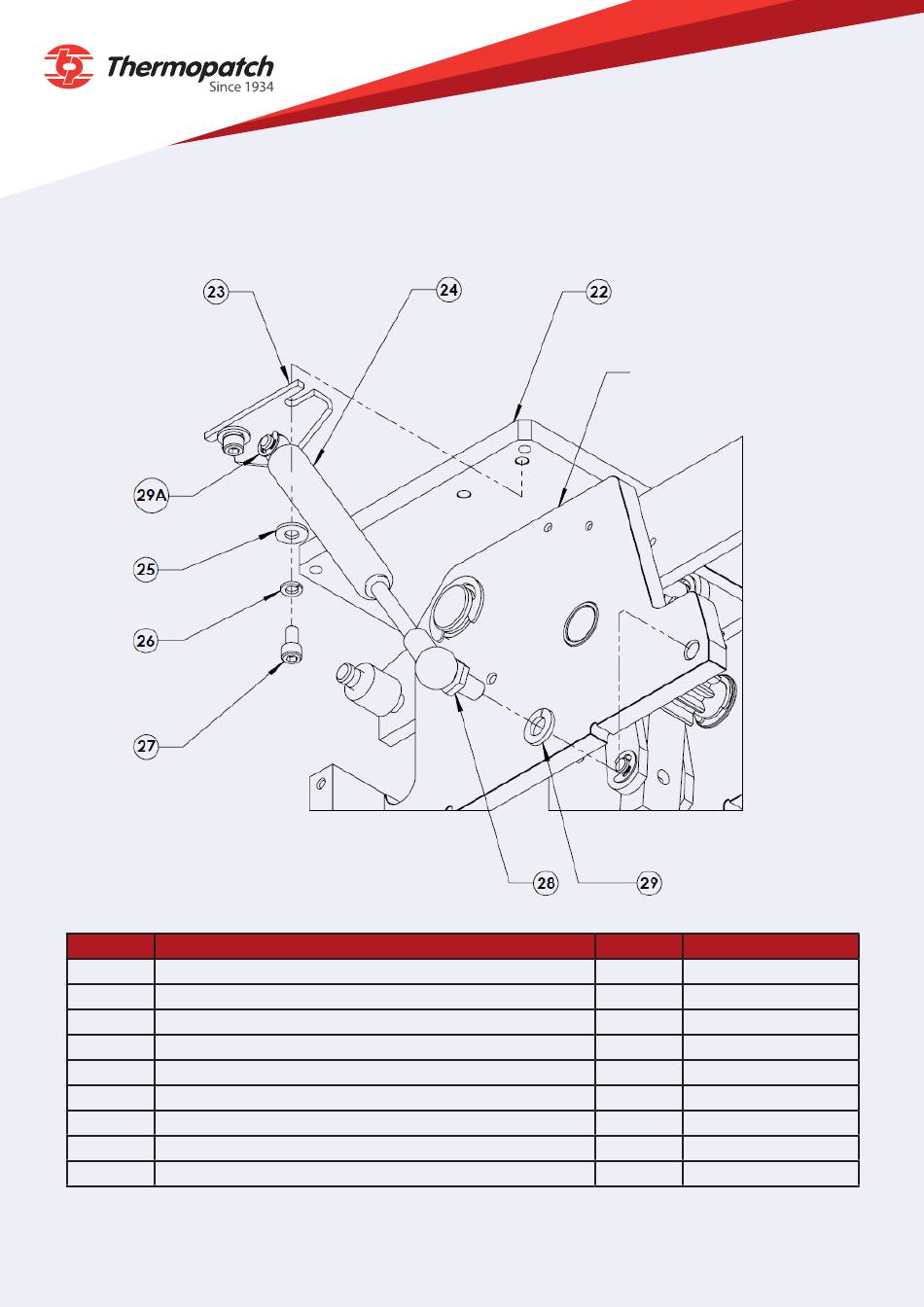

Gas Spring Mounting
NOTE:
Some machine base featurs and components have
been omitted to improve clarity of view
Item # Description
22 Top Cover Mounting Plate
23 Gas Spring Bracket
24 Gas Spring
25 #10 Flat Washer
26 #10 Spring Lockwasher
27 #10-32unc x 3/8" Socket Hex Cap Screw
28 Gas Spring Ball Joint
29 5/16" Spring Lockwasher
29A Retaining Ring
ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com
Figure 10 – Gas Spring Mounting
Machine Base Side Plate
QTY Part Number
1 46312
1 46374
1 24091-48
1 21023-01
1 21012-07-C
1 21063-03-J
1 24901-77
1 21021-10-C
1 D-9706
17
