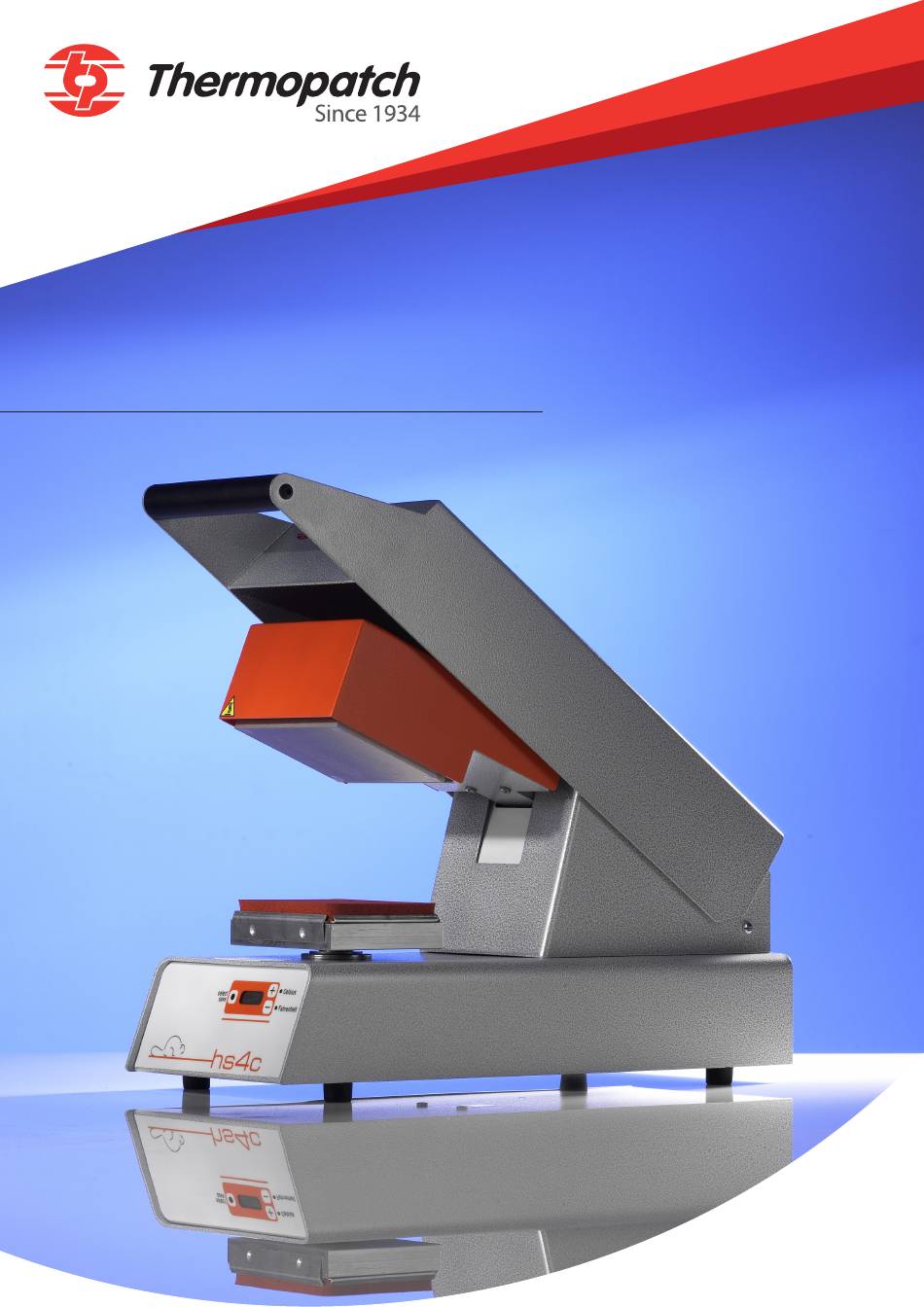

- Seite 1 B E D I E N U N G S A N L E I T U N G HS - 4 - C v.2.2 - 01/22...
- Seite 2 Anwender und Techniker, die für die Installation und Wartung erforderlichen Informationen über Bedienung, Sicherheit und Wartung, Ersatzteile und Betriebsmittel. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 3: Inhaltsverzeichnis
MÖGLICHE STÖRUNGEN ............................................ PROBLEMANALYSE UND LÖSUNGEN ..................................... FEHLER CODES ..................................................TECHNISCHE BEILAGEN ............................................ERSATZTEILE ..................................................... IDENTIFIZIERUNG DER TEILE ........................................ENTSORGUNG ..................................................KONFORMITÄTSERKLÄRUNG ........................................HAFTUNGSAUSSCHLUSS ............................................ Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 4: Einleitung
EMV-Richtlinie 2004/108/EG hergestellt. Dies wird in einer der Bedienungsanleitung beigefügten Konformitätserklärung bestätigt, in die Anleitung den mit diesen Maschine auf CD mitgeliefert worden ist. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 5: Beschreibung
1.6 GARANTIEBEDINGUNGEN UND PRODUKTHAFTUNG Thermopatch verweist auf seine Garantie- und Produkt haftungsbedingungen in seinen Geschäftsbedingungen. Diese sind bei Ihrem Thermopatch Lieferanten erhältlich. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 6: Installation
Arbeitsfläche in der Nähe einer geerdeten Steckdose. Schließen Sie die Maschine mit dem mitgelieferten Netzkabel an das Stromnetz an (230 Volt, Wechselstrom). Die Transfer-Presse HS-4-C ist geerdet und mit zwei Sicherungen (3,15 Ampere) ausgestattet. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 7: Bedienung Der Hs-4-C
2. Drücken Sie die Taste “+” oder “-”, um die gewünschte Patchzeit einzustellen 3. Drücken Sie die Taste “Auswahl/Speichern”, um die Einstellung zu speichern. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 8 Danach schalten Sie das Gerät für 5 Sekunden und schalten Sie ihn wieder auf, damit das Gerät zurückgesetzt wird. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 9: Wartung
Die Maschine muss normalerweise nicht geschmiert werden. Wenn aber der Griff des Pressarms nur langsam hochfährt, empfiehlt es sich, die Zapfen und rotierenden Teile zu schmieren. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 10: Mögliche Störungen
Durchbluten von Druck- oder 2 Sekunden verringern. Textilfarben. • Druck zu hoch. • Druck schrittweise um jeweils eine halbe Umdrehung verringern. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 11: Fehler Codes
Motorschalter-Fehler: die korrekte Position des Druckhebelmotors kann nicht ermittelt werden. Drehen Sie die Druckhebel-Motorwelle und überprüfen Sie, ob der Motorüberwachungsschalter aktiviert ist. Überprüfen Sie auch die Verkabelung an die Motorüberwachungsschalter. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 12: Technische Beilagen
Power Entry Module Assembly (without fuses) 46453 Fuse Drawer P/O 46453 230 VAC 3.15 AMP Fuses 20015-16 Figure 5 – Power Entry Module ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 13: Controller Board
46326 #4-40unc x ¼” Socket Hex Cap Screw 21063-02-C #4 Spring Lockwasher 21031-03-C Controller Board 46411 Figure 6 – Controller Board ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 14 Pivot Block 46378 Pivot Block Pin 46379 Heater Unit Assembly SPAHS40000 Teflon Cover 46375 Compression Spring 24075-36 Figure 7 – Heater Element ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 15 Platen Base Item # Description Part Number Platen Assembly 43941 Rotating Platen Base 43663 Figure 8 – Platen Assembly ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 16 Item # Description Part Number Extension Spring 24080-35 Bumper 24091-44 Base Frame Assembly 47263 Figure 9 – Extension Spring Assembly ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 17 #10-32unc x 3/8” Socket Hex Cap Screw 21063-03-J Gas Spring Ball Joint 24901-77 5/16” Spring Lockwasher 21021-10-C Retaining Ring D-9706 Figure 10 – Gas Spring Mounting ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 18 #10-32unf x 3/16” Set Screw, Socket Hex Cup Point 21011-04-K Cam Release Lobe 46408 Figure 11 – Seal Arm Release Mechanism ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 19 24 Tooth Gear Assembly 46493 E Style 5/8” Diameter Retaining Ring 21025-28 24 Tooth Gear Pivot Shaft 46492 Figure 12 – Press Arm Assembly ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
- Seite 20 MTR - AC Motor Electrical Schematic - Solid State Relay 230 Volt - Temperature Sensor Revision B Figure 13 – Schematic ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com...
-
Seite 21: Entsorgung
Thermopatch HS-4-C, worauf sich diese Erklärung bezieht, hergestellt ist gemäß der Bestimmungen der Richtlinie(n) für: 2014/35/EG (Niederspannungsrichtlinie) 2014/30/EG (Richtlinie für Elektromagnetische Verträglichkeit) Niederlande, Almere, 30-05-2021 Jan Bausch, Direktor ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... -
Seite 22: Haftungsausschluss
Thermopatch übernimmt keine Verantwortung für Schäden oder Verletzungen, die durch mögliche Abweichungen entstehen können. Die Auswahl einer anderen als der Standardkonfiguration liegt in der Verantwortung des Kunden. ZURÜCK ZUM INHALTSVERZEICHNIS Für weitere Informationen über unsere Produkte und wie Sie uns kontaktieren können, besuchen Sie bitte thermopatch.com... - Seite 23 Thermopatch BV Draaibrugweg 14 1332 AD Almere Niederlande T +31 36 549 11 11 sales@thermopatch.nl www.thermopatch.com...
