Bedienungsanleitung

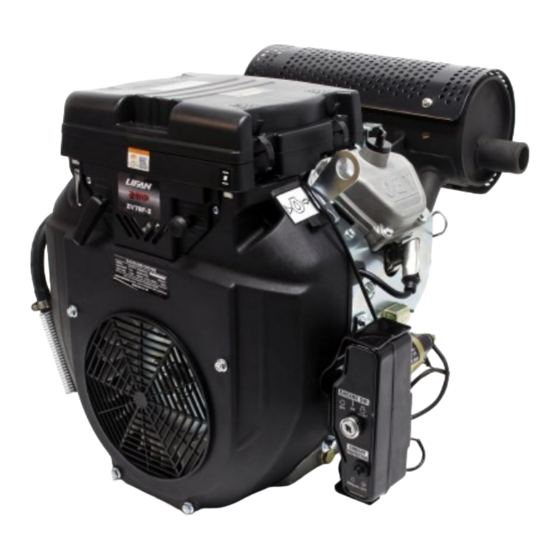

LIFAN 2-Zylinder-Benzinmotoren
92671
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise!
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WilTec LIFAN 2V80F-2
Inhaltszusammenfassung für WilTec LIFAN 2V80F-2
- Seite 1 Bedienungsanleitung LIFAN 2-Zylinder-Benzinmotoren 92671 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise! Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut- zerhandbuch oder den Anschlussdiagrammen.
-
Seite 3: Einleitung
In Einzelfällen kann die Ausstattung des Geräts von der in dieser Anleitung beschriebenen ab- weichen. Nr. Bezeichnung Nr. Bezeichnung Luftfilter Halteöse Starterklappe (Choke) Ölschraube Startergriff Ölmessstab Ablassschraube Gashebel Ölfilter Auspuff Zündkerze © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de... -
Seite 4: Sicherheitshinweise
Batterien enthalten Schwefelsäure (Elektrolyt). Der Kontakt mit der Haut oder den Augen kann zu schweren Verletzungen führen. Verwenden Sie geeignete Schutzkleidung. Informieren Sie sich über die geeigneten Maßnahmen bei dem Lieferanten der verwendeten Batterie. © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 4 http://www.WilTec.de... - Seite 5 Nr. Bezeichnung Kabelhalterung (2) Kabelhalterung (2) Chokekabel Drahthalterung Steuerhebel M4×6 mm (2) Drosselklappenkabel Steuerhebel M4×6 mm (2) Drosselklappenkabel Drahthalterung Chokekabel M5×16 mm (2) M5×16 mm (2) © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 5 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 6 Abbildung 5 – Einadriges Kabel / rechtsseitige Steuerung Nr. Bezeichnung Nr. Bezeichnung Kabelhalterung (2) Drosselklappenkabel Drahthalterung (2) Chokekabel Steuerhebel M5×16 mm (2) Stellen Sie die Hebel des Chokes und der Drosselklappe auf „Kontrolle“. © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 7 3. Überprüfen Sie den Kraftstoff- und Ölstand und füllen Sie, falls nötig, Öl oder Kraftstoff nach. Nr. Bezeichnung Nr. Bezeichnung Ölmessstab Min. Ölstand Max. Ölstand Nr. Bezeichnung Nr. Bezeichnung Kraftstofftank Rote Markierung für max. Kraftstoffstand Tanköffnung © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 7 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 8 Nr. Bezeichnung Schaumstofffilter Scharnier Papierfilter Luftfilterabdeckung Luftfiltergehäuse Der Luftfilter sollte regelmäßig nachgesehen und ggf. gereinigt oder ersetzt werden. START Ausgangswellenneigung Erlaubte Neigung ≤20° Motorneigung Erlaubte Neigung ≤20° © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 8 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
- Seite 9 Wenn der Motor abstirbt, während der Choke auf „Close“ steht, dann stellen Sie den Choke unmittelbar auf „ON“, wenn der Motor sauber läuft. Abbildung 14 – (1) Choke-Knopf Drosselklappenhebel – Abbildung 15 © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 9 http://www.WilTec.de http://www.aoyue.eu...
- Seite 10 Last, bei Staubentwicklung, Nässe, oder hohen Temperaturen sollte der Motor häufiger ge- wartet werden. Austausch von Teilen Wir empfehlen Ihnen, die von unserem Unternehmen hergestellten oder qualitativ gleichwertige Teile © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 10 http://www.WilTec.de http://www.aoyue.eu...
- Seite 11 Reinigen, einstellen. Zündkerze Ersetzen. Zündgeber Reinigen. Leerlauf Prüfen, einstellen. Ventilspiel Prüfen, einstellen. Ölfilter Ersetzen. Benzinfilter Reinigen. Kraftstoffver- sorgungslei- Prüfen. Alle 2 Jahre (bei Bedarf ersetzen) tung © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 11 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
-
Seite 12: Technische Eigenschaften
Ignition coil Zündspule Yellow Gelb Coil Spule Grey Grau Battery Batterie Starting motor and start- Motorstarter und Start- ing relay relais Carburettor solenoid White Weiß Vergasermagnetventil valve © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 12 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de... - Seite 13 Spark plug Zündkerze Eng. switch Motorschalter Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH. © by WilTec Wildanger Technik GmbH Artikel 92453 Seite 13 http://www.WilTec.de http://www.aoyue.eu 2022-1 http://www.teichtip.de...
