Bedienungsanleitung

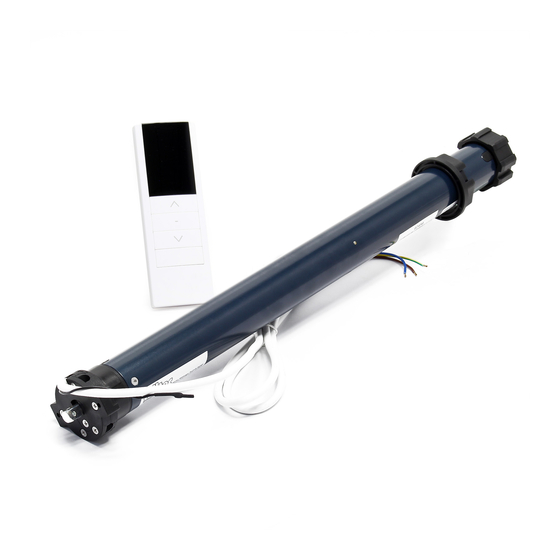

Rolladenmotor
62455-62460
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei-
se
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Werbung
Verwandte Anleitungen für WilTec 62455
Inhaltszusammenfassung für WilTec 62455

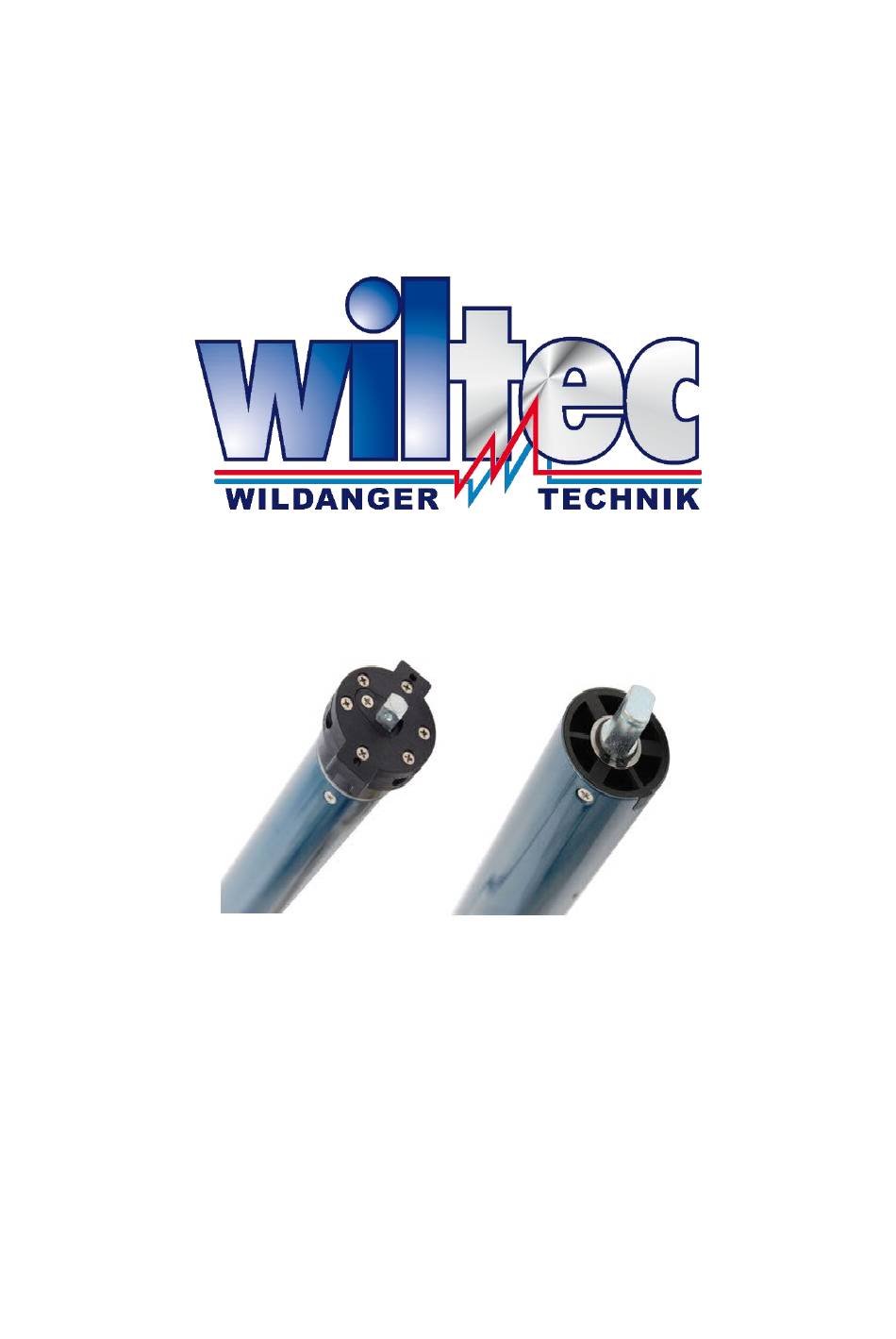

- Seite 1 Bedienungsanleitung Rolladenmotor 62455-62460 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei- Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut - zerhandbuch oder den Anschlussdiagrammen.
- Seite 3 20 Nm 30 Nm Nenndrehzahl 15 U/min 17 U/min 15 U/min 15 U/min Rohrdurchmesser Ø45 mm Ø35 mm Ø45 mm Ø45 mm Schutzklasse IP44 IP44 IP44 IP44 © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 4 (Abb. 6). Der Motor und die Welle wird in einer waagerechten Position und genau über der mit Rollla- den zu versehenden Öffnung (Tür, Tor oder Fenster) befinden (Abb. 7). © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Kapazitäten passt. Wählen Sie den Motor, der der Hubkraft entspricht oder eine hohe Leistung aufweist. Bei der Wahl des Aufstellungsortes kann der Motor je nach Be- darf entweder links oder rechts in Türen und Fenster eingebaut werden. © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 5 http://www.WilTec.de...
- Seite 6 Rollladenwelle (5) nach dem Befestigen in der Waage liegt. Befestigen Sie nun die Rollladenwelle (5) so an den Halterungen, dass Zugang zu den Ein- stellschrauben des Motors (Abb. 12) besteht. © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 6 http://www.WilTec.de http://www.aoyue.eu...
- Seite 7 Ist die Kombination aus blauem und braunem Kabel aktiv, so dreht sich der Motor im Uhrzeigersinn. Ist die Kombination aus blauem und schwarzem Kabel aktiv, so dreht sich der Motor stattdessen ent- gegen dem Uhrzeigersinn. © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 7 http://www.WilTec.de...
-
Seite 8: Sonstige Hinweise
Stellen Sie sicher, dass bewegli- der Rolllade. lang oder bewegliche Teile che Teile nicht blockiert sind und sind blockiert. kürzen Sie die Rollladenwelle falls notwendig und möglich. © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 8 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de... - Seite 9 Achtung! Die Codes des Motors wurden bereits abgeglichen. Alle Originalspeicher werden nach dem erneuten Abgleich des Codes entfernt. Code hinzufügen Hinweis: Es können maximal 20 Codes gespeichert werden. Funksender A = Code angepasst Funksender B= Code unangepasst © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 9 http://www.WilTec.de http://www.aoyue.eu 2020-1...
- Seite 10 Im Tippbetrieb lassen Sie die Taste los, nachdem Sie die „Auf“- oder „Ab“-Taste für weniger als 1,5 Sekunden gedrückt haben. Der Motor beginnt mit dem Tippen, d.h. der Motor startet den Betrieb, bis die „Stopp“-Taste gedrückt oder aber eine der Endpositionen erreicht wird. © by WilTec Wildanger Technik GmbH Artikel 62455-62460 Seite 10 http://www.WilTec.de...
- Seite 11 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der...
