Bedienungsanleitung

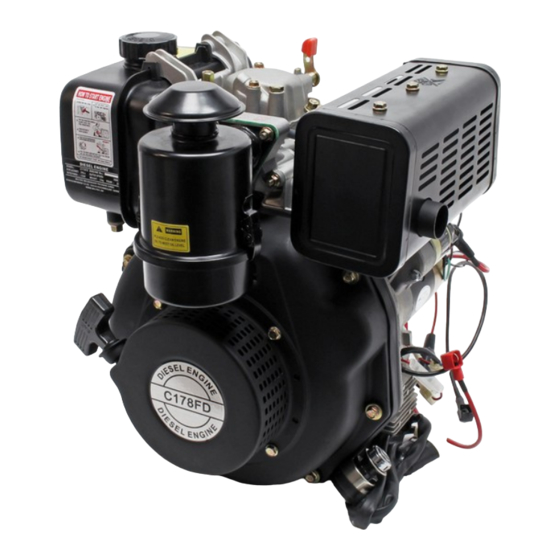

LIFAN-Dieselmotor C178FD
92454
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei-
se
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Werbung
Verwandte Anleitungen für WilTec LIFAN C178FD
Inhaltszusammenfassung für WilTec LIFAN C178FD
- Seite 1 Bedienungsanleitung LIFAN-Dieselmotor C178FD 92454 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei- Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut - zerhandbuch oder den Anschlussdiagrammen.
- Seite 3 Händler. Der Benutzer sollte darauf achten, dass bei der Verbesserung unserer Produkte die Beschreibung in diesem Handbuch je nach Ausführung des Motors abweichen kann. Achten Sie darauf, dass Sie die einzelnen Vorsichtsmaßnahmen sorgfältig befolgen. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 3 http://www.WilTec.de...
- Seite 4 Motorteile werden bei laufendem Motor zumeist sehr heiß und bleiben es auch kurz nach dem Anhalten des Motors. Betreiben Sie den Motor in einem sicheren Bereich und halten Sie Kinder vom laufenden Motor fern. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Tragen Sie beim Betrieb des Motors eng anliegende Ar- beitskleidung. Lose Schürzen, Gürtel usw. können im Mo- tor oder im Antrieb hängen bleiben und Verletzungen ver- ursachen. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 5 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 6 Motorkühlung Luftkühlung Motorzündung Verdichtung Kraftübertragung vertikale Kraftwelle Motorstarter Elektro- und Seilzugstart Drehrichtung gegen den Uhrzeigersinn Abmessungen (mm) 397 × 440 × 473 Leergewicht (ohne Flüssigkeiten; kg) © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
-
Seite 7: Installation
Motor beim Starten überlastet, der Riemen wird dann länger gezogen und der Motor kann beschädigt werden. Wenn der Riemen zu locker ist, rutscht er bei hoher Geschwindigkeit und Belastung durch. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 7 http://www.WilTec.de... - Seite 8 (mm) L (mm) ≤70 Neigung Die Neigung muss innerhalb des angegebenen zulässigen Wertes gehalten werden: Neigung der Abtriebswelle Zulässige Neigung (Dauerbetrieb) Motorneigung Zulässige Neigung (Dauerbetrieb) © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 8 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 9 Anschlussabmessungen Abmessungen der Abtriebswelle Modell Keilwelle Konische Welle C178FD Abmessungen von Zapfwellenflanschen © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 9 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 10 Teileübersicht Bezeichnung Bezeichnung Bezeichnung Kraftstofftank Ölmessstab Ölfilter Kraftstofffilterdeckel Geschwindigkeitsregler Ölpumpe Auspuffschalldämpfer Kraftstoffhahn Kurbelwellenaustritt Luftfilter Kraftstoffpumpe Hochdruckkraftstoffleitung Ventilatorabdeckung Druckmindererhebel Kraftstoffeinspritzdüse Handzugstarter Ölablassschraube © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 10 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 11 Einspritzdruck (MPa / kgf/cm²) 19,6±0,49 / 200±5 Drehmoment zum Anziehen der Hauptschraubenmuttern (Einheit: Nm) Pleuelmutter 18~21 Zylinderkopfmutter 42~46 Schwungradmutter 100~120 Einspritzdüsenhaltemutter 10~12 Anziehbolzen Kipphebelträger 25~30 Standard-M8-Bolzen 18~20 Standard-M6-Bolzen 10~12 © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 11 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 12 Ein neuer oder neu gewarteter Motor muss in den ersten 20 Stunden mit niedriger Drehzahl und niedriger Last betrieben werden. Lassen Sie den Motor nicht mit hoher Geschwindigkeit und voller Last laufen. Auswahl von Kraftstoff, Schmiermittel und Vorbereitung vor dem Start © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 12 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 13 © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 13 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 14 Vermeiden Sie Überlastung innerhalb der ersten 20 Arbeitsstunden. Bei Überlastung wird die Lebens- dauer verkürzt. Wechseln Sie das Maschinenöl regelmäßig. Verwenden Sie SAE 15W40. Starten des Dieselmotors Start mit Seilzug © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 14 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 15 HINWEIS: WENN DER MOTOR LÄUFT, ZIEHEN SIE NICHT AM RÜCKLAUFHEBEL, DA SONST DER MOTOR BESCHÄDIGT WERDEN KANN. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 15 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 16 Sie dann erneut. Wenn die Laufzeit des Motors zu lang ist, sinkt die Spannung des Akkumulators und der Motor kann beschädigt werden. Schlüsselschalter bei laufendem Motor auf „EIN“ halten. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 16 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 17 Ziehen Sie den Stopfen nur dann heraus, wenn Sie Öl einfüllen. Wenn sich der Stopfen nicht in der richtigen Position befindet, können Regen, Staub oder andere Verunreinigungen in den Motor gesaugt werden, wodurch schwere Ausfälle verursacht oder Motorteile beschädigt werden können. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 17 http://www.WilTec.de...
- Seite 18 Temperaturanstieg. Den Motor nicht mit dem Dekompressionshebel stoppen. 3. Stellen Sie den Kraftstoffhahn auf „S“ (Stoppstellung). 4. Wenn der Motor einen elektrischen Anlasser besitzt, stellen Sie den Startschlüsselschalter auf die Position „Aus“. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 18 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 19 Jeden Monat Kraftstofffilter reinigen oder wechseln (Reinigung) (Wechsel) Düse prüfen Einspritzpumpe prüfen Kraftstoffleitung prüfen (Wechsel falls notwendig) Einstellen Ventil- spiels von Einlass und (Beim ersten Auslass Mal) © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 19 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 20 Einlass und Auslass Kolbenring wechseln Akku-Flüssigkeit prüfen Jeden Monat (Reinigung je- Reinigen Sie den Filter- den Monat oder einsatz des Luftfilters alle 50 Stun- den) © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 20 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 21 Ein verschmutzter Luftfilter bedeutet, dass die Luft in der Brennkammer abnimmt und die Leistung des Motors abnimmt und der Verbrauch von Kraftstoff und Schmiermittel steigt. Es wird auch schwierig, den Motor zu starten. Reinigen Sie den Filtereinsatz regelmäßig. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 21 http://www.WilTec.de...
- Seite 22 Einlass- und Auslassventile geschlossen sind, was den Motor vor Rost schützen kann). 6. Reinigen Sie den Motor von Maschinenöl und Schmutz und lagern Sie ihn an einem trockenen Ort. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 22 http://www.WilTec.de http://www.aoyue.eu...
-
Seite 23: Fehlerbehebung
Sie das Produkt bitte zur Behebung an das Werk. Der Ventilschaft sitzt auf dem Füh- Bauen Sie das Gasventil aus und reinigen Sie Schaft und Füh- rungsrohr fest. rungsrohr. © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 23 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de... - Seite 24 Einspritzdruck und Spritzzustand überprüfen und korrigieren oder zung Düse wechseln, wenn sie beschädigt ist. Keine ausreichende oder entwei- Luftfilter reinigen, Ursache des Lecks überprüfen und beheben. chende Luft © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 24 http://www.WilTec.de http://www.aoyue.eu 2020-1...
- Seite 25 Jedes bewegliche Teil sorgfältig überprüfen. räusch Plötzlich kommt schwarzer Rauch Kraftstoffsystem, insbesondere Düse, überprüfen. aus dem Auspuff. Rhythmisch klopfende Metallge- Winkel der Kraftstoffzufuhr zu groß; einstellen. räusche im Zylinder Verkabelungsdiagramm © by WilTec Wildanger Technik GmbH Artikel 92454 Seite 25 http://www.WilTec.de http://www.aoyue.eu 2020-1 http://www.teichtip.de...
- Seite 26 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der...
