Rohloff SPEEDHUB A12 Montagehinweise Seite 5

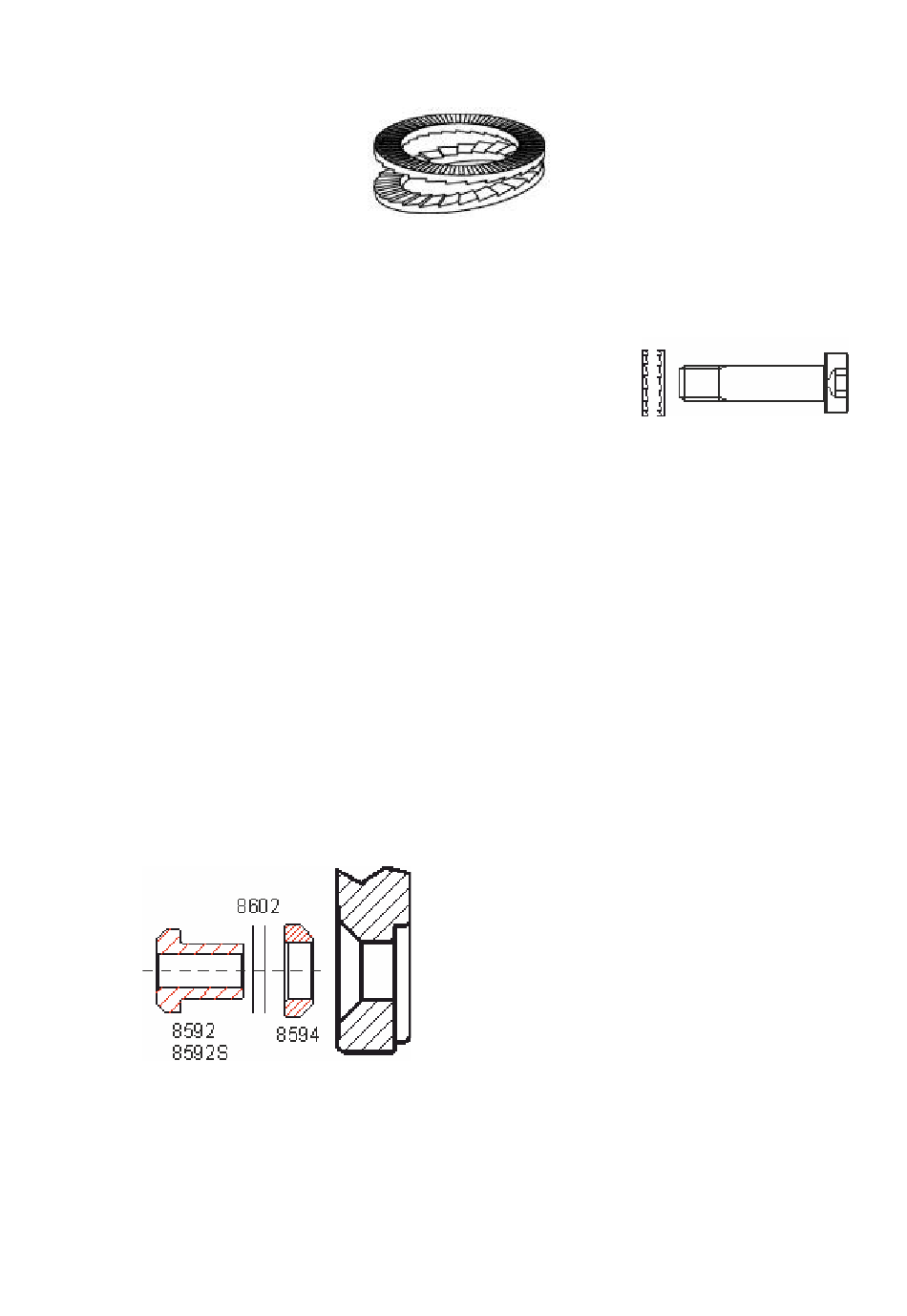

5. Vor Montage auf korrekte Ausrichtung der beiden Nordlock-Sicherungsscheiben
zueinander achten (Sägezahn nach innen):
6. Nordlock-Sicherung auf Befestigungsschraube schieben. Gemeinsam durch Rohloff-
Buchsen stecken und handfest in Innengewinde der A12-Achse schrauben.
Set Art. 8569:
Set Art. 8569B:
Set Art. 8569U:
7. Montage der Rohloff A12-Buchsen links: L, Scheibenbremsseite (Kennzeichnung
Beipacktüte beachten)
a. Syntace V1 / V2:
i. O-Ring entfernen- nicht einbauen
ii. Ggf. vorhandene Scheibe(n) auf Standard- bzw. Sonderbuchse
iii. Konus Syntace auf Standard- oder Sonderbuchse schieben und
Rohloff AG – Mönchswiese 11 – D-34233 Fuldatal – www.rohloff.de - Tel. +49-561-51080-0
Rohloff SPEEDHUB A12_Montagehinweis_10-2021_DE_EN_NL_FR.docx
2 x Schraube M7x30x1, silber
4 x Nordlock-Sicherung
(142,177,197)
1 x Schraube M7x30x1, silber
1 x Schraube M7x36x1, schwarz
4 x Nordlock-Sicherung
(142 SRAM UDH, 148, 177 SRAM UDH, 197 SRAM UDH)
1 x Schraube M7x30x1, silber
1 x Schraube M7x42x1, gelb
4 x Nordlock-Sicherung
(148 SRAM UDH)
schieben.
gemeinsam von außen in linkes Ausfallende stecken.
Technische Änderungen vorbehalten!
Scheibe:
Standardbuchse:
Sonderbuchse:
Konus Syntace:
Art. 8602
Art. 8592
Art. 8592S-x.x
Art. 8594
Version: 10/2021
5
