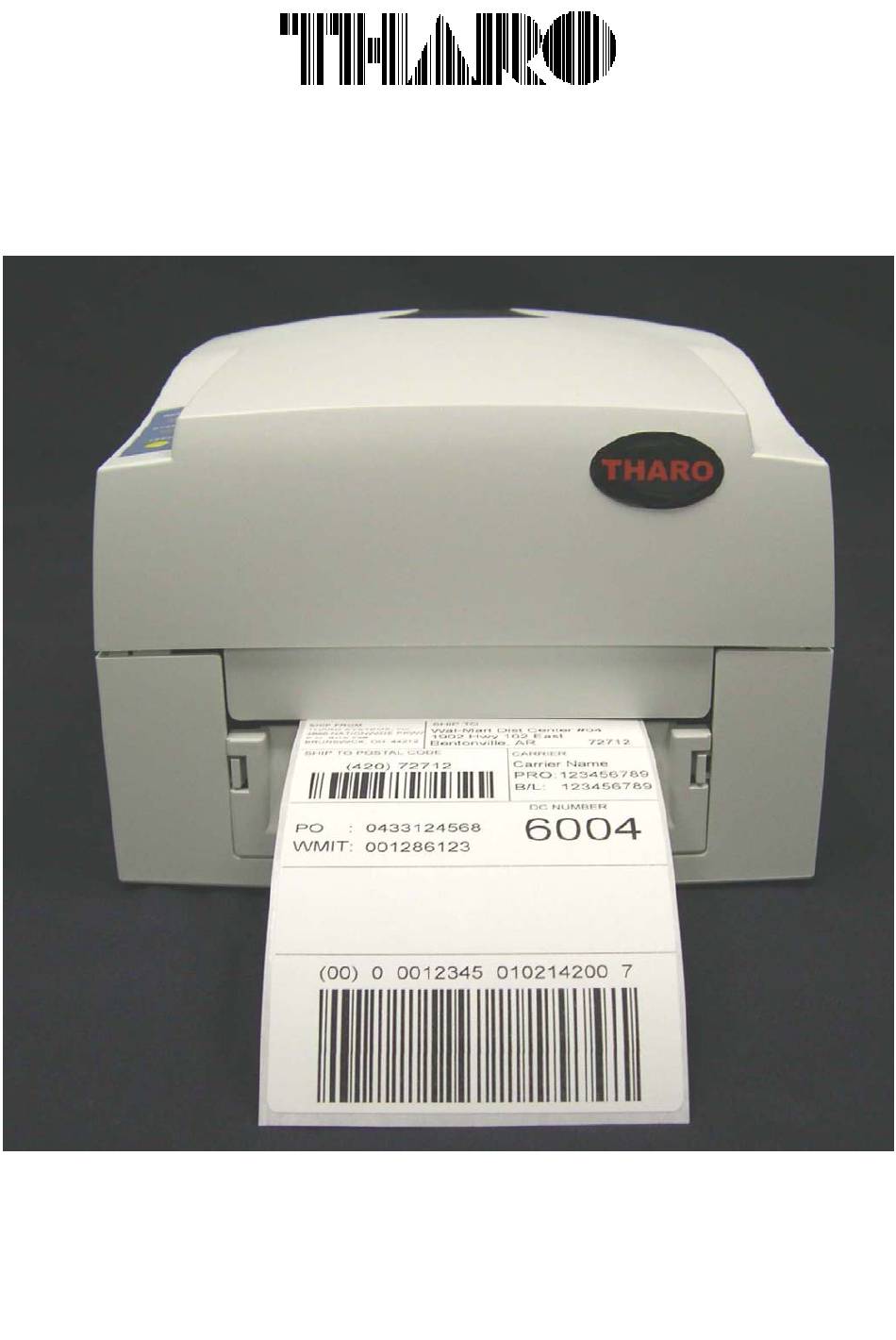

THARO V-Serie
Bedienungsanleitung
P/N. 920-011211-01
2. Ausgabe
Juni 2004

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tharo V-Serie

  • Seite 1 THARO V-Serie Bedienungsanleitung P/N. 920-011211-01 2. Ausgabe Juni 2004...
  • Seite 2: Ems Und Ems Standards Für Europäische Benutzer

    Die Batterie nur nach der Bedienungsanleitung des Herstellers entsorgen. Copyright und Eigentumsnotizen © 2004 von Tharo Systems, Inc. Alle Rechte vorbehalten. Es ist verboten, ein Faksimile dieses Handbuches oder irgendeines Teils seines Inhalts für jede mögliche Mittel oder Zweck ohne die Erlaubnis vom Hersteller zu kopieren oder elektronisch zu übertragen.
  • Seite 3: Inhaltsverzeichnis

    THARO V-Serie Spendesensor installieren..........15 Spendesensor Installationsdiagramm ............17 THARO V-Serie Schneidemesser............. 18 THARO V-Serie Schneidemesser installieren..........18 THARO V-Serie 2MB Flash Speichererweiterung mit Echtzeit-Uhr ....20 THARO V-Serie 2MB Flash Speicher-Erweiterung mit Echtzeit-Uhr installieren ......................20 A. S ..................22...
  • Seite 4 C. - W ............30 NHANG ARTUNG UND INSTELLUNG Thermodruckkopf reinigen......................30 Drucklinie einrichten .........................31 Druckmechanik einrichten ..............31 Auto Sensing ..........................32 Firmware Update ................. 32 Fehlerbeseitigung des Schneidemessers................33 Schneidemesser reinigen ......................33 - 3 -...
  • Seite 5 Alle Versandkosten müssen vom Kunden bezahlt werden. Eine schriftliche Beschreibung von dem Defekt muss mit dem Drucker mitgeliefert werden. Der ganze Drucker darf nur mit Erlaubnis von Tharo Systems, Inc zurück geschickt werden. Alle Produkte müssen in der Original- oder ähnlicher Verpackung geschickt werden. Falls Transportschaden offensichtlich ist, wird diese Gewährleistung ungültig.
  • Seite 6: Produktbeschreibung

    Dank des kompakten Designs benötigen die V-Drucker wenig Arbeitsfläche. Die Drucker haben ein robustes Gehäuse mit Medienfenster zum schnellen Überprüfen der Druckmaterialien. Der Tharo V-426 hat eine Druckkopfauflösung von 8 Punkten/mm (203 dpi) und eine maximale Drucklänge von 1727 mm.
  • Seite 7: Technische Daten

    Farbband Länge: 300m (981’) Breite: 30mm (1.18”)~110mm (4.33”) Kerndurchmesser: 25.4mm (1”) Farbbanddurchmesser: 64mm (2.52”) Druckersprache TPL (Tharo Programmiersprache) ® EASYLABEL Start Software Software Treiber: Microsoft Windows 95, 98, ME, NT 4, 2000 und XP 9 interne alphanumerische Schriften (einschließlich OCR A& B) mit 4 Interne Schriftarten Orientierungen (0°, 90°, 180°, 270°), 8 Schriftgrößen (6, 8, 12, 14, 18, 24,...
  • Seite 8: Sicherheitshinweise

    2. Sicherheitshinweise Vorsicht! Während des Druckvorgangs erhitzt der Druckkopf. Warten Sie, bis der Druckkopf abgekühlt ist, bevor Sie ihn reinigen. Der Druckkopf ist der empfindlichste Teil des Druckers. Benutzen Sie KEINE rauhen Gegenstände oder Gegenstände mit Spitzen, um den Druckkopf zu reinigen.
  • Seite 9 Schrauben für Taste, um den Deckel zu Fan-fold Druckkopfandruckjustage öffnen Etikettensteckplatz (links/rechts) Deckel LED (Bereit) Netzschalter Etikettenrollekern LED (Status) Netzanschlussbuchse Etikettenabwicklerrad FEED Taste USB Schnittstelle Druckmechanismus Druckliniejustage Parallele Schnittstelle Farbbandabwicklerkern + Farbbandwalze Serielle Schnittstelle Leerer Farbbandabwicklerkern Druckkopfriegel Etikettenführung (links/rechts) Abdeckung Etikettensensor Ethernet Buchse (optional) Speichererweiterung-...
  • Seite 10: Drucker Einstellen

    5. Drucker einstellen VORSICHT! Der Drucker soll immer in trockenen Umgebungen bleiben, um Schaden am Drucker sowie körperliche Verletzungen zu vermeiden. Seien Sie sicher, dass der Drucker ausgeschaltet ist, bevor Sie die Installationsvorgänge fortsetzen. 1. Stecken Sie das Netzkabel in die Netzanschlussbuchse ein. 2.
  • Seite 11: Bedienerfeld

    6. Bedienerfeld Allgemeine Beschreibung und Betrieb Feed Taste (Vorschub) Drücken Sie die Vorschubtaste, um das Etikettenmaterial (je nach Materialtyp) bis an die gewünschte Position vorzuschieben. Mit Endlosmaterialien wird der Drucker eine bestimmte Länge automatisch vorschieben. Mit Etikettenmaterialien mit Zwischenräumen oder schwarzen Markierungen wird ein Etikett automatisch vorgeschoben.
  • Seite 12: Etikettenmaterial Einlegen

    Etikettenmaterial einlegen Farbband einlegen 1. Druckerdeckel öffnen. 2. Auf die 2 Druckkopfriegel drücken, um den Druckmechanismus nach oben zu öffnen. 3. Farbbandab- und aufwicklerwalzen entfernen. 4. Neues Farbband auf den Farbbandabwickler einlegen und Walze in den Drucker zurücklegen. 5. Farbband unter den Druckkopf vorschieben.
  • Seite 13: Etiketten Einlegen

    Etiketten einlegen 1. Druckerdeckel öffnen. 2. Etikettenrolle auf den Etikettenkern einlegen und den Kern in den Drucker einlegen. 3. Auf die 2 Riegel drücken, um den Druckmechanismus nach oben zu öffnen. 4. Etiketten durch die Führungen bis zum Abreißblech vorschieben. 5.
  • Seite 14: Tikettenrollenkern Einlegen

    Etikettenrollenkern einlegen 1” Kerndurchmesser 1.5” Kerndurchmesser 3” Kerndurchmesser - 13 -...
  • Seite 15: Zwischen Thermotransfer- Und Direktthermomodus Wechseln

    Zwischen Thermotransfer- und Direktthermomodus wechseln Direktthermomodus: 1. Den Drucker ausschalten und die FEED Taste drücken. 2. Die FEED Taste gedrückt halten und den Drucker einschalten. 3. Der Drucker wird drei Mal piepen. Die FEED Taste gedrückt halten bis der Drucker drei weitere Male piept und die Taste dann erst los lassen. 4.
  • Seite 16: Zubehör Installieren

    Installationsvorgang fortsetzen! Entfernen Sie das Netzkabel vom Drucker, bevor Sie irgendwelche Dienstleistungen vornehmen. Nichteinhaltung könnte Verletzungen oder Beschädigung des Druckers verursachen. THARO V-Serie Spendesensor 27. Spendesensor 28. Schrauben (M3X6), 2 Stück THARO V-Serie Spendesensor installieren 1. Druckerdeckel öffnen. - 15 -...
  • Seite 17 2. Die Abdeckung hat 2 Riegel, einen auf jeder Seite. Auf beide Riegel drücken, um die Abdeckung zu entfernen. 3. An der rechten Seite sind zwei Anschlussbuchsen. Finden Sie die Buchse mit der gleichen Anzahl von Pins als der Spendesensorsteckverbinder und schließen Sie ihn an diese Buchse an.
  • Seite 18: Spendesensor Installationsdiagramm

    Spendesensor Installationsdiagramm E t i k e t t T r ä g e r m a t e r i a l - 17 -...
  • Seite 19: Tharo V-Serie Schneidemesser

    THARO V-Serie Schneidemesser 29. Schneidemesser und Verbinder 30. Schrauben (M3X6), 2 Stück THARO V-Serie Schneidemesser installieren 1. Druckerdeckel öffnen. 2. Die Abdeckung hat 2 Riegel, einen auf jeder Seite. Auf beide Riegel drücken, um die Abdeckung zu öffnen. 3. An der rechten Seite sind zwei Anschlussbuchse.
  • Seite 20 4. Schneidemesser wie im Bild positionieren. 5. Die rostfreie Schneidemesserabdeck- ung nach oben ziehen (siehe Bild A), und dann das Schneidemesser aufklappen. 6. Das Schneidemesser mit einer Hand halten und mit der anderen die Schrauben befestigen. 7. An der rostfreien Abdeckung ziehen und das Schneidemesser in die Normalposition...
  • Seite 21: Tharo V-Serie 2Mb Flash Speichererweiterung Mit Echtzeit-Uhr

    THARO V-Serie 2MB Flash Speichererweiterung mit Echtzeit-Uhr 31. 2 MB Flash Speichererweiterungskarte mit Echtzeit-Uhr 32. PCB Piller, 2 Stück THARO V-Serie 2MB Flash Speicher-Erweiterung mit Echtzeit-Uhr installieren 1. Druckerdeckel öffnen. 2. Etikettenkern entfernen und die gezeigte Abdeckung öffnen und entfernen.
  • Seite 22 4. Den Steckverbinder mit Vorsicht ausrichten und dann die Speichererweiterungskarte an die Hauptplatine anschließen. 5. Die Abdeckung wieder schließen. - 21 -...
  • Seite 23: Anhang A. Schnittstellen

    Anhang A. Schnittstellen Parallele Schnittstelle Der Drucker ist mit einer 36-poligen parallelen Anschlussbuchse ausgestattet. Jedes Standard IBM PC kompatible Parallelkabel kann dafür benutzt werden. Falls irgendwelche Schwierigkeiten erstehen, kann diese folgende Tabelle helfen ein geeignetes Kabel zu erhalten. FUNKTION Sender Strobe Host Daten 0-7...
  • Seite 24: Usb Schnittstelle

    USB Schnittstelle Der Drucker ist mit einer Typ B USB Schnittstellenbuchse ausgestattet, die an jede kompatible USB Schnittstelle angeschlossen werden kann. PIN NO. USBVC FUNKTION USB HS Seriellen Umformer installieren USB ist ein Plug & Play Gerät. Einmal am Drucker und PC angeschlossen wird der PC das neue Gerät automatisch detektieren und den Installationsvorgang...
  • Seite 25: Den Usb Hs Seriellen Umformer Entfernen

    „CD-ROM-Laufwerke” als Quelle für die Treiberdaten wählen. Wenn der passende Treiber gefunden wurde, auf Weiter klicken. Der USB Treiber benutzt eine virtuelle COM Schnittstelle, die alle Daten auf die USB Schnittstelle umleitet. Im Geräte-Manger wird es als eine COM Schnittstelle gelistet. Systemsteuerung/System/Geräte- Manger zeigt Ihnen die vorhandenen Schnittstellen.
  • Seite 26 Um den USB Gerätetreiber zu entfernen, das Windows Systemsteuerungsmenü öffnen und auf das Programme installieren/entfernen Symbol klicken. Die Option FTDI USB to Serial Converter Drivers aus der Liste auswählen und auf Hinzufügen/Entfernen klicken. Auf Weiter klicken, um den USB Gerätetreiber zu entfernen. - 25 -...
  • Seite 27: Anhang B. Fehlermeldungen / Fehlersuche

    Anhang B. Fehlermeldungen / Fehlersuche Selbsttest Die Selbsttestfunktion druckt ein Testetikett, welches aus einem Muster mit Informationen über die Konfiguration und den Druckerstatus besteht. Um einen Selbsttest zu machen: 1. Den Drucker ausschalten. 2. Die FEED Taste drücken und halten. 3.
  • Seite 28: Led Fehlermeldungen

    LED Fehlermeldungen LED Licht Pieps Beschreibung Lösung Display Ready Status Druckkopf Der Druckkopf ist nicht Druckkopf öffnen und wieder geöffnet richtig eingerastet. schließen. Der Drucker muss sich abkühlen, Beginnt Der Druckkopftemperatur Keine bevor er wieder zurück in den Abkühlvorgang ist zu heiß. Druckbereitmodus kehrt.
  • Seite 29: Probleme, Mögliche Ursachen Und Lösungen

    Probleme, Mögliche Ursachen und Lösungen Problem Mögliche Ursachen und Lösungen Kein Licht leuchtet nach Netzkabel prüfen dem anschalten des Druckers Das Drucken hört auf und Die Softwareeinstellungen und Befehle nach Fehlern ein rotes Licht leuchtet. prüfen Etiketten- und Farbbandende erreicht Etikettenpapierstau Der Druckkopf ist nicht richtig geschlossen Prüfen Sie, ob der Sensor mit Papier/Etiketten...
  • Seite 30 Das Schneidemesser Prüfen Sie, ob das Etikett dicker als 0,16 mm ist. schneidet nicht durch Mit dem Schneidemesser Prüfen Sie, ob das Schneidemesser richtig installiert werden die Etiketten nicht vorgeschoben oder das Prüfen Sie die Sauberkeit der Druckwalze Schneiden ist Prüfen Sie die Etikettenlänge.
  • Seite 31: Anhang C. - Wartung Und Einstellung

    Anhang C. - Wartung und Einstellung Thermodruckkopf reinigen VORSICHT! Der Druckkopf ist das empfindlichste Teil Ihres Druckers. Benutzen Sie keine spitzen oder rauhen Gegenstände, um den Druckkopf zu reinigen. Fassen Sie die Glasoberfläche nicht mit der Hand an. Der Druckkopf erhitzt beim Drucken. Den Druckkopf nicht reinigen, bevor er abgekühlt ist.
  • Seite 32: Drucklinie Einrichten

    Drucklinie einrichten Wenn das Etikettenmaterial steif oder dick ist, muss die Drucklinie nach vorne bewegt werden(Richtung des Papiervorschubs), um eine bessere Druckqualität zu vergewissern. 1. Auf die 2 Riegel drücken, um den Druckmechanismus nach oben zu öffnen. 2. Die Druckliniejustage nach Links drehen (Pfeil 1 im Bild), um den Druckkopf nach vorne zu schieben...
  • Seite 33: Auto Sensing

    Auto Sensing Mit der Option Auto Sensing kann der Drucker die Etikettenposition genau erkennen, indem er den Etikettentyp und die Länge (Mit Zwischenräumen oder schwarzen Markierungen) automatisch erkennt und speichert. 1. Den beweglichen Etikettensensor justieren, so dass er die Etikettenzwischenräume oder schwarze Markierungen wahrnehmen kann. 2.
  • Seite 34: Fehlerbeseitigung Des Schneidemessers

    Fehlerbeseitigung des Schneidemessers 1. Falls das Schneidemesser klemmt oder nicht mehr richtig funktioniert, schalten Sie den Drucker aus. 2. Das Schneidemesser hat ein Loch (A) an der linken und rechten Seite. Stecken Sie einen 3mm Innbusschlüssel in eines der Löcher und drehen Sie ihn im Uhrzeigersinn.
