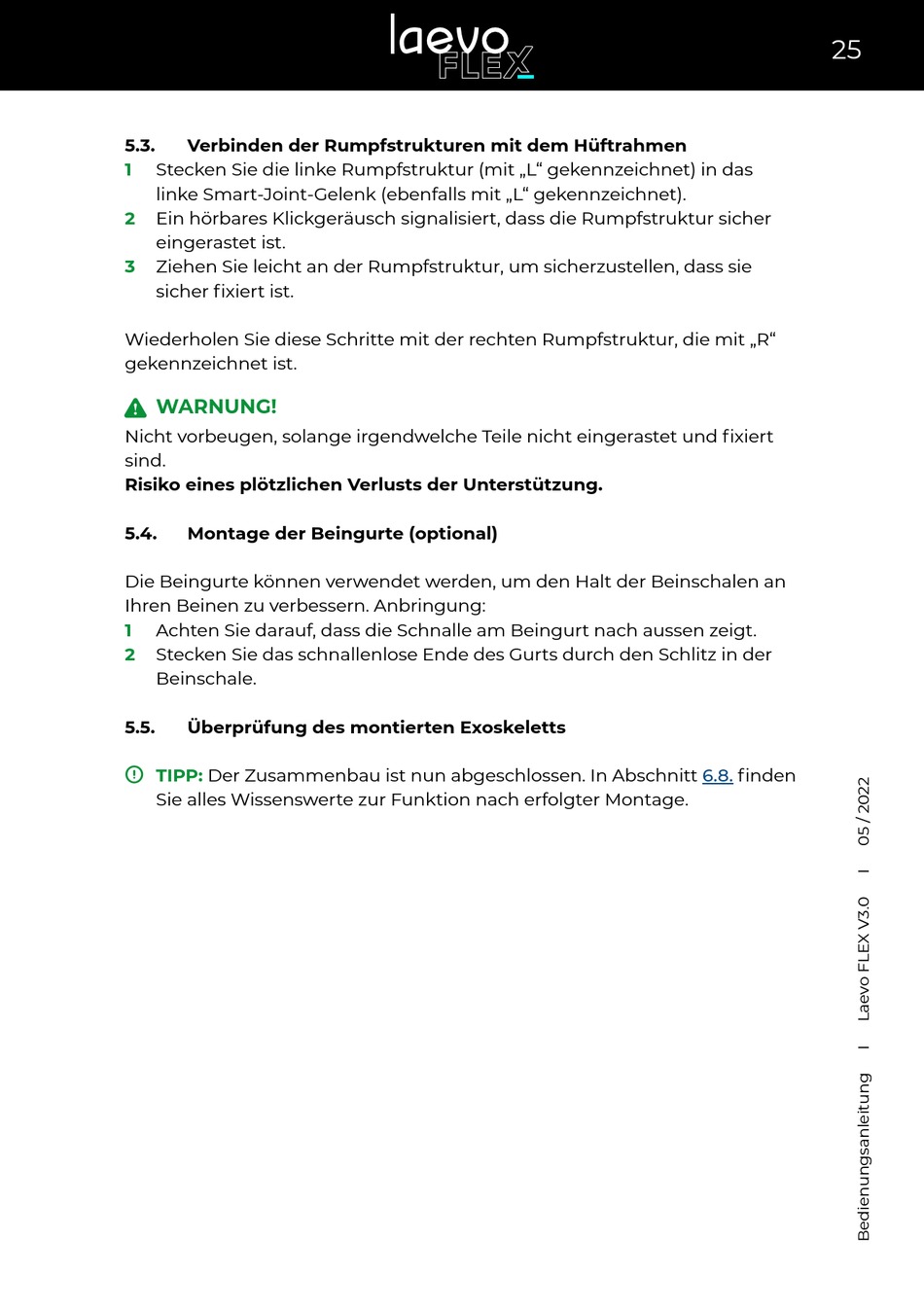

5.3.
Verbinden der Rumpfstrukturen mit dem Hüftrahmen
1
Stecken Sie die linke Rumpfstruktur (mit „L" gekennzeichnet) in das
linke Smart-Joint-Gelenk (ebenfalls mit „L" gekennzeichnet).
2
Ein hörbares Klickgeräusch signalisiert, dass die Rumpfstruktur sicher
eingerastet ist.
3
Ziehen Sie leicht an der Rumpfstruktur, um sicherzustellen, dass sie
sicher fixiert ist.
Wiederholen Sie diese Schritte mit der rechten Rumpfstruktur, die mit „R"
gekennzeichnet ist.
6 WARNUNG!
Nicht vorbeugen, solange irgendwelche Teile nicht eingerastet und fixiert
sind.
Risiko eines plötzlichen Verlusts der Unterstützung.
5.4.
Montage der Beingurte (optional)
Die Beingurte können verwendet werden, um den Halt der Beinschalen an
Ihren Beinen zu verbessern. Anbringung:
1
Achten Sie darauf, dass die Schnalle am Beingurt nach aussen zeigt.
2
Stecken Sie das schnallenlose Ende des Gurts durch den Schlitz in der
Beinschale.
5.5.
Überprüfung des montierten Exoskeletts
2 TIPP:
Der Zusammenbau ist nun abgeschlossen. In Abschnitt
Sie alles Wissenswerte zur Funktion nach erfolgter Montage.
25
6.8.
finden
