SPECIFICATIONS
(Information in brackets { } refer to TX-25LD4C)
Power Source:
Power Consumption:
Aerial Impedance:
Standby Power Consumption:
Receiving System:
Receiving Channels:
VHF E2-E12
VHF A-H (ITALY)
VHF R3-R5
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video
Sound
Colour
Video/Audio Terminals:
AUDIO MONITOR OUT
AV1 IN
AV1 OUT
AV2 IN
AV2 OUT
AV3 IN
High Voltage:
Picture Tube:
Audio Output:
Headphones
Accessories supplied:
Dimensions:
Height:
Width:
Depth:
Net Weight:
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the
EURO4 technical guide.
3DQDVRQLF
220-240V AC, 50Hz
85W
75Ω unbalanced, Coaxial Type
1,8W
PAL-B/G H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC
NTSC (AV only)
VHF H1-H2 (ITALY)
VHF R1-R2
VHF R6-R12
CATV (S01-S05)
CATV S11-S20 (U1-U10)
38,9MHz
33,4MHz, 33,16MHz, 32,4MHz
32,66MHz, 33,05MHz
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Audio (RCAx2)
500mV rms10kΩ
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
RGB (21 pin)
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
S-Video IN
Y: 1V p-p 75Ω
(21 pin)
C: 0.3V p-p 75Ω
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
Selectable Output (21 pin)
Audio (RCAx2)
500mV rms10kΩ
Video (RCAx1)
1V p-p 75Ω
28,5kV ±1kV {28,2kV ±1kV}
A66ECF50X41 66cm
{A59ECF50X41 59cm}
2 x 15W (Music Power)
8Ω Impedance
8Ω Impedance
Remote Control
2 x R6 (UM3) Batteries
596,5 mm
{550,5 mm}
778 mm
{730 mm}
479 mm
{478,5 mm}
32Kg
{27kg}

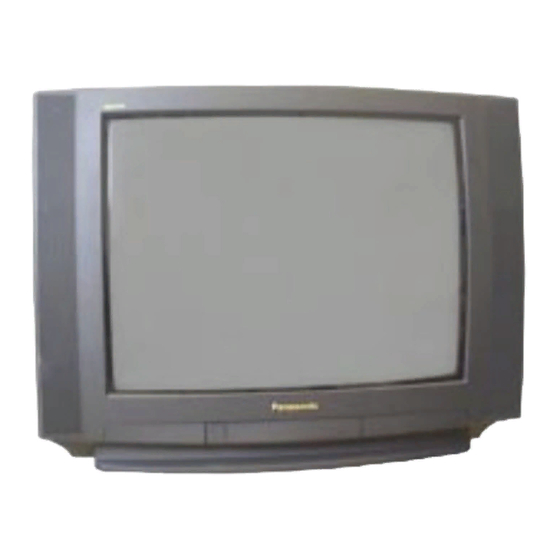

Colour Television
TX-28LD4C / TX-25LD4C
EURO4 Chassis
TECHNISCHE DATEN
(Werte in klammern gelten { } nur fur TX-25LD4C)
Netzpannung:
Leistungsaufnahme:
Antennenimpedanz:
Standby Leistungsaufnahme:
Empfangssystem:
Empfangsbereiche:
VHF E2-E12
VHF A-H (ITALY)
VHF R3-R5
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video
Sound
Colour
Video/Audio Anschlüsse:
AUDIO MONITOR OUT
AV1 EINGANG
AV1 AUSGANG
AV2 EINGANG
AV2 AUSGANG
AV3 EINGANG
Hochspannung:
Bildrohre:
Ton Ausgangsleistung:
Lautsprecher
Kopfhörer:
Mitgel. Zubehör:
Abmessungen:
Höhe:
Breite:
Tiefe:
Gewicht:
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis: Bitte verwende Sie das Service Manual zusammen mit dem
Technical Guide.
ORDER No. SM-98006
220-240V AC, 50Hz
85W
75Ω asymmetrisch, Koaxial-Typ
1,8W
PAL-B/G H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC
NTSC (nur AV Eingang)
VHF H1-H2 (ITALY)
VHF R1-R2
VHF R6-R12
CATV (S01-S05)
CATV S11-S20 (U1-U10)
38,9MHz
33,4MHz, 33,16MHz, 32,4MHz
32,66MHz, 33,05MHz
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Audio (RCAx2)
500mV rms10kΩ
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
RGB (21 pin)
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
S-Video IN
Y: 1V p-p 75Ω
(21 pin)
C: 0.3V p-p 75Ω
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
Wählbarer Ausgang
Audio (RCAx2)
500mV rms10kΩ
Video (RCAx1)
1V p-p 75Ω
28,5kV ±1kV {28,2kV ±1kV}
A66ECF50X41 66cm
{A59ECF50X41 59cm}
2 x 15W (Musikleistung)
8Ω Impedanz
8Ω Impedanz
Fernbedienung
2 x R6 (UM3) Batterien
596,5 mm
{550,5 mm}
778 mm
{730 mm}
479 mm
{478,5 mm}
32Kg
{27kg}

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic TX-28LD4C

  • Seite 1 ORDER No. SM-98006 Colour Television TX-28LD4C / TX-25LD4C EURO4 Chassis SPECIFICATIONS TECHNISCHE DATEN (Information in brackets { } refer to TX-25LD4C) (Werte in klammern gelten { } nur fur TX-25LD4C) Power Source: 220-240V AC, 50Hz Netzpannung: 220-240V AC, 50Hz Power Consumption:...
  • Seite 2: Inhaltsverzeichnis

    CONTENTS INHALT SAFETY PRECAUTIONS ............ 2 SICHERHEITSVORKEHRUNGEN ........2 SERVICE HINTS ..............4 SERVICE HINWEISE ............4 SERVICE MODE ..............5 ABGLEICHVERFAHREN............. 6 SELF CHECK ..............7 SELBSTDIAGNOSE ............7 ADJUSTMENT PROCEDURE ..........8 ABGLEICH ................8 WAVEFORM PATTERN TABLE .......... 9 SIGNAL TABELLE...............
  • Seite 3 LEAKAGE CURRENT HOT CHECK MESSUNG DES KRIECHSTROMS IM EINGESCHALTETEN ZUSTAND Plug the AC cord directly into the AC outlet. Do not use an isolation transformer for this check. Den Netzstecker direkt in eine Netsteckdose stecken. Connect a 2kΩ 10w resistor in series with an Für diese Messung keinen Trenntransformator exposed metallic part on the receiver and an earth, verwenden.
  • Seite 4: Service Hints

    SERVICE HINTS SERVICE HINWEISE HOW TO REMOVE THE REAR COVER ENTFERNEN DER GERÄTERÜCKWAND Remove the 12 screws (A) as shown in Fig.2. Die 12 Schrauben (A) entfernen, siehe Abb.2. Screws A Schrauben A Fig.2 Abb.2 LOCATION OF CONTROLS LAGE DER EINSTELLREGLER Focus N - Board Screen...
  • Seite 5: Service Mode

    SERVICE MODE The remote control is used for entering and storing adjustments, with the exception of Cut-off adjustments, which must always be done prior to service adjustment. Perform adjustments in accordance with screen display. The display on the screen also specifies the CCU variants as well as the approx. setting values. The adjustment sequence for the service mode is indicated below.
  • Seite 6: Abgleichverfahren

    ABGLEICHVERFAHREN Die Fernbedienung dient zum Eingeben und Abspeichern der Einstellwerte, mit Ausnahme der Sperrpunkteinstellung, die grundsätzlich vor den hier beschriebenen Einstellungen vorgenommen werden muss. Die Einstellungen erfolgen entsprechend dem Bildschirm-Display. Auf dem Bildschirm-Display erscheinen die ungefähren Einstellwerte. Die Einstellfolge für den Service-Modus ist nachstehend beschrieben. Die einzelnen Funktionen mit Hilfe der ROTEN und GRÜNEN Taste anwählen.
  • Seite 7: Self Check

    SELF CHECK SELBSTDIAGNOSE Self-check is used to automatically check the bus Die Selbstdiagnose dient zum automatischen Prüfen lines and hexadecimal code of the TV set. der Bus-Leitungen sowie des Hexadezimalcodes des FS-Geräts. Zum Umschalten auf Selbstdiagnose To get into the Self-Check mode press the down zunächst die Taste "STATUS"...
  • Seite 8: Adjustment Procedure

    ADJUSTMENT PROCEDURE Item/Preparation Adjustments +B SET-UP Set the +B voltage up as follows:- Adjust R811 so that B2 shows 148V±1V Receive a Greyscale signal. Confirm the following voltages. Set the controls:- ± 0.25V ± 0.25V Brightness Minimum 12 ± 0.5V 33 ±...
  • Seite 9: Waveform Pattern Table

    WAVEFORM PATTERN TABLE SIGNAL TABELLE Vert Drive VFLB Vert Out IC451 Pin 3 IC451 Pin 2 IC601 Pin 31 20mS 20mS 20mS H - Out H - Out H - Pulse IC601 Pin 50 IC701 Pin 5 Base Q503 64µS 64µS 64µS HFLB...
  • Seite 10: Alignment Settings

    ALIGNMENT SETTINGS (The figures below are nominal and used for representative purposes only.) Alignment Function Settings / Special features H-Pos Horizontal Position Optimum setting. V-Pos Vertical Position Optimum setting. H-Amp Horizontal Amplitude Optimum setting. V. Amp Vert. Amplitude Optimum setting. E/W-Amp1 EW-amplitude Optimum setting.
  • Seite 11: Abgleichtabelle

    ABGLEICHTABELLE (Die angegebenen Werte sind Mittelwerte und Können individuell nach oben oder unten nach dem korrekten Abgleich abweichen.) Abgleichfunktion Einstellung / Besondere Merkmale H-Pos Horizontale position Optimale Einstellung. V-Pos Vertikale Position Optimale Einstellung. H-Amp Horizontale Amplitude Optimale Einstellung. V-Amp Vertikale Amplitude Optimale Einstellung.
  • Seite 12: Block Diagrams

    VIDEO BLOCK DIAGRAM BILDSIGNAL BLOCKSCHEMA Y - BOARD Q906 Q908 COILS E - BOARD Q905 Q907 Q909 Q950 Q951 IC351 SVM OUT 34 IC601 61 V IN 1 TUNER Q104 B OUT 39 Q353 Q305 Q306 VIDEO OUTPUT PROCESSOR G OUT 38 Q303 Q304 Q352...
  • Seite 13 AUDIO BLOCK DIAGRAM TONSIGNAL BLOCKSCHEMA E - BOARD TUNER IC251 IC2101 AUDIO AUDIO OUTPUT PROCESSOR DACM_R 24 Q2102 Q252 HEADPHONE DACM_L 25 L 11 Q2103 Q251 SC3_IN_L 37 SC3_IN_R 38 Q101 1 R OUT SC1_OUT_R 30 2 R IN SC1_IN_R 42 SC1_OUT_L 31 3 L OUT Q102...
  • Seite 14 CONTROL BLOCK DIAGRAM STROMVERSORGUNGS BLOCKSCHEMA E - BOARD H - BOARD TUNER IC3401 VIDEO IC2101 SWITCHING AUDIO IC601 Q3401 SDA 1 PROCESSOR VIDEO PROCESSOR SCL 1 SERVICE / TEST SDA 1 SCL 1 SDA 2 SCL 2 VPROT Q451 LOCAL KEYSCAN KEYS IC1101...
  • Seite 15 POWER SUPPLY BLOCK DIAGRAM STROMVERSORGUNGS BLOCKSCHEMA E - BOARD 5V SBY Q852 D867 Q855 D868 Q853 Q854 IC251 AUDIO Y - BOARD D862 T802 RL801 OUTPUT R854 IC351 T801 D801 Line Filter T551 OUTPUT 150V 200V D850 R802 Q850 DEGAUSS COIL -14V IC451...
  • Seite 16: Parts Location

    PARTS LOCATION EXPLOSIONSZEICHNUNG NOTE: Anmerking: The numbers on the exploded view below Die Nummer auf den mechanischen Teilen refer to the mechanical section of the Zeigt die Bezugsnummer der Ersatzteilliste Replacement Parts List.
  • Seite 17: Replacement Parts List

    SPEAKER F802 19181-3.15 FUSE ENG27507G TUNER F8021 EYF52BC FUSE HOLDER EUR511200 REMOTE CONTROL F8022 EYF52BC FUSE HOLDER TBM8E1728 PANASONIC BADGE DIODES TBX8E050 POWER BUTTON TKP8E1222 REAR AV COVER D251 MA2180TP DIODE TKP8E1223 DOOR LID D253 MA700TA5 DIODE TMX8E020 CHASSIS FRAME...
  • Seite 18 Cct Ref Parts Number Description Cct Ref Parts Number Description D805 TLP621GR-LF2 PHOTO COUPLER Q851 BC857B TRANSISTOR D806 1SR124-4AT82 DIODE Q852 2SC1383-S TRANSISTOR D850 RU4BLF-L1 DIODE Q853 BC847B TRANSISTOR D851 MTZJT776.2B DIODE Q854 BC847B TRANSISTOR D852 MA165TA5 DIODE Q855 BC847B TRANSISTOR D853 MA2180BLFS...
  • Seite 19 Cct Ref Parts Number Description Cct Ref Parts Number Description L902 EXCELSA24T COIL JA31 ERJ8GEY0R00 S.M.CARB .125W L1103 TLTACT100K COIL JSE26 ERJ8GEY0R00 S.M.CARB .125W L1104 EXCELSA35T COIL JA46 ERJ8GEY0R00 S.M.CARB .125W L1105 ELJFC2R2KF COIL JA23 ERJ8GEY0R00 S.M.CARB .125W L2101 TLTACT100K COIL ERJ8GEY0R00 S.M.CARB...
  • Seite 20 Cct Ref Parts Number Description Cct Ref Parts Number Description R352 ERJ6GEYJ302 S.M.CARB 0.1W R622 ERJ6GEY0R00 S.M.CARB 0.1W R353 ERJ6GEYJ302 S.M.CARB 0.1W R636 ERJ6GEYJ750 S.M.CARB 0.1W R354 ERJ6GEYJ102 S.M.CARB 0.1W R645 ERJ6GEYJ103 S.M.CARB 0.1W R355 ERJ6GEYJ102 S.M.CARB 0.1W R647 ERJ6GEYJ472 S.M.CARB 0.1W R356...
  • Seite 21 Cct Ref Parts Number Description Cct Ref Parts Number Description R920 ERQ14AJW390 FUSIBLE 0.25W R1154 ERJ6GEYJ101 S.M.CARB 0.1W R921 ERD25TJ471 CARBON 0.25W R1155 ERJ6GEYJ101 S.M.CARB 0.1W R922 ERD25TJ393 CARBON 0.25W R1156 ERJ6GEYJ101 S.M.CARB 0.1W R923 ERD25TJ393 CARBON 0.25W R1157 ERJ6GEYJ103 S.M.CARB 0.1W R924...
  • Seite 22 Cct Ref Parts Number Description Cct Ref Parts Number Description 4.7µF R3014 ERJ6GEYJ471 S.M.CARB 0.1W C253 ECA1HM4R7GB ELECT 4.7µF R3015 ERJ6GEYJ101 S.M.CARB 0.1W C254 ECQM1H684J FILM 100µF R3016 ERJ6GEYJ153 S.M.CARB 0.1W C255 ECA1EM101GB ELECT 22nF C256 ECUV1H223KBX S.M. CAP R3017 ERJ6GEYJ101 S.M.CARB 0.1W...
  • Seite 23 Cct Ref Parts Number Description Cct Ref Parts Number Description 15nF 470µF C608 ECUV1H153KBX S.M. CAP C870 ECA1EM471GB ELECT 15nF 470µF C609 ECUV1H153KBX S.M. CAP C871 ECA1CM102B ELECT 15nF 470µF C610 ECUV1H153KBX S.M. CAP C872 ECA1CM471GB ELECT 15nF 10µF C611 ECUV1H153KBX S.M.
  • Seite 24 2.2nF C3016 ECUV1H222JCX S.M. CAP 1.5nF C551 ECKC3D152J CERAMIC 47µF C3017 ECA1CM470GB ELECT 560pF C3019 ECUV1H561JCX S.M. CAP DIFFERENCES FOR MODEL TX-28LD4C 470nF C3020 ECJ3VB1C474K ELECT 3.5KV 2.2nF C3021 ECUV1H222JCX S.M. CAP 2.2nF MECHANICAL PARTS C3022 ECUV1H222JCX S.M. CAP 2.2nF...
  • Seite 25 NOTES...
  • Seite 26: Schematic Diagrams

    SCHEMATIC DIAGRAMS FOR MODELS ZEICHENERKLÄRUNG FÜR MODELL TX-28LD4C / TX-25LD4C TX-28LD4C / TX-25LD4C (EURO-4 CHASSIS) (EURO-4 CHASSIS) IMPORTANT SAFETY NOTICE WICHTIGER SICHERHEITSHINWEIS Components identified by mark have special Teile, die mit einen Hinweis gekennzeichnet sind, characteristics important for safety. When replacing any of sind wichtig für die Sicherheit, Sollte ein Auswechsein...
  • Seite 31 E-BOARD TNP8EE009 TRAN’S DIODES D558 Q3601 L8 D3103 B7 D557 Q3007 M9 D3101 B7 D556 Q3001 N8 D3102 B7 D555 Q3006 N10 D2161 G9 D554 Q2304 I7 D2105 G10 D553 Q2303 M6 D2104 F9 D552 Q2301 I7 D2103 G10 D551 Q2103 I8 D2102 G9 D511...
  • Seite 32 Y - BOARD TNP8EY012 TRANSISTORS Q909 Q908 Q907 Q906 Q905 Q354 Q353 Q352 Q351 DIODES D906 D905 D904 D903 D902 D901 D364 D363 D362 D361 D360 D359 D358 D357 D356 D355 D354 TEST POINTS TPY6 H7 TPY5 E5 TPY4 E4 TPY3 F2 TPY2 G4 TPY1 F2...
