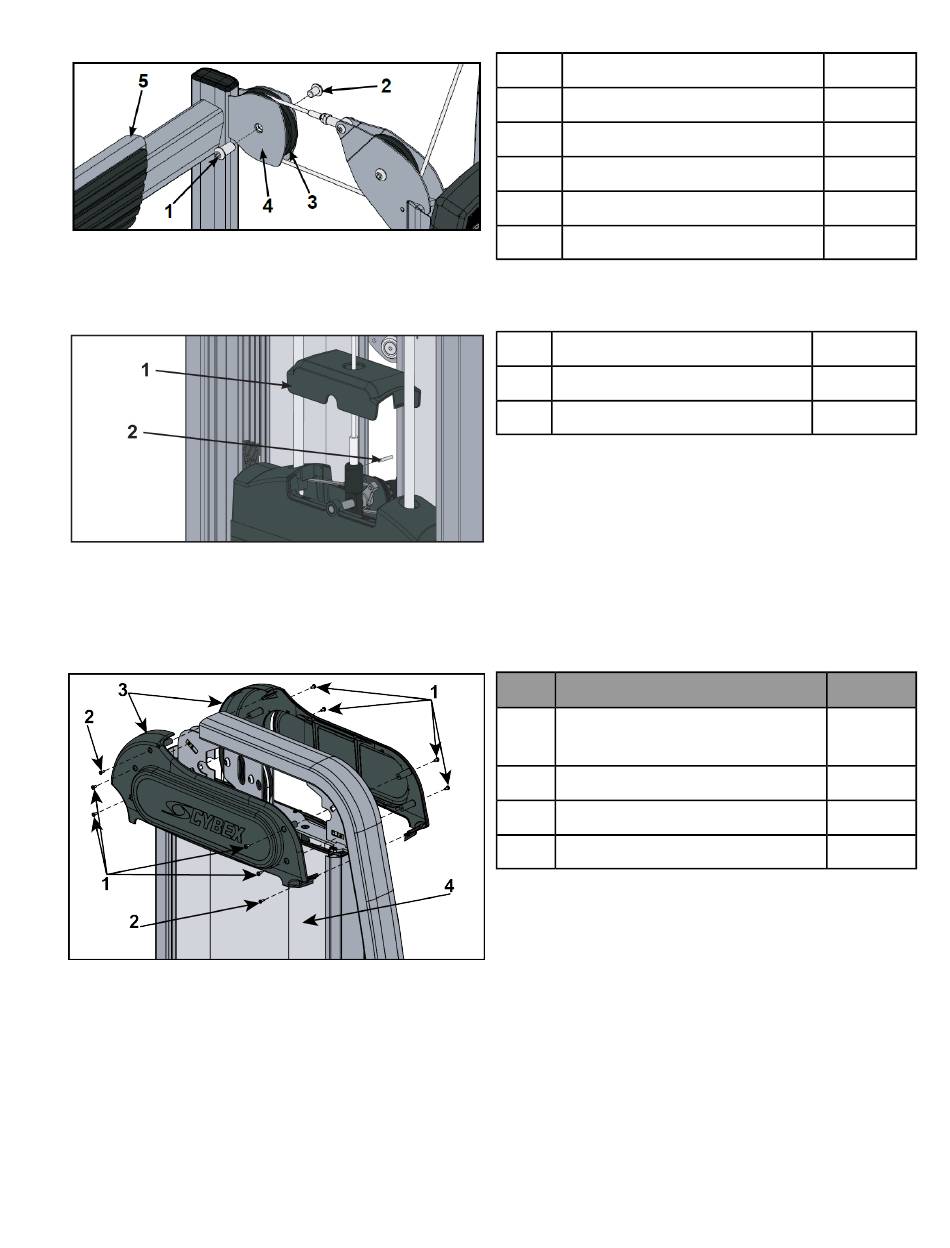

2. Halbrundkopf- und Kabelzugschrauben, die die Kabelzugeinheit an der Kabelzughalterung sichern, mit Hilfe
von zwei 5/16-Zoll-Inbusschlüsseln einbauen.
3. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben. Das Kabel nach unten ziehen
bis es gespannt ist. Den Spiralspannstift, der den Kabelzug mit dem obersten Gewicht verbindet, anbringen.
4. Stellen Sie sicher, dass das Kabel sich reibungslos bewegt.
5. Die Rückplatte anbringen.
6. Die oberen Abdeckungen (vorn und hinten) mit zehn Schrauben mit Hilfe eines Kreuzschlitzschraubenziehers
am Rahmen befestigen.
Verankern Sie das Gerät fest im Boden
Der Besitzer sollte eine Benutzung des Geräts erst erlauben, wenn es, wie unten beschrieben, richtig befestigt ist.
1
2
Halbrundkopfschraube
3
4
5
1
Obere Gewichtsabdeckung
2
US 10-32 Schraube (entspricht in
1
2
3
4
Seite 16 von 25
Beschreibung
Kabelzugschraube
Kabelzugeinheit
Kabelzughalterung
Fußplatte
Beschreibung
Spiralspannstift
Beschreibung
etwa M5 x 0,80)
Schraube SAE 8
Obere Abdeckung
Rückplatte
Menge
1
1
1
1
1
Menge
1
1
Menge
8
2
2
1
