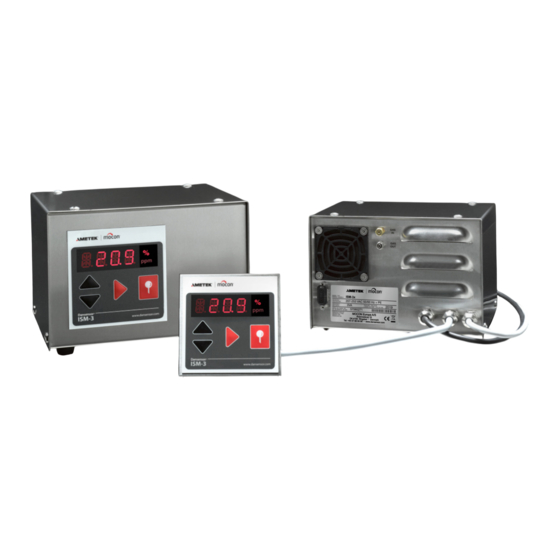

Ametek mocon Dansensor ISM-3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
P/N 200115-I
09/2021
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ametek mocon Dansensor ISM-3

Inhaltszusammenfassung für Ametek mocon Dansensor ISM-3

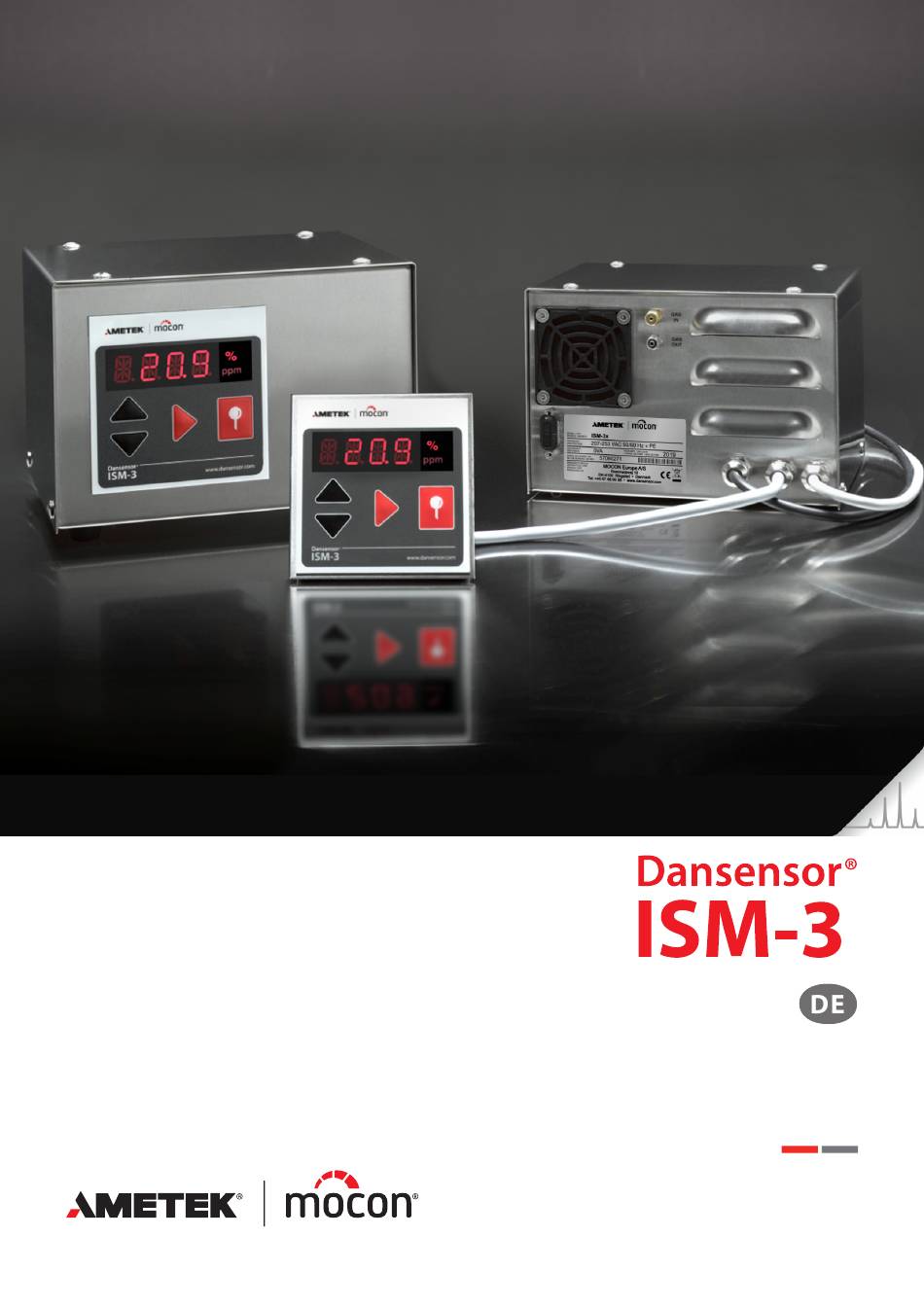

  • Seite 1 Bedienungsanleitung P/N 200115-I 09/2021...
  • Seite 2 Diese leere Seite wurde eingefügt, um den doppelseitigen Druck des Dokuments zu ermöglichen!
  • Seite 3 Dansensor ISM-3 Bedienungsanleitung ® Bedienungsanleitung Herausgegeben von: MOCON Europe A/S Rønnedevej 18 4100 Ringsted, Denmark Tel +45 57 66 00 88 info.dk.mocon@ametek.com www.ametekmocon.com P/N 200115-I 09/2021...
  • Seite 4 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 5: Inhaltsverzeichnis

    Dansensor ISM-3 Bedienungsanleitung ® Inhalt 1. Einleitung ..........5 2.
  • Seite 6 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 7: Einleitung

    Dansensor ISM-3 Bedienungsanleitung ® 1. Einleitung Der Dansensor® ISM-3 ist ein Sauerstoffanalysator, der die Konzentration von Sauerstoff (O in einem Gasmischung messen kann. Die gemessene O -Konzentration wird auf einem gut ablesbaren, großen Display angezeigt. Der ISM-3 kann über eine einfache Menüstruktur so programmiert werden, dass bei einer zu hohen oder zu niedrigen Sauerstoffkonzentration ein Alarm ausgelöst wird.
  • Seite 8 Bedienungsanleitung Dansensor ISM-3 ® Folgende Merkmale zeichnen den ISM-3 Sauerstoffanalysator aus: Präzises und schnelles Messen  Deckt alle Messbereiche von 100% bis 0ppm mit automatischem Bereichswechsel  Wahlfreie externe Messsteuerung  Stabiler Langzeit-Sensor - lange Intervalle ohne Kalibrierung  Automatische Steuerung des Messgasflows ...

  • Seite 9: Sicherheitsvorschriften

    Dansensor ISM-3 Bedienungsanleitung ® 2. Sicherheitsvorschriften Im Interesse der eigenen Sicherheit und der Qualität der Arbeit, die mit diesem Gerät ausgeführt wird, sollten diese Anweisungen unbedingt beachtet werden. Im Folgenden werden die untenstehenden Bezeichnungen verwendet: "GEFAHR" als Bezeichnung für einen Zustand, der mit Lebensgefahr oder ernster Verletzungsgefahr verbunden sein KANN.
  • Seite 10 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 11: Anschluss

    Dansensor ISM-3 Bedienungsanleitung ® 3. Anschluss  ST1: Gasalarm- und Systemalarm-Ausgang. Relaisanschluss. Max. 48V, 1A Stift 1: Gemeinsames Terminal (COMMON) Stift 2: Kontaktset mit Einschaltfunktion (normalerw. Angeschlossen) (N.C.) Stift 3: Kontaktset mit Einschaltfunktionen (normalerw. offen) (N.O.) Stift 4: Nicht angeschlossen ...
  • Seite 12 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 13: Betrieb

    Dansensor ISM-3 Bedienungsanleitung ® 4. Betrieb Der ISM-3 hat 4 Tasten und ein großes Leuchtdisplay, auf dem die O -Konzentration angezeigt wird. Abb. 3. ISM-3 Bedienungstafel Inbetriebnahme Der ISM-3 beginnt mit einem etwa 10 Sekunden dauernden Selbsttest. Danach beginnt das Gerät mit dem Vorheizen (Dauer 10 Minuten).

  • Seite 14: Benutzung Der Tasten - Allgemeines

    Bedienungsanleitung Dansensor ISM-3 ® Benutzung der Tasten - Allgemeines Die den einzelnen Tasten zugeordneten Funktionen werden erst nach Loslassen der Taste aktiviert. Wenn ein Parameter gewählt ist, erscheint zuerst etwa 1 Sekunde lang die AL.HI Bezeichnung - z.B. für Flow, für hohen Sauerstoffalarm etc.

  • Seite 15: Alarmgrenzen Einstellen

    Dansensor ISM-3 Bedienungsanleitung ® Alarmgrenzen einstellen AL.HI AL.Lo Der ISM-3 hat zwei progammierbare Alarmgrenzen, (Sauerstoff hoch-Alarm) und (Sauerstoff niedrig-Alarm). Bei Über- oder Unterschreiten der Alarmgrenzen wird das Relais betätigt. Die Alarmgrenzen können wie folgt geändert werden: 2 oder 3 Mal drücken, je nachdem ob ein Hoch- oder ein Niedrig-Alarm geändert werden soll.

  • Seite 16: Untermenüs

    Bedienungsanleitung Dansensor ISM-3 ® Untermenüs Der ISM-3 hat drei Untermenüs, wie Abb. 4 zeigt. Abb. 4. ISM-3 Untermenüs gleichzeitig drücken und 3 Sekunden lang halten (der ISM-3 darf nicht im  Untermenü stehen). Jetzt besteht Zugriff auf drei Untermenüs:  SET.

  • Seite 17: Das Einstellmenü

    Dansensor ISM-3 Bedienungsanleitung ® SET. Das Einstellmenü drücken, wenn set auf dem Bildschirm erscheint. 2. Mit den gewünschten Parameter wählen. 3 Sekunden lang drücken, um den Wert zu ändern. (Eintasten von Werten - siehe Kapitel „Alarmgrenzen einstellen“ auf Seite - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - FLO.L •...

  • Seite 18: Konfigurieren Von Zusatzausrüstung, Relais Und Externer Mess-Steuerung

    Bedienungsanleitung Dansensor ISM-3 ® Konfigurieren von Zusatzausrüstung, Relais und externer Mess-steuerung Im Einstellmenü ist der Parameter wie folgt definiert: Die erste Ziffer (von links) legt fest, von wo aus und wie der Messvorgang gestartet und  gestoppt werden kann. Die zweite Ziffer muss 0 sein und ist künftigen Anwendungen vorbehalten. ...

  • Seite 19: Wartung

    Dansensor ISM-3 Bedienungsanleitung ® 5. Wartung ISM-3 erfordert nur einen minimalen Wartungsaufwand, und da der Sauerstoffsensor sehr langzeitstabil arbeitet, braucht das Gerät unter normalen Betriebsbedingungen außerhalb der obligatorischen Wartungsintervalle von 12 Monaten nicht kalibriert zu werden. Siehe „Empfehlungen“ auf Seite Arbeitet das Gerät in einer sehr staubigen Umgebung, muss das Kühlungsluftfilter unter Umständen öfter als alle 12 Monate gewechselt werden.
  • Seite 20 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 21: Kalibrierung

    Dansensor ISM-3 Bedienungsanleitung ® 6. Kalibrierung Außer mit atmosphärischer Luft kann mit bis zu vier Kalibriergasen kalibriert werden. Wenn nach der letzten Kalibrierung eine Offset-Justierung vorgenommen wurde, muss bei der nächsten Kalibrierung des Gerätes von vorn begonnen werden, d.h., es muss zuerst mit 20.946% O kalibriert werden.

  • Seite 22: Offset-Justierung

    Bedienungsanleitung Dansensor ISM-3 ® 4. Den ISM-3 mindestens 4 Minuten lang an dem Gas messen lassen. Beim Kalibrieren mit Gasen von weniger als 1000ppm sollte etwa 10 Minuten lang gemessen werden. Vor der Kalibrierung überprüfen, ob die O -Anzeige im Display etwa 1 Minute lang stabil ist. Wenn die Anzeige stabil ist, überprüfen, ob der angezeigte O -Wert ziemlich genau dem Analysewert des Kalibriergases entspricht.

  • Seite 23: Fehleranzeige/Fehlerbehebung

    Dansensor ISM-3 Bedienungsanleitung ® 7. Fehleranzeige/Fehlerbehebung ER.XX Im ISM-3 werden alle Fehlermeldungen als dargestellt, wobei eine spezifische Fehlernummer ist. Die Fehlernummern gruppieren sich wie folgt: Fehler Nummer Beschreibung Bereich 1 - 9 Benutzerfehler. Eingabe nicht im gültigen Bereich etc. 30 - 31 Möglicherweise Hardware-Fehler.

  • Seite 24: Mögliche Ursache

    Bedienungsanleitung Dansensor ISM-3 ® Problem Mögliche Ursache Mögliche Lösung ISM-3 zeigt höheren Undichtigkeiten im Anschlüsse des Messgasschlauchs Sauerstoffgehalt als System Fehlerhafte überprüfen. Kalibrierdaten überprüfen erwartet Kalibrierung er. 1 SET. Display zeigt: Ungültige Eingabe im Nachschauen im „Das Einstellmenü “ Einstellmenü auf Seite 15, in welchem Bereich die Werte liegen dürfen.
  • Seite 25 Dansensor ISM-3 Bedienungsanleitung ® Problem Mögliche Ursache Mögliche Lösung er.30 Display zeigt: Hardwarefehler. Das ISM-3 ausschalten, 10 Sekunden warten Signal für einen Ausfall und wieder einschalten. Tritt der Fehler der Stromversorgung wieder auf, Gerät zur Reparatur ist konstant hoch. einschicken. Um weiterzumachen, drücken.
  • Seite 26 Bedienungsanleitung Dansensor ISM-3 ® Problem Mögliche Ursache Mögliche Lösung er.52 Display zeigt: Erreicht keine stabile Gerät ausschalten, 10 Sekunden warten Vorheiztemperatur. und wieder einschalten. Tritt der Fehler Schwankt um mehr als immer noch auf, das Gerät zur Reparatur +-30 ° einschicken.

  • Seite 27: Ersatzteile Und Zubehör

    Dansensor ISM-3 Bedienungsanleitung ® 8. Ersatzteile und Zubehör Standardzubehör (mitgeliefert) USB, Bedienungsanleitungen  1 Meter Edelstahlrohr 1/16x1,0  T-Stutzen 1/8" zum Absaugen des Messgases  Montagebeschläge 4 (nur für Einbaumodell)  1 Meter Schlauch ø5/3 mm  Option, Spannungsausgang, ISM-3 ...
  • Seite 28 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...

  • Seite 29: Spezifikationen

    Dansensor ISM-3 Bedienungsanleitung ® 9. Spezifikationen Sensor Festkörper-Ionenleiter mit stabilisiertem Zirkonoxid-Elektrolyt Temperatur 1000K (727°C) Vorheizzeit 10 Min., volle Spezifikation nach 20 Min. Kalibrierintervall 12 Monate Referenzgas Atmosphärische Luft (20.946% Sauerstoff ) Sensor Ansprechzeit Weniger als 50 msek System Ansprechzeit T90 (100-1000ppm): Typisch 8 Sekunden T90 (1000-100ppm): Typisch 15 Sekunden Ansprechzeit abhängig von Flow und Messgasschlauch Kalibrierung...

  • Seite 30: Betrieb Und Anschluss

    Bedienungsanleitung Dansensor ISM-3 ® Hat der ISM-3 eine eingebaute Pumpe, wird das Gas bei Atmosphärendruck vom Messpunkt abgesaugt. Beim Kalibrieren wird das Gas von einem Gasüberlauf abgesaugt, dem ungefähr 0,5 l/min zugeleitet werden müssen. 0,5 l/min Gas ein Druck Sensor Sensor Släuche: ID = min.

  • Seite 31: Technische Daten

    Dansensor ISM-3 Bedienungsanleitung ® Technische Daten Netzstrom 230 VAC (115 VAC) +/- 10%, 50-60 Hz Verbrauch max. 70 VA Netzsicherung 0,63 AT at 230 V (1,6 AT at 115 V) Zulässige Umgebungstemp. 0 bis 40°C. Weniger als 95% RF bis 35°C. während des Betriebes Lineare RF-Reduktion mit 3%RF/°C zwischen 35°C und 40°C.
  • Seite 32 Bedienungsanleitung Dansensor ISM-3 ® P/N 200115-I 09/2021...
  • Seite 33 Diese leere Seite wurde eingefügt, um den doppelseitigen Druck des Dokuments zu ermöglichen!
