Astm-Konforme Begrenzungsplatten - Mocon Dansensor Lippke 4000 Bedienungsanleitung

20 Bedienungsanleitung

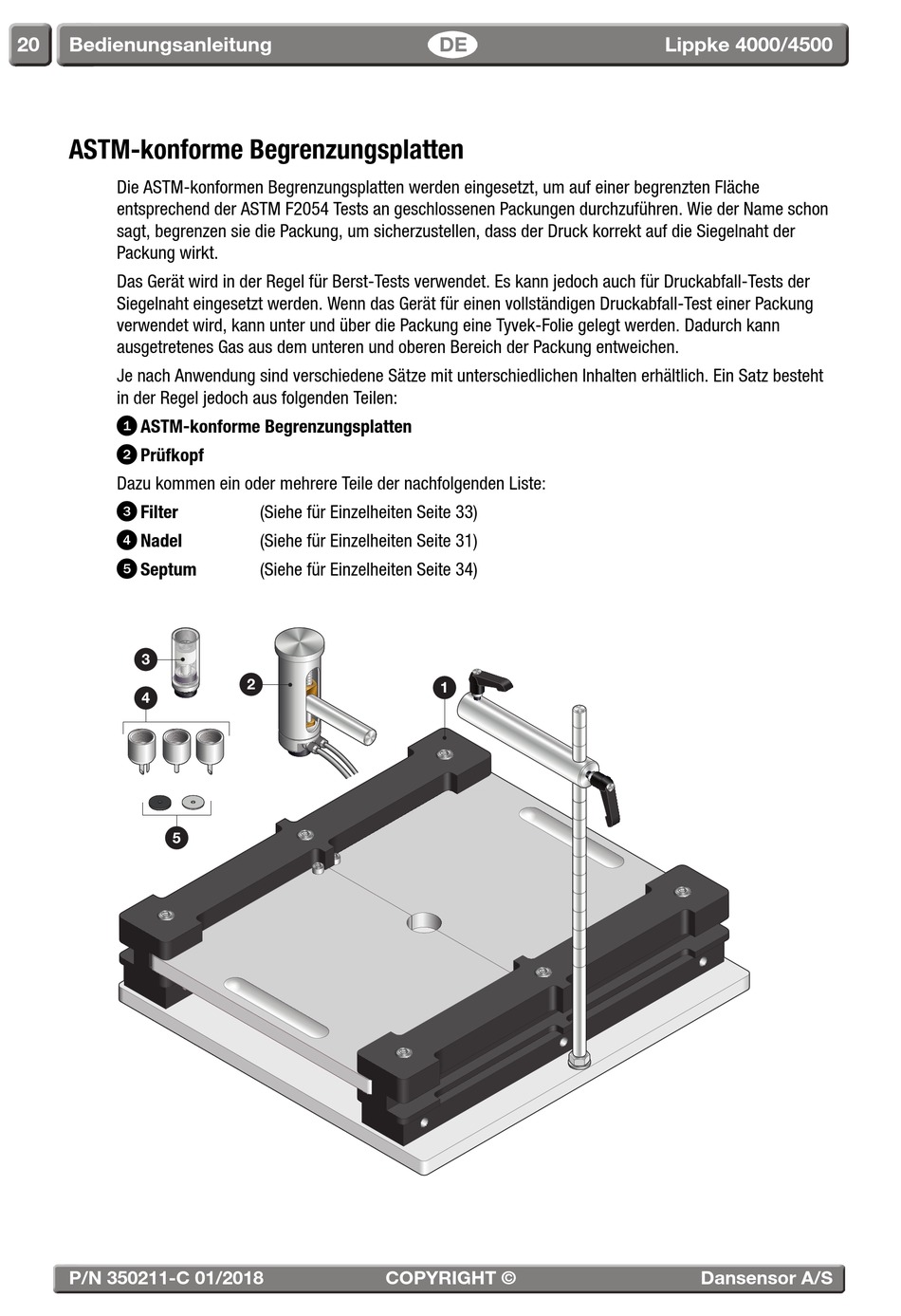

ASTM-konforme Begrenzungsplatten

Die ASTM-konformen Begrenzungsplatten werden eingesetzt, um auf einer begrenzten Fläche
entsprechend der ASTM F2054 Tests an geschlossenen Packungen durchzuführen. Wie der Name schon
sagt, begrenzen sie die Packung, um sicherzustellen, dass der Druck korrekt auf die Siegelnaht der
Packung wirkt.
Das Gerät wird in der Regel für Berst-Tests verwendet. Es kann jedoch auch für Druckabfall-Tests der
Siegelnaht eingesetzt werden. Wenn das Gerät für einen vollständigen Druckabfall-Test einer Packung
verwendet wird, kann unter und über die Packung eine Tyvek-Folie gelegt werden. Dadurch kann
ausgetretenes Gas aus dem unteren und oberen Bereich der Packung entweichen.
Je nach Anwendung sind verschiedene Sätze mit unterschiedlichen Inhalten erhältlich. Ein Satz besteht
in der Regel jedoch aus folgenden Teilen:

ASTM-konforme Begrenzungsplatten

Prüfkopf
Dazu kommen ein oder mehrere Teile der nachfolgenden Liste:

Filter

Nadel

Septum
3
4
5
P/N 350211-C 01/2018
(Siehe für Einzelheiten Seite 33)
(Siehe für Einzelheiten Seite 31)
(Siehe für Einzelheiten Seite 34)
