10
Bedienungsanleitung

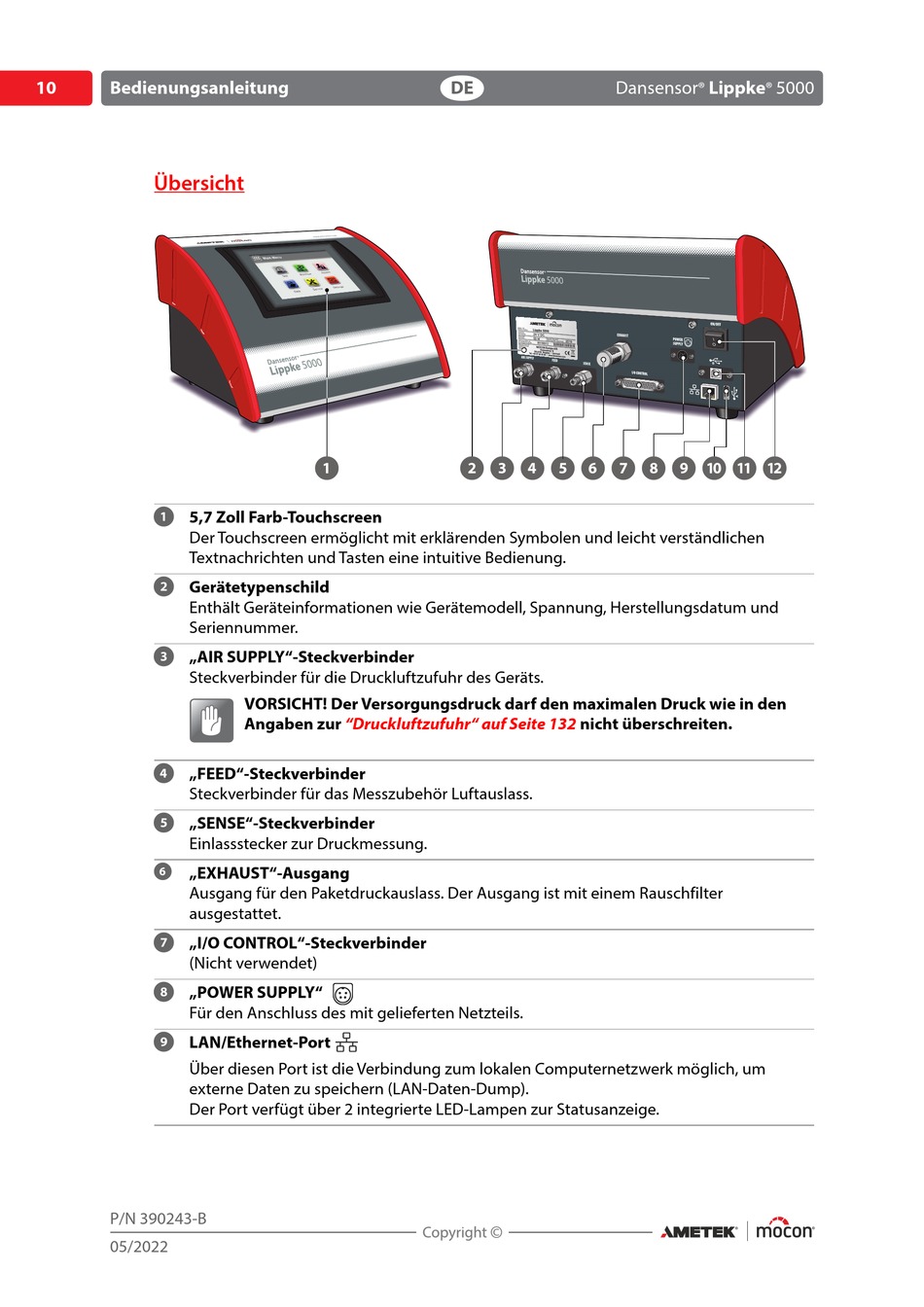

Übersicht
5,7 Zoll Farb-Touchscreen
Der Touchscreen ermöglicht mit erklärenden Symbolen und leicht verständlichen
Textnachrichten und Tasten eine intuitive Bedienung.
Gerätetypenschild
Enthält Geräteinformationen wie Gerätemodell, Spannung, Herstellungsdatum und
Seriennummer.
„AIR SUPPLY"-Steckverbinder
Steckverbinder für die Druckluftzufuhr des Geräts.
„FEED"-Steckverbinder
Steckverbinder für das Messzubehör Luftauslass.
„SENSE"-Steckverbinder
Einlassstecker zur Druckmessung.
„EXHAUST"-Ausgang
Ausgang für den Paketdruckauslass. Der Ausgang ist mit einem Rauschfilter
ausgestattet.
„I/O CONTROL"-Steckverbinder
(Nicht verwendet)
„POWER SUPPLY"
Für den Anschluss des mit gelieferten Netzteils.
LAN/Ethernet-Port
Über diesen Port ist die Verbindung zum lokalen Computernetzwerk möglich, um
externe Daten zu speichern (LAN-Daten-Dump).
Der Port verfügt über 2 integrierte LED-Lampen zur Statusanzeige.
P/N 390243-B
05/2022
VORSICHT! Der Versorgungsdruck darf den maximalen Druck wie in den
Angaben zur
"Druckluftzufuhr" auf Seite 132
DE
Dansensor
nicht überschreiten.
Lippke
5000
®
®
