Aufbau und Funktion

5.1 SPACELITE
Tortyp
HT40
HTvision
HT60
HT60XL
HT80 + HT80XL
HT150
HT150XL
Option
Feucht- und Nassraum
Wärmedämmung
Vision
Sichtfenster
Softdrive
(Frequenzumrichter-
steuerung)
5.2

Funktionsweise der Toranlage

®
Das SPACELITE besteht aus mehreren Torblättern, die durch Führungsrollen geführt und in Position
gehalten werden. Die Führungsrollen sind an der Tragkette befestigt. Die Torblätter sind mittels Tragkette
miteinander verbunden. Das Tor kann mit Bedientastern oder mit anderen Befehlsgebern (z.B. Funk,
Radarmelder, optische Sensoren) geöffnet und geschlossen werden. Beim Öffnen reihen sich die Torblätter
kompakt hinter dem Sturz auf. Beachten Sie hierzu auch das Kapitel 7 Bedienung.
Butzbach GmbH Industrietore
®
Tortypen und Optionen
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 40 mm
Torblatthöhe ca. 500mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Echtglas-Torblättern (Isolierglas Einbausträke 24mm)
Torblatthöhe ca. 500mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 60 mm
Torblatthöhe ca. 500mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 60 mm
Torblatthöhe ca. 1000mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 80 mm
Torblatthöhe ca. 1000mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 150 mm
Torblatthöhe ca. 1000mm, Antrieb mit Getriebemotor
®
SPACELITE Standard mit Fiberglas-Stegdoppelplatten mit Einbaustärke von 150 mm
Torblatthöhe ca. 1000mm, Antrieb mit Hydraulikantrieb
®
SPACELITE -Ausführung mit zusätzlichem Ausstattungspaket für Waschanlagen
Erhöhung der Wärmedämmung durch zusätzliche Einschubfolien in den Fiberglas-
Stegdoppelplatten
Torblatt mit transparenter Kunststoffglasfüllung (nur HT40 und HT60) bzw.
Isolierglasfüllung (nur HT40) mit senkrechten Kämpfern
Ovales Sichtfenster aus Isolierglas in Fiberglas-Torblatt verbaut (nur HT60XL, HT80 und
HT150)
Anzahl abhängig von Torbreite und Windlast
Höhere Öffnungsgeschwindigkeit bei HT40

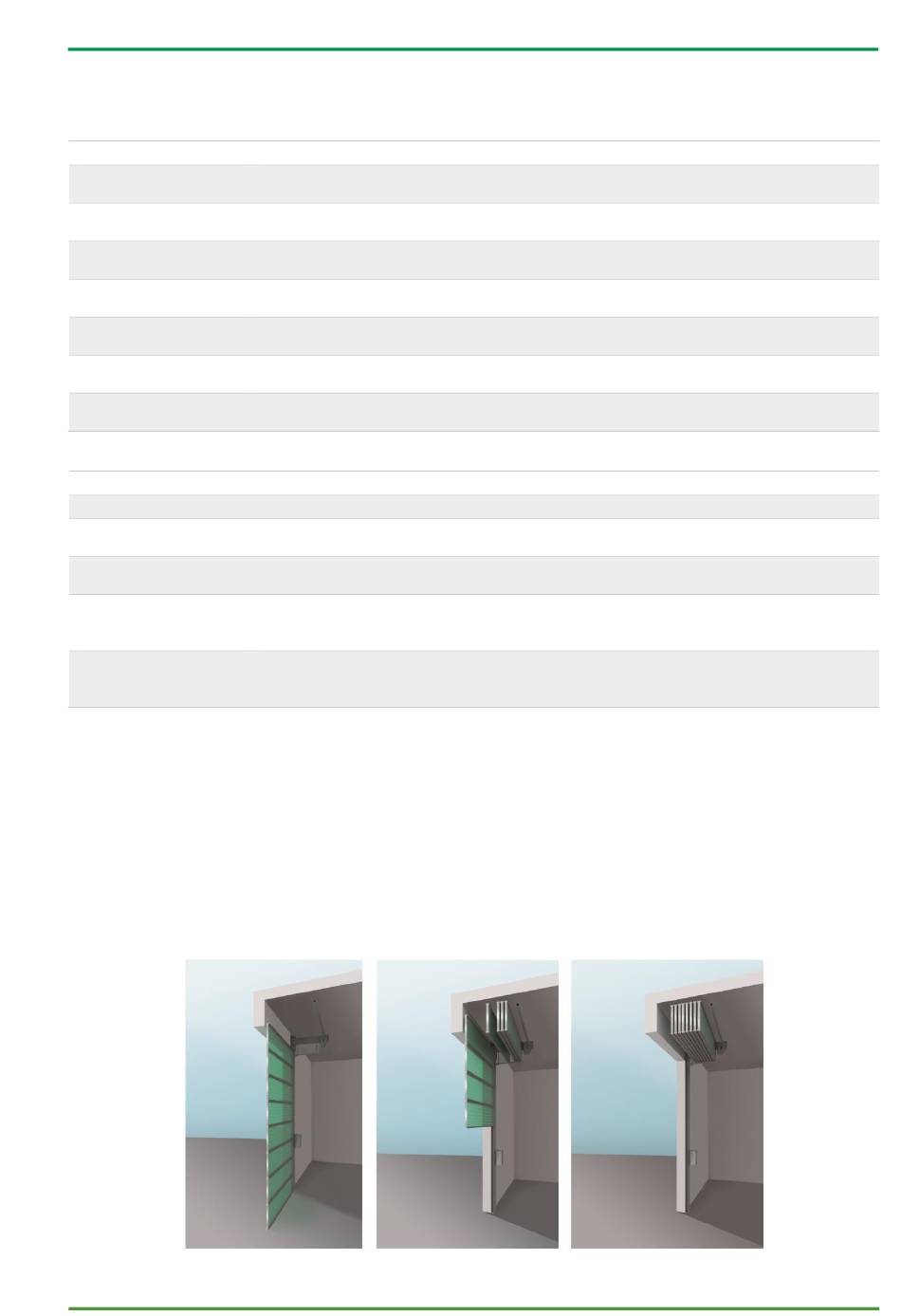

Abbildung 1 Öffnungstechnik der SPACELITE
