Das Vorwort Die Gestaltungsmerkmale dieser Bedienungsanleitung Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So sicheren können Sie leicht feststellen, ob es sich um Gebrauch Ihres Plattenspielers, im Folgenden Plattenspieler oder Gerät genannt. Die normalen Text, Bedienungsanleitung ist Bestandteil des Gerätes und Aufzählungen,...
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden Dieses Gerät der Unterhaltungselektronik dient zum sind. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte Abspielen und Digitalisieren von Schallplatten. Das Gerät ist zuerst die Sicherheitshinweise und die Installationsanleitung für den privaten Gebrauch konzipiert und nicht für aufmerksam durch.
Sicherheit und Aufstellen des Plattenspielers Sicherheit und Aufstellen des Die Steckdose muss immer leicht erreichbar sein, damit der Netzstecker in einer Gefahrensituation leicht Plattenspielers entfernt werden kann! Beim Abziehen des Netzsteckers von der Steckdose Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch immer am Netzstecker ziehen - nie am Kabel.
Seite 6
Sicherheit und Aufstellen des Plattenspielers Hören Sie Musik nicht mit großer Lautstärke. Dies Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, kann zu bleibenden Gehörschäden führen. und die auslaufende Flüssigkeit kann zu erheblicher Dieses Gerät ist nicht dafür bestimmt, durch Personen Beschädigung bzw.
Sicherheit und Aufstellen des Plattenspielers Aufstellen Beachten Sie, dass die Gerätefüße u.U. farbige Abdrücke auf bestimmten Möbeloberflächen Der Standort darf nicht in Räumen mit hoher hinterlassen könnten. Verwenden Sie einen Schutz Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt zwischen Ihren Möbeln und dem Gerät. werden, da Niederschläge von Kondenswasser zur Halten Sie das Gerät von Geräten fern, die starke Beschädigung des Gerätes führen können.

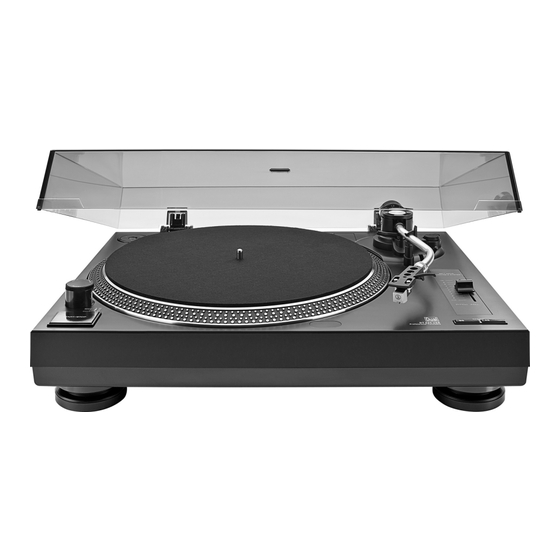

Die Beschreibung des Plattenspielers Die Beschreibung des Bei fehlenden oder defekten Zubehörteilen wenden Sie sich bitte an den Hersteller. Siehe S. 24. Plattenspielers Die besonderen Eigenschaften Der Lieferumfang Mit diesem Gerät können Sie: Schallplatten für 33- und 45 U/min abspielen. è...
Die Beschreibung des Plattenspielers Die Geräteoberseite START/STOP: Taste Start/Stop Systemhalter Schraubring für Systemhalter Tonarm SPEED 33: Taste-Drehzahl für LP’s SPEED 45: Taste-Drehzahl für Singles PITCH ADJ.: Schieber zur Pitch-Einstellung (+10% …-10%) Hebel Tonarmlift Tonarmablage mit Klemme (als Transportsicherung) Anti-Skating-Einstellung Skala für Gegengewicht Ablage für Ersatznadel Gegengewicht Scharniere für Abdeckhaube...
Wie Sie den Plattenspieler zum Betrieb vorbereiten Wie Sie den Plattenspieler zum è Den Plattenteller auf die Achse aufsetzen. è Den Plattenteller so drehen, bis die Aussparung über Betrieb vorbereiten dem Antriebsmotor steht. Dann ist die messingfarbene Antriebsrolle sichtbar. è Überprüfen Sie vor der Montage das Zubehör auf è...
Wie Sie den Plattenspieler zum Betrieb vorbereiten Plattentellerbelag è Legen Sie den Plattentellerbelag (Antistatische Filzmatte) auf den Plattenteller 2 auf. Zentrierpuck Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern benötigt. Wird der Zentrierpuck gerade nicht gebraucht, können Sie diesen auf die dafür vorgesehene Ablage 1 legen.
Wie Sie den Plattenspieler zum Betrieb vorbereiten Tonarm Der Tonarm ist für den Transport an der Ablage mit der Klemme 15 gesichert. è Lösen Sie die Klemme 15 vor der ersten Inbetriebnahme. Für einen späteren Transport sollte der Tonarm wieder auf der Ablage mit der Klemme 15 gesichert werden, um Schäden durch Erschütterungen zu vermeiden.
Wie Sie den Plattenspieler zum Betrieb vorbereiten Anmerkung: Hinweis: Drehen im Uhrzeigersinn hebt den Tonarm. Der empfohlene Auflagedruck für das mitgelieferte Drehen im Gegenuhrzeigersinn senkt den Tonarm. Tonabnehmer-System beträgt 3,0 - 3,5 Gramm. Halten Sie sich im Zweifelsfall an die Empfehlung des Achten Sie während der Justierung der horizontalen ”0”- Tonabnehmer-Herstellers.
Wie Sie den Plattenspieler zum Betrieb vorbereiten Die Abdeckhaube Einstellbare Gerätefüße è Die Scharniere 20 am Gehäuse nach hinten Die verstellbaren Füße dienen zur Schwingungsisolierung schwenken. sowie zur Höheneinstellung und Justage des è Die Aufnahmen der Abdeckhaube rechts und links Plattenspielers.
Anschluss des Plattenspielers Anschluss des Plattenspielers PHONO/LINE-Schalter einstellen: links: Betrieb an LINE 2 (CH-2) rechts: Betrieb an PHONO 1 (CH-1)
Anschluss des Plattenspielers Wie Sie den PHONO/LINE-Schalter Netzanschluss einstellen è Stecken Sie den Netzstecker in eine Steckdose. è Stellen Sie den PHONO/LINE-Schalter 22 auf Hinweis: PHONO, wenn der Plattenspieler an den PHONO- Vergewissern Sie sich, dass die Betriebsspannung mit Buchsen angeschlossen ist, der örtlichen Netzspannung übereinstimmt, bevor Sie è...
Abspielen einer Schallplatte Abspielen einer Schallplatte è Stellen Sie den Lift-Hebel 14 nach unten. Der Tonarm senkt sich langsam auf die Schallplatte ab und die Wiedergabe beginnt. Vorgehensweise è Stellen Sie den Lift-Hebel 14 nach oben und führen è Legen Sie eine Schallplatte auf den Plattenteller. Sie den Tonarm nach beendetem Abspielen auf die Tonarmablage zurück.
Abspielen einer Schallplatte Abspielen einer 45 U /min- è Wenn man mit dem Pitch-Regler die Geschwindigkeit erhöht, läufen die Linien nach links. Schallplatte mit großem Mittelloch è Bei Verringerung der Geschwindigkeit laufen die è Stecken Sie den Zentrierpuck (45 U/min-Adapter) 1 Linien nach rechts.
CD oder DVD-Brenner zur Erstellung von Audio-CDs der Installation und Inbetriebnahme. Freien Festplattenspeicher für die Software- Audacity QR-Code Installation Zusätzlich freier Festplattenspeicher für das Hinweis: Digitalisieren Ihrer Musik Download der letzten geprüften Version und hilfreiche Tipps zur Einrichtung finden Sie unter: http://www.dual.de/audacity/...
Den Plattenspieler reinigen Den Plattenspieler reinigen Auswechseln der Nadel Die Abtastnadel ist durch den Abspielvorgang Stromschlag! natürlichem Verschleiß ausgesetzt. Wir empfehlen daher eine regelmäßige Überprüfung, die bei Diamant- Um die Gefahr eines elektrischen Schlags zu vermeiden, Abtastnadeln nach ca. 500 -1000 Spielstunden erfolgen dürfen Sie das Gerät nicht mit einem nassen Tuch oder sollte.
Montage eines anderen Tonabnehmer-Systems Montage eines anderen Weiß (L+) linker Kanal, Pluspol Tonabnehmer-Systems Blau (L-) linker Kanal, Minuspol Rot (R+) rechter Kanal, Pluspol è Lesen Sie vor der Montage die Anleitung des Herstellers des Tonabnehmer-Systems durch. Grün (R-) rechter Kanal, Minuspol è...
Wie Sie Fehler beseitigen Wie Sie Fehler beseitigen Symptom Mögliche Ursache/Abhilfe Wenn das Gerät nicht wie vorgesehen funktioniert, Schlechte Tonqualität, Die Nadel ist verschmutzt oder überprüfen Sie es anhand der folgenden Tabellen. starke Störgeräusche, abgenutzt. Die Nadel mit einem Tonaussetzer usw. Pinsel säubern bzw.
Technische Daten Technische Daten Geschwindigkeiten: 33 , 45 Upm Abmessungen (Breite x Höhe x Tiefe): 450 mm x 145 mm x 350 mm Frequenzbereich: 20 Hz – 20 kHz; (mit Abdeckung) +1/-3 dB bei 1 kHz Gewicht: 4,4 kg Phono Output 1.5 ~ 3.6 mV bei 1 kHz, 5 cm/s Level Motor:...
Wie Sie den Hersteller erreichen Wie Sie den Hersteller erreichen Wie Sie das Gerät entsorgen Altgeräte sind kein wertloser Abfall. Durch Dual GmbH umweltgerechte Entsorgung können wertvolle Rohstoffe Graf-Zeppelin-Str. 7 wiedergewonnen werden. Erkundigen Sie sich bei Ihrer D-86899 Landsberg Stadt- oder Gemeindeverwaltung nach Möglichkeiten www.dual.de...
