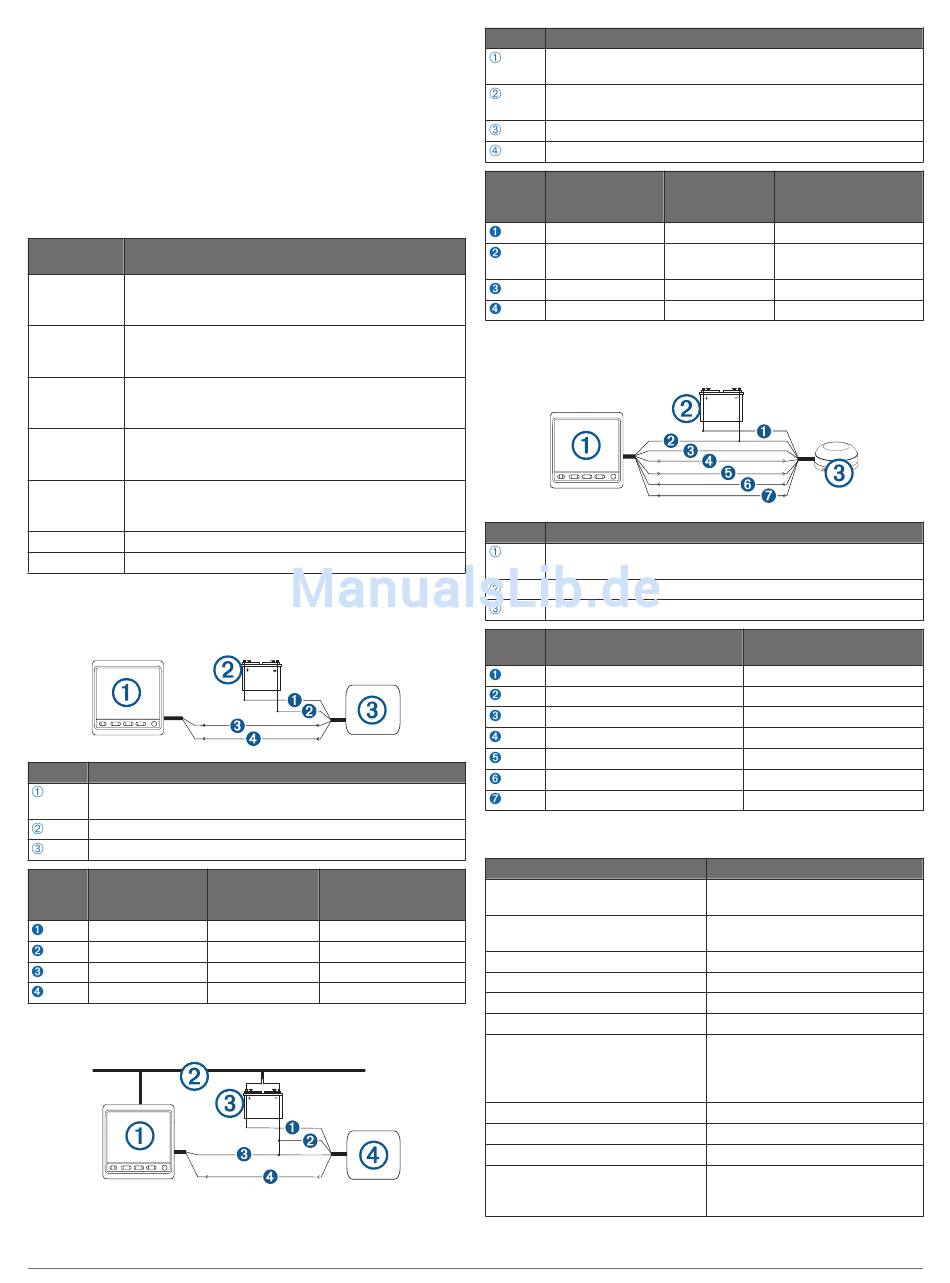

• Werden NMEA 0183 Geräte mit zwei Sendeleitungen
verbunden, müssen der NMEA 2000 Bus und das
NMEA 0183 Gerät nicht mit einer gemeinsamen Masse
verbunden sein.
• Wenn ein NMEA 0183 Gerät nur über eine Sendeleitung (Tx)
verfügt, müssen der NMEA 2000 Bus und das NMEA 0183
Gerät mit einer gemeinsamen Masse verbunden sein.
• Für längere Kabelwege sollten Sie mindestens ein Kabel mit
einem Querschnitt von 0,33 mm
• Verlöten Sie alle Anschlüsse, und versiegeln Sie sie mit
einem Schrumpfschlauch.
Leitungs­ Funktion der Leitung
farbe
Rot Eine rote Leitung ist nur bei bestimmten Varianten des
Datenkabels vorhanden. Sie sollte nicht verbunden
werden.
Schwarz Zubehör (-). Diese Leitung wird nur verwendet, wenn
das Marineinstrument mit einer Garmin HVS-GPS-
Antenne verbunden wird.
Gelb Zubehör (+). Diese Leitung wird nur verwendet, wenn
das Marineinstrument mit einer Garmin HVS-GPS-
Antenne verbunden wird.
Blau Tx/A (+). Diese Leitung wird nur verwendet, wenn das
Marineinstrument mit einer Garmin HVS-GPS-Antenne
verbunden wird.
Weiß Tx/B (-). Diese Leitung wird nur verwendet, wenn das
Marineinstrument mit einer Garmin HVS-GPS-Antenne
verbunden wird.
Braun Rx/A (+)
Grün Rx/B (-)
NMEA 0183 Schaltpläne
Dieser Schaltplan dient als Beispiel für die Verbindung eines
NMEA0183 Standardgeräts mit zwei Tx-Leitungen.
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
12-V-Gleichstromquelle
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Nicht verfügbar
Nicht verfügbar
Rx/A (+)
Rx/B (-)
Dieser Schaltplan dient als Beispiel für die Verbindung eines
NMEA 0183 Standardgeräts mit einer Tx-Leitung.
GNX 20/21 – Installationsanweisungen
2
(AWG 22) verwenden.
Farbe der Funktion der Leitung
Garmin­Leitung des NMEA 0183
Geräts
Nicht verfügbar Stromversorgung
Nicht verfügbar Daten, Masse
Braun Tx/A (+)
Grün Tx/B (-)
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
NMEA 2000 Netzwerk (muss mit der gleichen Masse wie das
NMEA Datenkabel verbunden werden)
12-V-Gleichstromquelle
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Nicht verfügbar
Nicht verfügbar
Rx/B (-)
Rx/A (+)
Dieser Schaltplan dient als Beispiel für die Verbindung mit einer
Garmin HVS-GPS-Antenne.
Element Beschreibung
Marineinstrument mit einem NMEA Datenkabel (nicht im
Lieferumfang enthalten)
12-V-Gleichstromquelle
Garmin HVS-GPS-Antenne
Element Leitungsfarbe des Marine­
instruments
Nicht verfügbar
Schwarz
Gelb
Blau
Weiß
Braun
Grün
Technische Daten
Angabe
Abmessungen ohne Sonnenschutz
(H × B × T)
Abmessungen mit Sonnenschutz
(H × B × T)
Gewicht ohne Sonnenschutz
Gewicht mit Sonnenschutz
Temperaturbereich
Sicherheitsabstand zum Kompass
Material
Leistungsaufnahme
Maximale Spannung
NMEA 2000 Eingangsspannung
NMEA 2000 Load Equivalency
Number (LEN), (Stromaufnahme
des Geräts)
Farbe der Funktion der Leitung
Garmin Leitung des NMEA 0183
Geräts
Nicht verfügbar Stromversorgung
Nicht verfügbar Stromversorgung,
Masse
Grün Daten, Masse
Braun Tx
Leitungsfarbe der Antenne
Rot
Schwarz
Orange
Weiß
Weiß/Orange
Grau
Weiß/Rot
Werte
110 x 115 x 30 mm (4,33 x 4,53 x
1,18 Zoll)
115 x 120 x 35,5 mm (4,53 x
4,72 x 1,4 Zoll)
247 g (8,71 Unzen)
283 g (9,98 Unzen)
-15 °C bis 70 °C (5 °F bis 158 °F)
209 mm (8,25 Zoll)
Gehäuse: Vollständig abgedich-
tetes Polycarbonat, wasserdicht
gemäß IEC 60529 IPX7
Anzeige: Blendfreies Glas
Maximal 2,5 W
32 V Gleichspannung
9 bis 16 V Gleichspannung
6 (300 mA bei 9 V Gleichspan-
nung)
3
