Garmin gnx 20 Installationsanleitung Seite 2

6
Setzen Sie das Marineinstrument in die Aussparung, um zu
überprüfen, ob die Montagelöcher auf der Schablone richtig
positioniert sind.
7 Wenn die Montagelöcher nicht richtig positioniert sind,
markieren Sie die richtigen Positionen der Montagelöcher.
8 Nehmen Sie das Marineinstrument aus der Aussparung.
9
Bringen Sie die 2,8-cm-Vorbohrungen (
Wenn Sie das Marineinstrument in Glasfasermaterial
einlassen, verwenden Sie, wie im entsprechenden Hinweis
ausgeführt, einen Senkkopfbohrer.
10
Entfernen Sie die Rückstände der Schablone.
11 Setzen Sie die mitgelieferte Dichtung auf die Rückseite des
Geräts, und tragen Sie seewassertaugliches Dichtungsmittel
um die Dichtung auf, damit kein Wasser hinter das
Armaturenbrett läuft.
12 Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
zugehörigen Schutzkappen abdecken.
13
Setzen Sie das Marineinstrument in die Aussparung.
14
Befestigen Sie das Marineinstrument mit den mitgelieferten
Schrauben sicher auf der Montagefläche.
Wenn Sie das Marineinstrument in Glasfasermaterial
einlassen, verwenden Sie, wie im entsprechenden Hinweis
ausgeführt, ein Schmiermittel.
15
Setzen Sie die Verkleidung
Hinweise zum Verbinden des Geräts
Das Marineinstrument wird über ein NMEA 2000 Netzwerk mit
der Stromversorgung und mit Datenquellen verbunden. Darüber
hinaus kann das Marineinstrument über ein Datenkabel (nicht im
Lieferumfang enthalten) mit einer NMEA 0183 Datenquelle
verbunden werden.
Hinweise für NMEA 2000 Verbindungen
Wenn auf dem Boot bereits ein NMEA 2000 Netzwerk
vorhanden ist, sollte es an das Stromnetz angeschlossen sein.
Schließen Sie das NMEA 2000 Netzkabel nicht an ein
vorhandenes NMEA 2000 Netzwerk an, da ein NMEA 2000
Netzwerk nur an eine Stromquelle angeschlossen sein darf.
2
7
/ Zoll) an.
64
auf.
HINWEIS
Wenn Sie das mitgelieferte NMEA 2000 Netzkabel anschließen,
müssen Sie es an den Zündschalter des Boots oder über einen
anderen Leitungsschalter anschließen. NMEA 2000 Geräte
bewirken die Entleerung der Batterie, wenn das NMEA 2000
Netzkabel direkt an die Batterie angeschlossen ist.
Das Marineinstrument wird über den Anschluss mit der
Bezeichnung „NMEA 2000" mit einem NMEA 2000 Netzwerk auf
dem Schiff verbunden. Das NMEA 2000 Netzwerk versorgt das
Marineinstrument mit Strom und stellt außerdem Daten von
Geräten bereit, die mit NMEA 2000 kompatibel sind, z. B.
Windsensoren. Mit den mitgelieferten NMEA 2000 Kabeln und
Steckern können Sie das Gerät entweder mit einem
vorhandenen NMEA 2000 Netzwerk verbinden oder bei Bedarf
ein NMEA 2000 Basisnetzwerk aufbauen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Laden Sie die Referenz herunter, indem Sie auf der
Produktseite für Ihr Gerät unter
„Manuals" klicken.

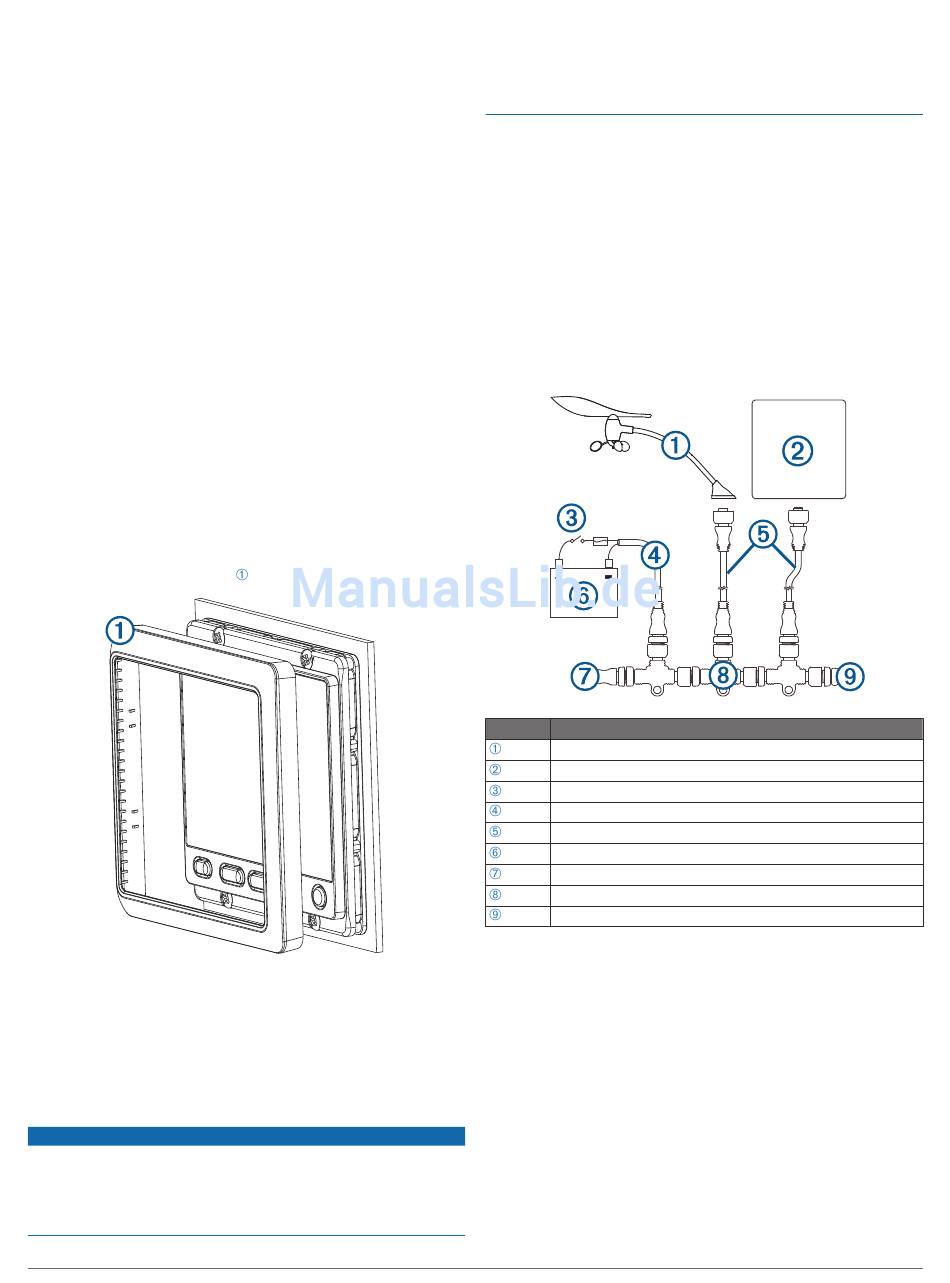

Element Beschreibung
Windsensor
Marineinstrument
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise für NMEA 0183 Verbindungen
• Das Marineinstrument kann über ein NMEA Datenkabel
(nicht im Lieferumfang enthalten) NMEA 0183 Daten von
einem Gerät erhalten. Eine Datenübertragung vom NMEA
0183 Gerät zum NMEA 2000 Netzwerk ist jedoch nicht
möglich.
• Wenn Sie ein älteres Garmin Marineinstrument ersetzen, das
derzeit ein NMEA Datenkabel nutzt, müssen Sie kein neues
Datenkabel erwerben. Allerdings müssen Sie möglicherweise
den Vierteldrehung-Sicherungsring durch einen
Sicherungsring mit Gewinde ersetzen. Weitere Informationen
erhalten Sie bei Ihrem Garmin Händler vor Ort oder unter
www.garmin.com.
• Die Installationsanweisungen aus dem Lieferumfang des mit
NMEA 0183 kompatiblen Geräts sollten Informationen zum
Identifizieren der Sendeleitungen (Tx) A (+) und B (-)
enthalten.
www.garmin.com auf den Link
GNX 20/21 – Installationsanweisungen
