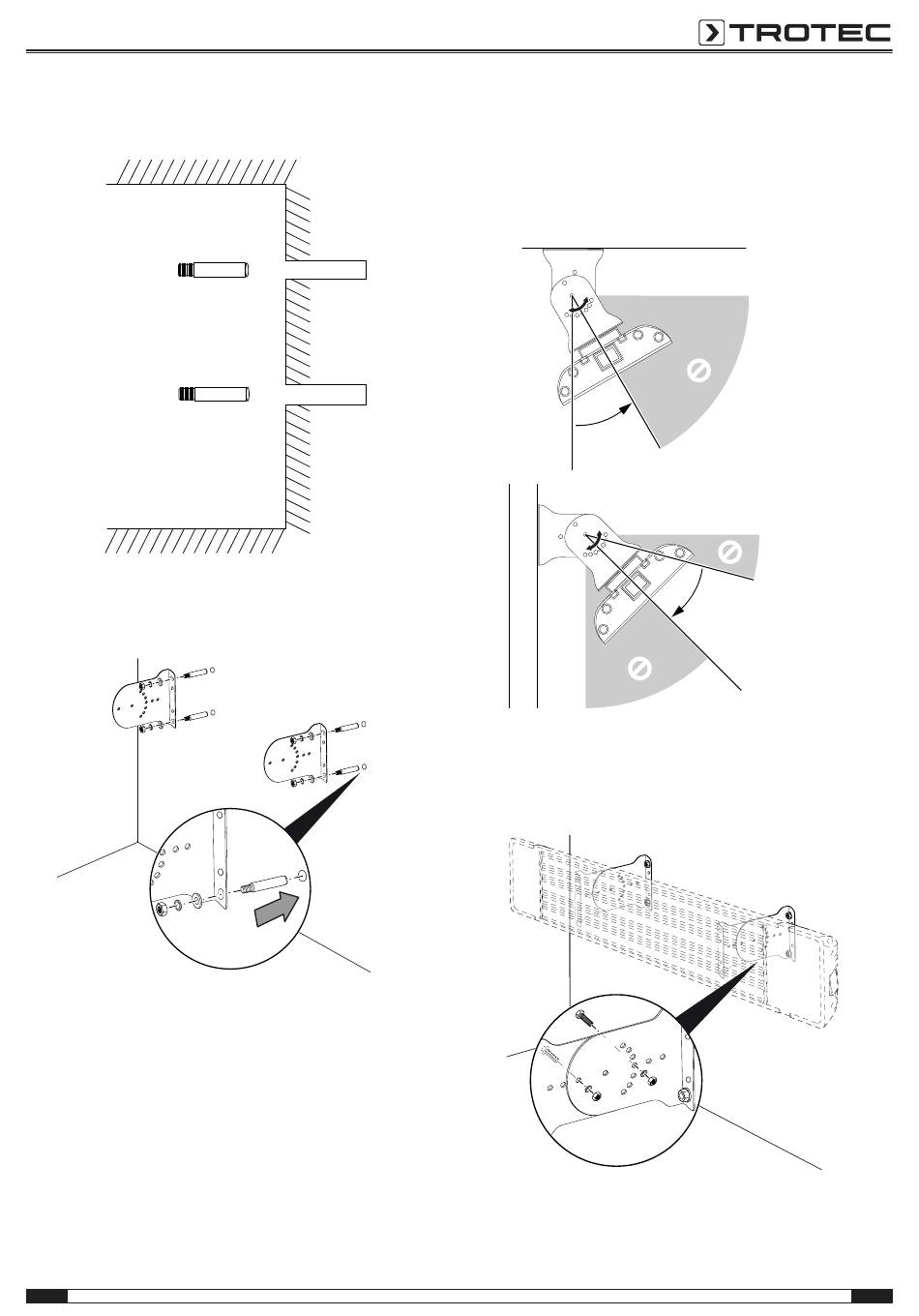

3. Nawierć otwory w zaznaczonych na ścianie / suficie
punktach.
4. Włóż odpowiednie kołki rozporowe do wywierconych
otworów.
5. Zamontuj kątownik mocujący do ściany lub sufitu.
6. Sprawdź czy kątownik mocujący jest prawidłowo
zamocowany.
PL
7. Urządzenie może być zainstalowane przy kącie nachylenia
8. Zamocuj kątowniki mocujące do urządzenia oraz do
9. Sprawdź, czy urządzenie zostało prawidłowo zamocowane.
promiennik ciepła niewidzialnego IRD 1200 / IRD 1800 / IRD 2400 / IRD 3200
0°, 15°, 30° lub 45 °.
Pamiętaj, że kąt nachylenia w przypadku montażu
ściennego wynosić musi 15°, 30° lub 45° oraz
odpowiednio 0°, 15° lub 30° w przypadku montażu
sufitowego.
30°
0°
ściany / sufitu pod odpowiednim kątem. Po każdej stronie
zastosuj po dwie śruby z łbem krzyżakowym, dwie małe
nakrętki (M4) oraz podkładki sprężynujące (Ø 4,1 mm).
15°
45°
