Verwandte Anleitungen für thomann Harley Benton HB-80R
Inhaltszusammenfassung für thomann Harley Benton HB-80R

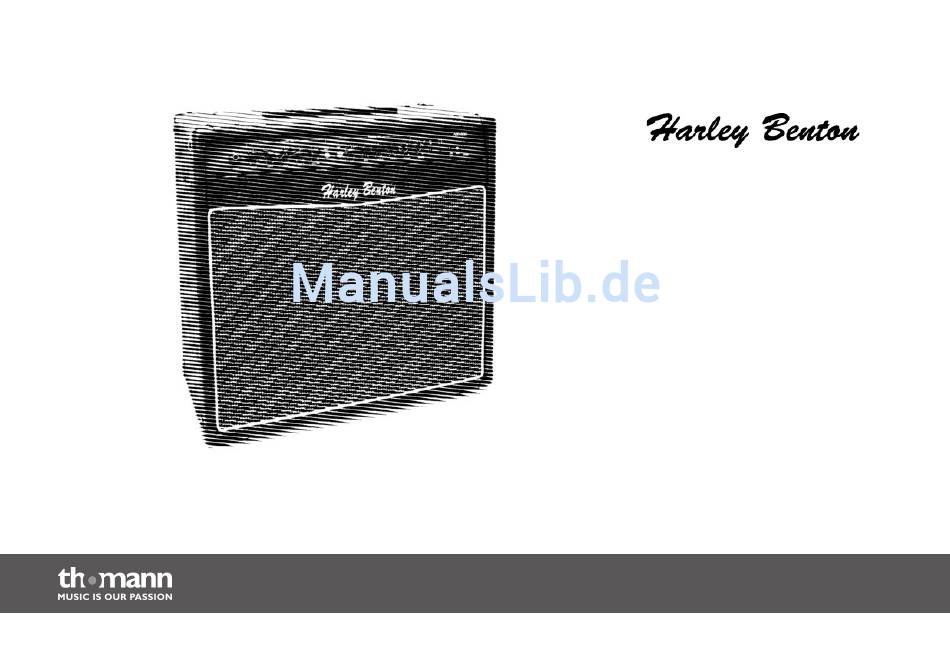

- Seite 1 HB-80R gitarrencombo bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.02.2014, ID: 152541...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 Anschlüsse und Bedienelemente....................14 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................22 Umweltschutz............................24 HB-80R... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor einer Gefahrenstelle. gitarrencombo...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Wiedergabe der Signale von Musikinstrumenten mit Gebrauch elektromagnetischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts Leistung 65 Watt 1 × 12-Zoll-Celestion-Lautsprecher Zwei Kanäle (umschaltbar) Effekt-Loop Integrierter Hall-Effekt Eingänge – – Fußschalter Ausgänge – Kopfhörer – Lautsprecher – Line Standby-Funktion gitarrencombo... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite gitarrencombo... - Seite 15 Anschlüsse und Bedienelemente 1 [INPUT] 6,35-mm-Klinkenbuchse zum Anschluss Ihres Instruments. An diesen Eingang können auch andere aktive Signalquellen wie z.B. CD- oder MP3-Player, Keyboard, Mixer etc. angeschlossen werden. 2 [GAIN] Regler zum Anpassen der Vorverstärkung des Signals auf Kanal 1. 3 [VOICE] Regler zum Anpassen der Klangfarbe von Kanal 1.
- Seite 16 Anschlüsse und Bedienelemente 7 [CHANNEL SELECT] Druckschalter zur Aktivierung von Kanal 1 oder Kanal 2. Die LED des aktiven Kanals leuchtet im Betrieb dauerhaft. 8 [GAIN ON] Druckschalter zum Zuschalten des Vorverstärkers (Gain) auf Kanal 2. 9 [GAIN] Regler zum Anpassen der Vorverstärkung des Signals auf Kanal 2. 11 [BASS] Regler zum Anpassen der Bass-Frequenz von Kanal 2.
- Seite 17 Anschlüsse und Bedienelemente 15 Aux-Eingang zum Anschluss eines MP3- oder CD-Players (3,5-mm-Klinkenbuchse). 16 Kopfhörer-Ausgang (3,5-mm-Klinkenbuchse). Beim Anschluss eines Kopfhörers werden die internen Lautsprecher automatisch stummgeschaltet. 17 [LINE OUT] Ausgang (3,5-mm-Klinkenbuchse) zum Anschluss eines externen Verstärkers oder Aufnahmegeräts. 18 [POWER] Netzschalter. Schaltet das Gerät ein und aus. 19 Status-Anzeige Kanal 1 Diese LED leuchtet im Betrieb, wenn Kanal 1 aktiv geschaltet ist.
- Seite 18 Anschlüsse und Bedienelemente 21 Status-Anzeige Kanal 2 Diese LED leuchtet im Betrieb, wenn Kanal 2 aktiv geschaltet ist. 22 Standby-Anzeige Diese LED leuchtet im Normalbetrieb rot. Wenn das Gerät 30 Minuten lang kein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es in den Standby-Betrieb. Sobald das Gerät wieder ein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es automatisch zurück in den Normalbetrieb und die LED leuchtet wieder rot.
- Seite 19 Anschlüsse und Bedienelemente Rückseite HB-80R...
- Seite 20 Anschlüsse und Bedienelemente 23 Kaltgeräteeinbaustecker mit Sicherungshalter. Technische Daten zu Ersatzsicherungen und zur Versorgungsspannung stehen unter bzw. neben dem Sicherungs‐ halter. 24 [FOOT SWITCH] Ausgangsbuchse zum Anschluss eines Fußschalters (6,35-mm-Klinkenbuchse). 25 [LOUDSPEAKER] Ausgangsbuchse zum Anschluss eines externen Lautsprechers (6,35-mm-Klinkenbuchse). 26 [FX SEND | RETURN] Ein- und Ausgangsbuchse zum Anschluss eines Effektgeräts (Effektweg) (6,35-mm-Klinkenbuchsen).
-
Seite 21: Technische Daten
Technische Daten Technische Daten Ausgangsleistung 65 W (RMS) an 4 Ω 40 W (RMS) an 8 Ω Bestückung 1 × 12-Zoll-Celestion-Lautsprecher Übertragungsbereich 50 Hz bis 8 kHz Eingangsimpedanz 220 kΩ Klirrfaktor (THD) 0,5% (typisch) Leistungsaufnahme max. 220 W Energieversorgung 220 – 240 V (AC), 50/60 Hz Abmessungen (B ×... -
Seite 22: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 23 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts)
-
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. HB-80R...
- Seite 26 Notizen gitarrencombo...
- Seite 28 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
