REFLECTOMETER "App"
Die "HD COAX CABLE REFLECTOMETER" App ermöglicht Ihnen die Überprüfung der korrekten
Impendanzanpassung eines 75Ω verteilnetzwerkes.
Mit Hilfe eines ROvER INSTRUMENT Messgerätes, in verbindung mit einer kalibrierten
Rauschquelle (zum Beispiel dem ROvER CNG 90 STC), kann ein Fehler im Kabel (Kabelbruch)
oder in der Terminierung (fehlerhafter 75Ω Abschlusswiderstand) des Netzwerkes erkannt
werden. Diese Fehler erzeugen im Spektrum eine Stehwelle, die am Messgerät sichtbar
gemacht wird und gemessen werden kann, wie in den folgenden Bildern gezeigt wird.

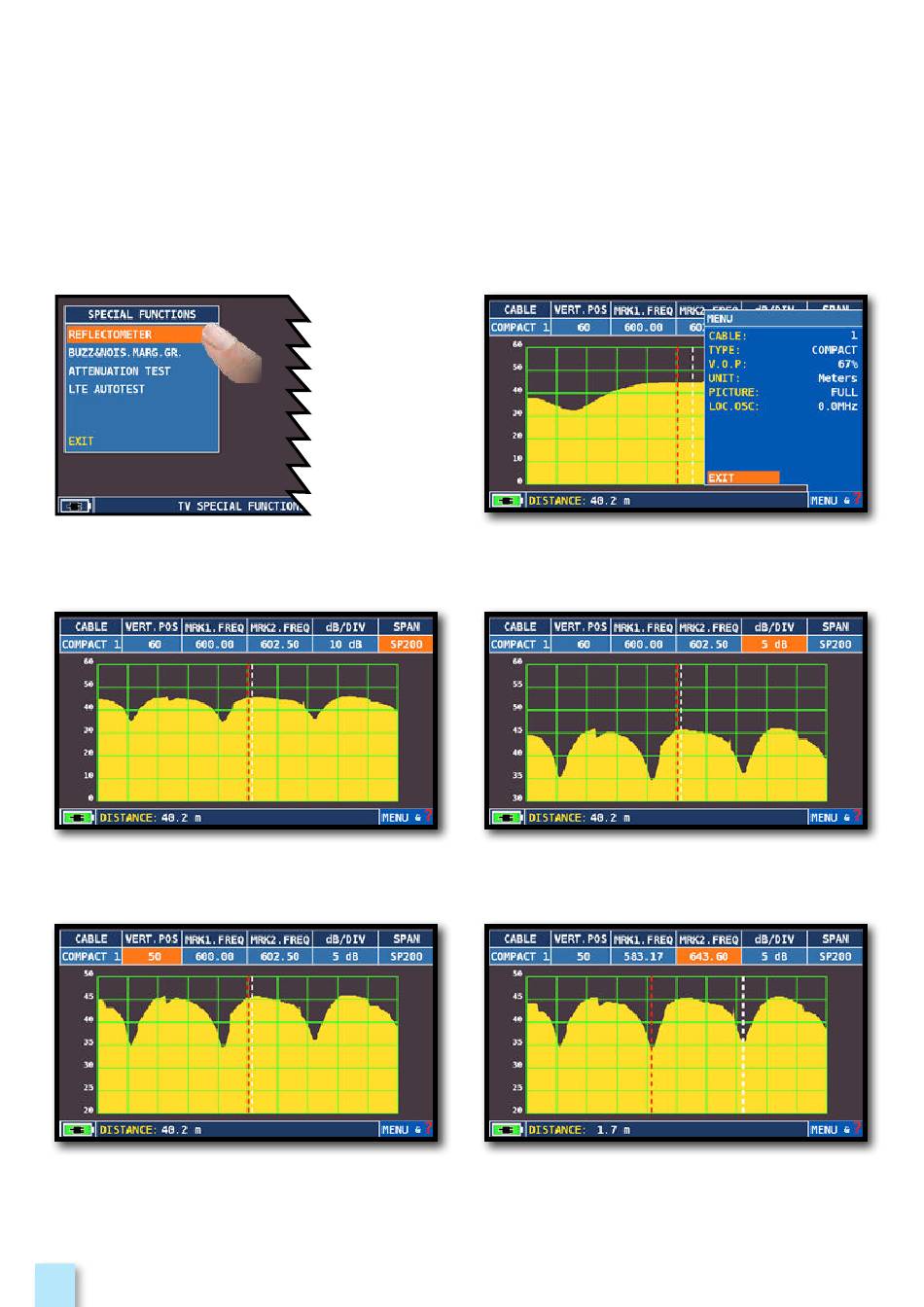

Tippen Sie auf "REFLECTOMETER"
Tippen Sie auf "SPAN" und setzen Sie den
passenden Wert zur Darstellung ein
Tippen Sie auf "vERT.POS" und setzen Sie
den passenden Wert zur Darstellung ein
40
(OpT.)
___________________________________
Tippen Sie auf "MENU" und setzten Sie
die Parameter des Koaxialkabels dass Sie
prüfen möchten (siehe nächste Seite)
Tippen Sie auf "dB DIv" und setzen Sie den
passenden Wert zur Darstellung ein
Tippen Sie auf "MRK1.freq" und dann auf
"MRK2.freq" und setzen Sie die Marker auf
jeweils den ersten und zweiten Mindestwert
