- Seite 1 TV01 ZigBee Thermostatisches Heizkörperventil Bedienungsanleitung Einstellung und Betätigung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Informationen über diese Anleitung........................3 2. Produktbeschreibung...............................3 3. Beschreibung der Einrichtung..........................4 4. Inbetriebnahme................................4 4.1 Vor dem ersten Gebrauch..........................4 4.2 Einlegung (Austausch) der Batterien......................4 4.3 Einstellung von Datum und Zeit........................5 5. Installation des Heizkörperthermostats........................6 6. Bildschirm der Schnittstelle...........................10 7. Installation der Software............................11 8. -
Seite 3: Informationen Über Diese Anleitung

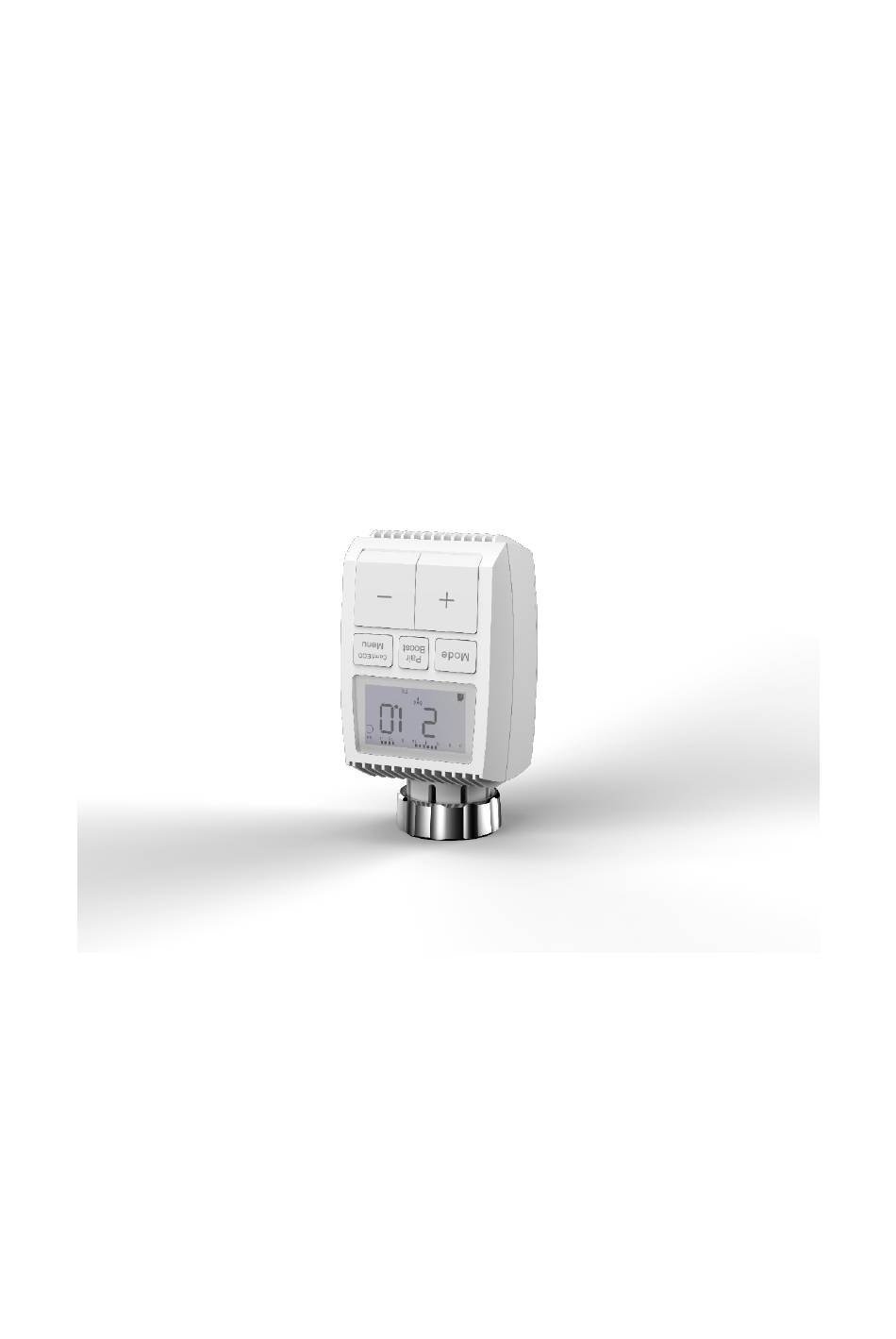

2. Produktbeschreibung Das Gerät bewegt mit dem Ventil und reguliert so klug den Wärmefluss in den Heizkörper. Mit dem thermostatischen Heizkörperventil TV01 können Sie die Raumtemperatur im Bereich von 5 bis 30 °C bequem einstellen und so mehr als 15 % Energie ersparen. -
Seite 4: Beschreibung Der Einrichtung
3. Beschreibung der Einrichtung 4. Inbetriebnahme 4.1 Vor dem ersten Gebrauch. Bereiten Sie 2x AA Batterien vor, die TV01 einspeisen. TV01 erfordert eine intelligente Steuereinheit des Zutrittstors. Die Temperatur ist in Celsiusgraden angezeigt. 4.2 Einlegung (Austausch) der Batterien ... -
Seite 5: Einstellung Von Datum Und Zeit
richtig angebracht sind. Setzen Sie die Abdeckung des Batteriefachs erneut auf und schnappen Sie sie ein. Die Lebensdauer der neuen Alkalibatterien beträgt etwa 1,5 Jahre. Das Symbol der Batterien ( ) auf dem Display bedeutet, dass die Batterien zu ersetzen sind. -
Seite 6: Installation Des Heizkörperthermostats
Die Anzeige „AdA“ mit dem drehenden ' ‘ bedeutet, dass sich das Gerät in dem Adaptationslauf befindet, den das Gerät dem Ventil anpasst. Wenn der Adaptationslauf vor der Installation gestartet wird, drücken Sie die Taste der schnellen Beheizung und der Motor kehrt in die Position „InS“... -
Seite 7: Im Falle Des Steckers M30 X 1,5 Schrauben Sie Den Intelligenten
5.2 M30 x 1,5 5.2.1 Im Falle des Steckers M30 x 1,5 schrauben Sie den intelligenten Heizkörperthermostat TV01 direkt auf den Heizkörper auf. Sie können den Winkel so anpassen, dass der Bildschirm auf den Anwender gerichtet ist. 5.2.2 Drehen Sie mit dem Zifferblatt des Thermostats in die Position des... - Seite 8 5.2.3 Überprüfen Sie, ob aktiv ist. 5.2.4 Installieren Sie das Gerät. 5.3 Ventil Danfoss RAVL 5.3.1 Überprüfen Sie, ob aktiv ist. 5.3.2 Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind.
- Seite 9 5.4.1 Drehen Sie mit dem Zifferblatt des Thermostats in die Position des maximalen Werts, der maximale Wert kann 6 oder 8 sein. 5.4.2 Überprüfen Sie, ob aktiv ist. 5.4.3 Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind.
-
Seite 10: Bildschirm Der Schnittstelle
5.5.1 Drehen Sie mit dem Zifferblatt des Thermostats in die Position des maximalen Werts, „N“ Align Dial. 5.5.2 Überprüfen Sie, ob aktiv ist. 5.5.3 Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind. -
Seite 11: Installation Der Software
Sobald auf dem LCD-Display die unten angegebenen Informationen angezeigt werden, ist der Heizkörperthermostat zur Konfigurierung vorbereitet. Wenn die jeweiligen Informationen nicht angezeigt werden, nehmen Sie die Batterien heraus und legen Sie diese wieder ein und wiederholen Sie den Schritt 4. 7. -
Seite 12: Produktfunktion
7.6 Drücken Sie und halten Sie die Taste für das Paaren des Heizkörperthermostats für die Dauer von 5 Sekunden, bis das Bildzeichen des Signals ZigBee blinkt, was bedeutet, dass das Gerät in den Paaren-Modus gewechselt ist. 7.7 Die blaue LED-Kontrollleuchte der Steuereinheit des Zutrittstors blinkt während des Paaren-Modus. -
Seite 13: Manueller Modus
8.2 Manueller Modus Im manuellen Modus wird die Temperatur mit Hilfe der Tasten („+“ und „-“) in der Abhängigkeit von der aktuellen Temperatur betätigt. Die Einstellung der Temperatur ändert sich erst nach der weiteren manuell vorgenommenen Änderung. Wenn Sie den manuellen Modus aktivieren wollen, gehen Sie nachfolgend vor: Ausgangseinstellung: 20 ℃... -
Seite 14: Detektion Des Geöffneten Fensters
Nach der Erreichung der eingestellten Zeit zur Beendigung kehrt das Gerät in den automatischen Modus zurück. Wenn Sie den Urlaubsmodus vorzeitig beenden wollen, drücken Sie die Taste Mode. Applikation: Wenn Sie den Urlaubsmodus beenden wollen, klicken Sie auf die Schaltfläche des Urlaubsmodus. 8.4 Detektion des geöffneten Fensters Wenn das Gerät die plötzliche Temperatursenkung detektiert, stoppt es die Beheizung automatisch (Ausgangseinstellung: bei der Senkung um 5 °C... -
Seite 15: Ökologische Und Komfortable Temperatur
anpassen wollen, ist es möglich, eine Verschiebung um ±5 °C einzustellen. Wenn die erforderte Temperatur z. B. auf. 20 °C eingestellt ist, aber wenn die Raumtemperatur nur 18 °C ist, ist es nötig, eine Verschiebung um -2,0 °C einzustellen. In der Einstellung ist die Temperaturverschiebung 0,0 °C eingestellt. -
Seite 16: Ausgangseinstellung: Ökologische Temperatur 17 ℃ Und Komfortable
Drücken Sie die Menü-Taste und wählen Sie die Komfort-Temperatur ( ) oder Ausgangseinstellung: Ökologische Temperatur 17 ℃ und Komfortable die ECO-Temperatur ( ) aus. Temperatur 21 ℃. Applikation: Klicken Sie auf die entsprechende Schaltfläche. 8.7 Kindersicherung Die Betätigung des Geräts kann verschlossen werden und man kann so die unerwünschte Änderung der Einstellung (z. -
Seite 17: Modus Der Unterbrechung Der Beheizung (Energiesparen)
gegen das Einfrieren aktiviert, die absichert, dass die Innentemperatur 8 °C ist. Durch das Drücken irgendwelcher Taste schalten Sie die Funktion gegen das Einfrieren aus und kehren in den automatischen Modus zurück. Applikation: Wenn Sie die Funktion des Einfrierschutzes einschalten oder ausschalten wollen, klicken Sie in der Einstellung auf das Bildzeichen ( Anmerkung: Sobald diese Funktion aktiviert wird, werden weitere Funktionen bis zu deren folgenden Deaktivierung nicht zur Verfügung stehen. -
Seite 18: Schutz Gegen Beheizung (Entkalkungsfunktion)
Wenn Sie die Funktion der Unterbrechung der Beheizung einschalten oder ausschalten wollen, klicken Sie in der Einstellung auf das Bildzeichen ( Anmerkung: Sobald die Funktion aktiviert wird, werden weitere Funktionen bis zu deren folgenden Deaktivierung nicht zur Verfügung stehen. 8.10 Schutz gegen Beheizung (Entkalkungsfunktion) Das Gerät wird jede Woche für bestimmte Dauer automatisch eingeschaltet, damit die Verkalkung vermieden wird. -
Seite 19: Einstellung
9. Einstellung Drücken Sie und halten Sie die Menü-Taste für die Dauer von 5 Sekunden, wodurch Sie in Einstellung/Datum/Phase des Tagesprogramms/Geöffnetes Fenster/Komfortable Temperatur/ECO-Temperatur/Temperaturverschiebung/Ferienmodus wechseln. Applikation: Klicken Sie auf das Bildzeichen der Einstellung ( Datum Wenn Sie das Datum und die Zeit einstellen wollen, gehen Sie wie folgt vor: ... - Seite 20 In diesem Menüposten können Sie den Modus der Beheizung mit den Beheizungs- und Kühlungsphasen nach Ihrem persönlichen Bedarf bilden. Es ist möglich, bis 10 Temperaturphasen pro jeden Tag einzustellen. In der Ausgangseinstellung gibt es 5 Phasen. • Drücken Sie und halten Sie die Taste für 5 Sekunden, wodurch Sie in das Konfigurierungsmenü...
-
Seite 21: Geöffnetes Fenster
wodurch die Speicherung der Einstellung bestätigt wird. • Die Einstellung ist abgeschlossen. Mit Hilfe der Taste der schnellen Beheizung kehren Sie zurück. Applikation: Klicken Sie auf die Schaltfläche ( 9.3 Geöffnetes Fenster Drücken Sie und halten Sie die Taste für 5 Sekunden, wodurch Sie in das Konfigurierungsmenü... -
Seite 22: Eco-Temperatur
• Mit Hilfe der „+/-“-Taste wählen Sie die erforderte Temperatur aus und bestätigen Sie durch das Drücken der Menü-Taste. Die Temperatur blinkt dreimal, wodurch die Speicherung der Einstellung bestätigt wird. • Temperaturbereich: 5–30 °C, Abweichung: 0,5 °C • Mit Hilfe der Taste für die schnelle Beheizung kehren Sie zurück. 9.5 ECO-Temperatur Drücken Sie und halten Sie die Taste für 5 Sekunden, wodurch Sie in das Konfigurierungsmenü... -
Seite 23: Urlaubsmodus
durch das Drücken der Menü-Taste. Die Temperatur blinkt dreimal, wodurch • Temperaturbereich: -5 - 5 ℃, Abweichung: 0,1 ℃ die Speicherung der Einstellung bestätigt wird. • Die Einstellung ist abgeschlossen. Mit Hilfe der Taste der schnellen Beheizung kehren Sie zurück. 9.7 Urlaubsmodus Drücken Sie und halten Sie die Taste für 5 Sekunden, wodurch Sie in das Konfigurierungsmenü... -
Seite 24: Schwache Batterie
10. Schwache Batterie Sobald das Niveau der Batterieladung unter 12 % sinkt, wird das Bildzeichen der schwachen Batterie ( ) angezeigt. Ersetzen Sie die Batterie möglichst früh. Wenn auf dem Display （ ）erscheint, steht das Gerät nicht zur Verfügung. 11. Reset Gerät: Drücken Sie und halten Sie die Tasten „+“... -
Seite 25: Packungsinhalt
Temperaturbereich 5–30 °C Schutzstufe: IP20 Display: LCD-Display mit LED RF: Zigbee Frequenz: 2,4 GHz Maximale Austrittsleistung: 10 dBm Abmessungen (B x H x T): 55,3 x 54 x 98,3 mm Gewicht: 190 g (einschließlich der Batterien) Arbeitstemperatur: -10 °C - 40 °C Arbeitsumfeld: Innenraum Sicherheit: CE/ROHS 14. -
Seite 26: Hinweise Zur Entsorgung
15. Hinweise zur Entsorgung Werfen Sie das Gerät in den üblichen Hausmüll nicht weg! Elektronische Einrichtungen sind im Einklang mit den Vorschriften zur Entsorgung der elektrischen und elektronischen Einrichtungen (OEEZ) in den bestimmten Sammelstellen zu entsorgen. Die Einrichtung ist kein Spielzeug, erlauben Sie den Kindern nicht, dass sie mit der Einrichtung spielen.
