Moes ZigBee 002 Serie Benutzerhandbuch
Verwandte Anleitungen für Moes ZigBee 002 Serie
Inhaltszusammenfassung für Moes ZigBee 002 Serie

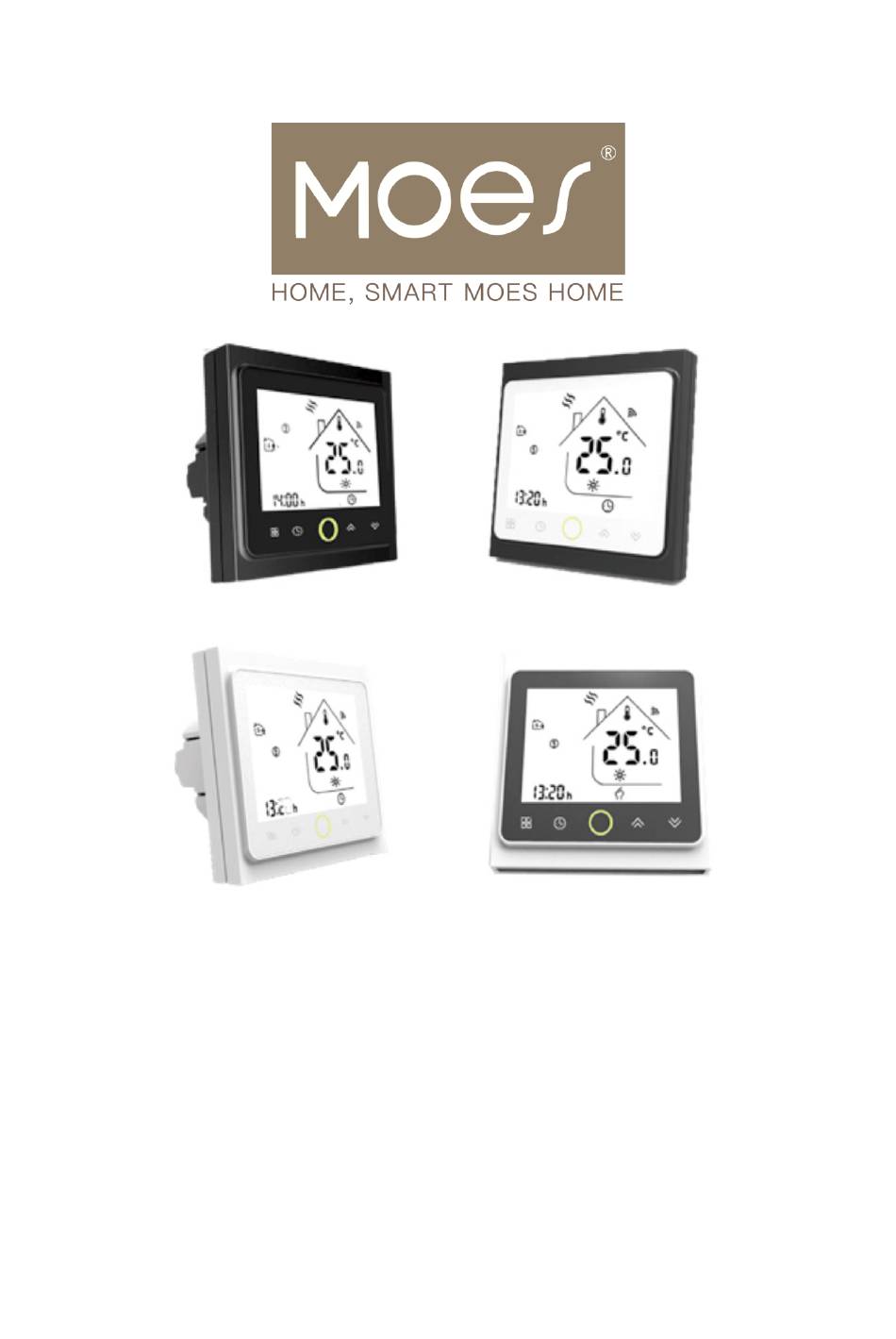

- Seite 1 ZigBee 002 Series Thermostat User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 2 English 3 – 22 Čeština 23 – 42 Slovenčina 43 – 62 Magyar 63 – 82 Deutsch 83 – 106...
- Seite 83 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
-
Seite 84: Inhalt Der Verpackung
Inhalt der Verpackung 1× Thermostat • 1× Benutzerhandbuch • 2× Schrauben • 1× Bodensensor (optional; 2,5 Meter) • Einführung Die Geräte der Serie 002 sind für die Regelung von elektrischen Fußbodenheizungen, Wasserheizungen oder Wasser-/Gasboilern konzipiert. Diese Geräte sind speziell für Anwendungen in gewerblichen, industriellen, zivilen und häuslichen Bereichen konzipiert. - Seite 85 5. Beleuchtete Knöpfe für ständige Aufmerksamkeit: Hell beleuchtete Tasten erinnern Sie ständig an die lebendige Welt um Sie herum und schärfen Ihr Bewusstsein.
- Seite 86 6. Intuitive Benutzeroberfläche für alle Altersgruppen geeignet: Die intuitive Benutzeroberfläche ist so einfach, dass selbst ein Kind sie problemlos bedienen kann. Erweiterte Funktionalitäten: 1. Präzise Temperaturregelung: Halten Sie Ihre Wunschtemperatur mit einer Genauigkeit von 0,5 Grad Celsius und sorgen Sie so für optimalen Komfort. 2.
-
Seite 87: Spezifikationen
Diagramm Seite Vordersei Rückseite Einheit: mm Spezifikationen Stromversorgung 95 - 240 V, Wechselstrom, 50 - 60 Hz Belastung 5 A (geeignet für Warmwasserbereitung, Wasserboiler und Gaskessel), 16 A (geeignet für Elektroheizung) Sensor NTC3950, 10K Genauigkeit ± 0,5° C Temperaturbereich - Einstellung 5 - 35 °C Temperaturbereich - Anzeige 5 - 99 °C... -
Seite 88: Vor Der Verkabelung Und Installation
Vor der Verkabelung und Installation 1. Lesen Sie diese Anweisungen sorgfältig durch und machen Sie sich mit ihnen vertraut. Die Nichtbeachtung kann zu Schäden am Produkt oder zu gefährlichen Situationen führen. 2. Vergewissern Sie sich, dass die in der Anleitung und auf dem Gerät angegebenen Produktwerte für Ihre spezielle Anwendung geeignet sind. - Seite 89 Verdrahtungshinweise Anmerkung: GA ist für Warmwasserheizungsanlagen bestimmt. • GB ist für elektrische Heizsysteme ausgelegt. • GC ist mit Wasser-/Gaskesselanlagen kompatibel. • Wenn Ihr Kessel mehr als drei Drähte hat, wenden Sie sich bitte an uns, um die • richtige Installationsmethode zu erfahren. NTC- und Modbus-Optionen sind nach Ihrem Ermessen erhältlich.
- Seite 90 Trockener Kontakt WEISS WEISS Modbus Modbus Elektrischer Trockener Boden Kontakt Einbauanleitung 1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, wie in Abb. 1 dargestellt. 2. Schieben Sie die LCD-Baugruppe nach unten, um die Montageplatte zu lösen (siehe Abb. 2).
- Seite 91 3. Schließen Sie die Stromversorgung und die Last an die vorgesehenen Klemmen an (siehe "Verdrahtung des Thermostats" und Abb. 3). 4. Befestigen Sie die Montageplatte mit den Schrauben aus dem Klemmkasten an der Wand, wie in Abb. 4 gezeigt. 5. Befestigen Sie das Thermostatgehäuse durch Drehen an der Montageplatte, wie in Abb.
-
Seite 92: Leitfaden Für Den Startbildschirm
Leitfaden für den Startbildschirm Heizung an Schloss Netzwerk Woche Fußbodentemperatu Zeitraum Temperatur einstellen Energieeinsparung Zeit Programmierbar Timing Ein Handbuch und Aus Strom Oben Unten Modus... -
Seite 93: Thermostatsteuerung
Thermostatsteuerung Während des Einschaltens 1. Steuerung der Stromversorgung: Drücken Sie , um den Thermostat ein- oder auszuschalten. 2. Manuelle und programmierbare Modi: Berühren Sie , um zwischen dem manuellen Modus (angezeigt durch unten links auf dem Bildschirm) und dem programmierbaren Modus (angezeigt durch das Punkt-Symbol auf der rechten Seite) umzuschalten. -
Seite 95: Vorbereitung Für Die Verwendung
5 Sekunden lang gedrückt, um die Temperatur des Bodensensors anzuzeigen. Vorbereitung für die Verwendung 1. Herunterladen der MOES-App Die MOES App bietet eine verbesserte Kompatibilität im Vergleich zur Tuya Smart/Smart Life App. Sie funktioniert nahtlos mit Siri für die Szenensteuerung, bietet Widgets und bietet Szenenempfehlungen als Teil des brandneuen, maßgeschneiderten Service. - Seite 97 2. Registrierung oder Anmeldung eines Kontos: Rufen Sie die Schnittstelle "Registrieren/Anmelden" auf: Wählen Sie "Registrieren", um ein Konto zu erstellen, indem Sie Ihre Telefonnummer für einen Bestätigungscode eingeben und ein Passwort festlegen. Wählen Sie "Anmelden", wenn Sie bereits über ein MOES-Konto verfügen.
-
Seite 98: Zigbee-Verbindung
ZigBee-Gateways befindet, um eine erfolgreiche Verbindung mit dem ZigBee-Gateway in der MOES APP herzustellen. Methode 1: Scannen Sie den QR-Code, um die Anleitung zur Netzwerkkonfiguration aufzurufen. 1. Bestätigen Sie, dass Ihre MOES APP erfolgreich eine Verbindung zu einem Zigbee- Gateway hergestellt hat. - Seite 99 Zigbee-Thermostat Scannen Sie diesen QR-Code...
- Seite 100 Methode 2: 1. Stellen Sie sicher, dass Ihre Smart MOES Smart APP erfolgreich mit einem Zigbee- Gateway verbunden ist. 2. Zurücksetzen: Schalten Sie den Raumfühler aus, drücken Sie die Taste halten Sie sie gedrückt, bis der Bildschirm des Raumfühlers schnell blinkt und das Symbol anzeigt.
- Seite 101 3. Greifen Sie auf das Gateway zu, indem Sie die Schritte in der Abbildung unten befolgen und den Vorgang mit der Auswahl "Subdevice hinzufügen → LED blinkt bereits" abschließen. Die Verbindung dauert etwa 10 bis 120 Sekunden, je nach den Bedingungen Ihres Netzwerks.
- Seite 102 4. Sobald das Gerät erfolgreich hinzugefügt wurde, können Sie seinen Namen auf der Geräteseite bearbeiten, indem Sie auf "Fertig" klicken.
- Seite 103 5. Klicken Sie auf "Fertig", um die Geräteseite aufzurufen, und genießen Sie den Komfort Ihrer intelligenten Hausautomatisierung.
-
Seite 104: Beschreibung Der Benutzeroberfläche Der App
Beschreibung der Benutzeroberfläche der App Name Name bearbeiten Einstellung der Temperatur Zieltemperatur Aktuelle Temperatur Nach unten Nach oben Wöchentlich programmierbare Modus- r Zeitplan Schalter Erweiterte Ausschalten Optionen... -
Seite 105: Leitfaden Zur Fehlerbehebung
Leitfaden zur Fehlerbehebung 1. Einschalten, keine Anzeige: Überprüfen Sie, ob die Klemmen zwischen dem LCD-Bedienfeld und der • Power Unit Box locker sind. 2. Keine Ausgabe, Anzeige funktioniert: Ersetzen Sie entweder das LCD-Panel oder die Power Unit Box durch neue •... -
Seite 106: Eu-Konformitätserklärung
EU-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinien. WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden.
