Moes TV01 Zigbee Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für TV01 Zigbee:
- Bedienungsanleitung (26 Seiten) ,
- Benutzerhandbuch (19 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Moes TV01 Zigbee
Inhaltszusammenfassung für Moes TV01 Zigbee

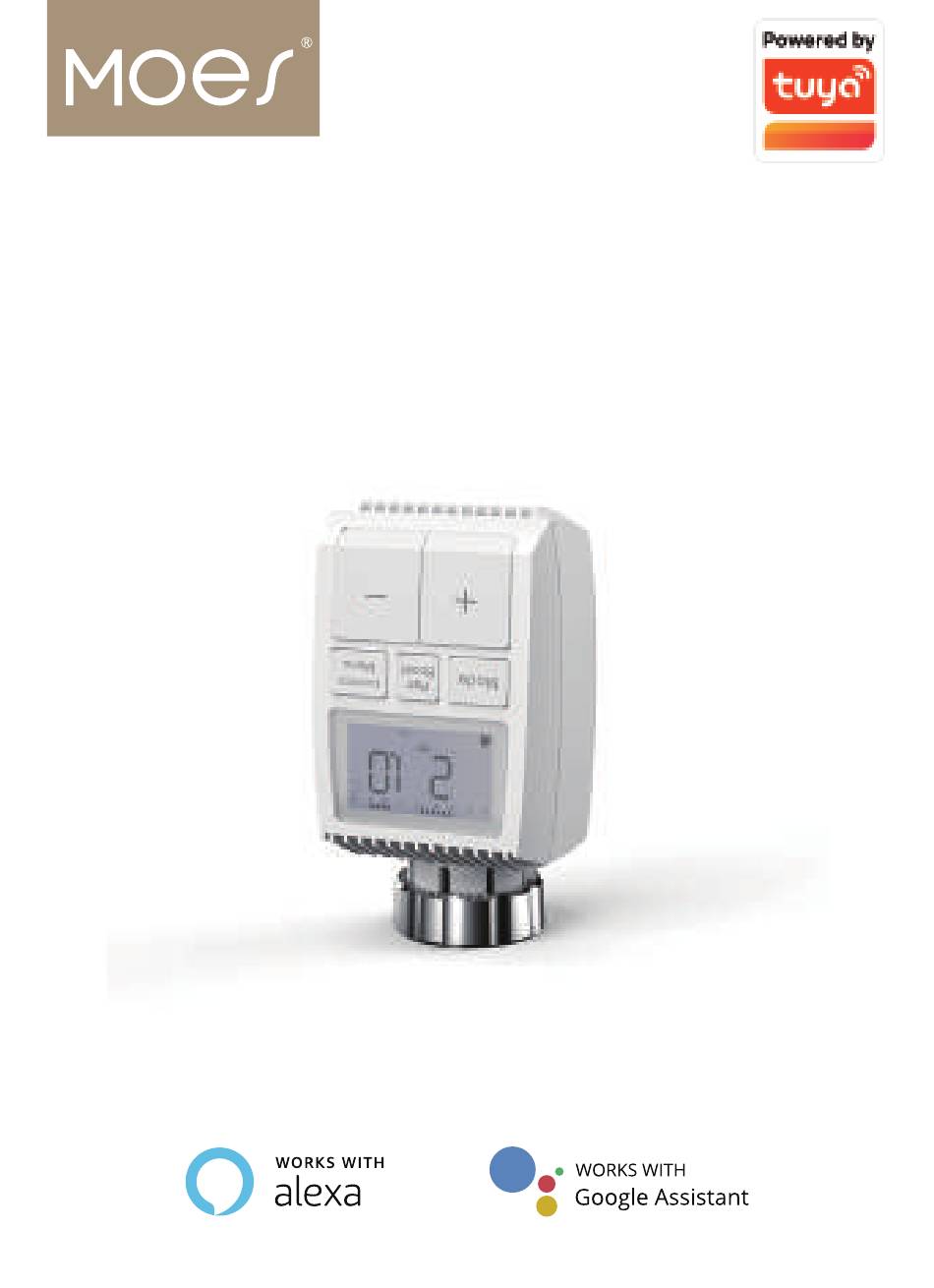

- Seite 1 HOME, SMART MOES HOME TV01 Zigbee Thermostat Heizkörperventil Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Informationen über diese Anleitung....2. Produktbeschreibung........3. Beschreibung der Einrichtung......4. Inbetriebnahme..........4.1 Vor dem ersten Gebrauch....... 4.2 Einlegung (Austausch) der Batterien..4.3 Einstellung von Datum und Zeit....5. Installation des Heizkörperthermostats..5.1 Schrauben Sie Ihren bestehenden Heizkörperthermostat ab......5.2 M30 x 1.5........... - Seite 3 8.5 Temperaturverschiebung....... 8.6 Ökologische und komfortable Temperatur.. 8.7 Kindersicherung........8.8 Einfrierschutzmodus....... 8.9 Heizungsstopp (Energiesparmodus)..8.10 Schutz gegen Beheizung (Entkalkungsfunktion)........8.11 Boost ............9. Einstellung............9.1 Datum............9.2 Phasen des Wochenprogramms..... 9.3 Geöffnetes Fenster........9.4 Komfortable Temperatur......9.5 ECO-Temperatur........9.6 Verschiebung..........9.7 Urlaubsmodus..........
-
Seite 4: Informationen Über Diese Anleitung
1. Informationen über diese Anleitung Vor dem Gebrauch des Geräts lesen Sie die ganze Bedienungsanleitung durch. Diese Anleitung umfasst wichtige Informationen bezüglich der beabsichtigten Nutzung des Geräts. Beachten Sie vor allem Sicherheitshinweise. Bewahren Sie die Anleitung zur eventuellen künftigen Verwendung auf. -
Seite 5: Beschreibung Der Einrichtung
Ventil für 5 Minuten öffnen und den Heizkörper für kurzeZeit schnell erwärmen. Die von dem Heizkörper ausgegebene Wärme beheizt den Raum sofort angenehm. 3.Beschreibung der Einrichtung Ring nut Indicator icon in week programming stage 9 Set date/time Prg:Programming Date/Temperature display Open window ZigBee signal Comfortable temperature... -
Seite 6: Einlegung (Austausch) Der Batterien
4.2 Einlegung (Austausch) der Batterien •Nehmen Sie die Abdeckung des Batteriefachs an der Unterseite des Geräts ab. •Legen Sie 2 neue LR6 (Mignon/AA) Batterien in das Batteriefach ein und vergewissern Sie sich, dass sie richtig angebracht sind. •Setzen Sie die Abdeckung des Batteriefachs erneut auf und schnappen Sie sie ein. -
Seite 7: Einstellung Von Datum Und Zeit
4.3 Einstellung von Datum und Zeit Wenn die Batterien eingelegt oder ersetzt wurden, wird die Einstellung von Datum und Zeit nach der kurzen Abbildung der Nummer der Firmware-Version automatisch angefordert. •Mit Hilfe der Taste +/- stellen Sie das Jahr, den Monat, den Tag, die Uhr und die Minute ein und bestätigen Sie diese durch die Menü-Taste. -
Seite 8: Installation Des Heizkörperthermostats
5.Installation des Heizkörperthermostats Die Installation eines Heizkörperventils ist einfach und es ist nicht nötig, das Wasser auszulassen oder in das Heizsystem einzugreifen. Es wird kein spezielles in das Werkzeug erforderlich und es ist nicht nötig, die Beheizung auszuschalten. Die an dem Heizkörperthermostat angeschlossene Ringmutter kann universal und ohne Zubehör mit allen Ventilen mit der Gewindegröße M30 x 1,5 von bekannten Herstellern genutzt werden, wie sind:... -
Seite 9: M30 × 1.5
5.2 M30×1.5 •Im Falle des Steckers M30 x 1,5 schrauben Sie den intelligenten Heizkörperthermostat TRV direkt auf den Heizkörper auf. Sie können den Winkel so anpassen, dass der Bildschirm auf den Anwender gerichtet ist. •Drehen Sie mit dem Zifferblatt des Thermostats in die Position des maximalen Werts, der maximale Wert kann 6 oder 8 sein. -
Seite 10: Ventil Danfoss Ravl
5.3 Ventil Danfoss RAVL •Überprüfen Sie, ob aktiv ist. •Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind. -
Seite 11: Ventil Danfoss Rav
5.4 Ventil Danfoss RAV •Drehen Sie mit dem Zifferblatt des Thermostats in die Position des maximalen Werts, der maximale Wert kann 6 oder 8 sein. •Überprüfen Sie, ob aktiv ist. •Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind. -
Seite 12: Ventil Danfoss Ra
5.5 Ventil Danfoss RA •Drehen Sie mit dem Zifferblatt des Thermostats in die Position des maximalen Werts, „N“ Align Dial. •Überprüfen Sie, ob aktiv ist. •Der Ventilkörper hat am Umkreis längliche Rillen, die absichern, dass der Adapter nach der Installation richtig aufgesetzt ist: setzen Sie den Adapter vollständig so auf, dass die Stifte innerhalb des Adapters mit den Rillen am Ventil ausgeglichen sind. -
Seite 13: M28X1.5Mm
5.6 M28x1.5mm 1. Wählen Sie die Länge der Auswerferstange gemäß den folgenden Marken oder Ventilgrößen aus, und die Größe der Auswerferstange beträgt 15/17/19/24 mm. 2. Um die Auswerferstange mit der richtigen Größe in das Loch einzubauen. 3. So installieren Sie den Adapter auf dem M28 * 1,5- Ventil. -
Seite 14: Giacomini
5.7 Giacomini 1. Um den Adapter in der richtigen Richtung auf das Giacomini-Ventil zu installieren; 2. Um die GIA-Auswerferstange in das Loch zu installieren. 5.8 Caleffi 1. Öffnen Sie den Ventilfluss bis zum Maximum, wie in Bild 1 gezeigt; 2. Um den Adapter in der richtigen Richtung auf das Caleffi-Ventil zu montieren. -
Seite 15: Verwenden Sie Die Auswerferstange
Bild① Drehen Sie den Thermostatregler auf den Maximalwert 5.9 Verwenden Sie die Auswerferstange Aufgrund der Maß- und Montagetoleranz des Metallventils kann es zu folgenden Situationen kommen: 1. Wenn das Gerät ausfällt, wird F2 angezeigt. 2. Das Metallventil kann nicht vollständig geschlossen werden und wird ständig erhitzt. -
Seite 16: Bildschirm Der Schnittstelle
Sie die Batterien heraus und legen Sie diese wieder ein und wiederholen Sie den Schritt 4. 7. Installation der Software Die MOES App ist viel kompatibler als die Tuya Smart/Smart Life App und funktioniert auch für die Steuerung von Szenen durch Siri, Widgets und Szenenempfehlungen als völlig neuer,... -
Seite 17: Produktfunktion
E-Mail-Adresse und melden Sie sich an. Wenn Sie kein Zutrittstor (Steuereinheit) installiert haben, klicken Sie auf das Symbol „+“ in der rechten oberen Ecke, wählen Sie „Gateways“ > „Tuya Smart ZigBee Hub “aus und gehen Sie nach den Weisungen des Begleiters durch die Installation und Konfigurierung des Geräts vor. -
Seite 18: Manueller Modus
•Drücken Sie die Modus-Taste und wählen Sie aus. •Ausgangseinstellung: 17℃ a 21℃ •Temperaturbereich: 5 - 30 ℃, Abweichung: 0,5℃ Applikation: Klicken Sie in der App-Systemsteuerung auf das Symbol für den automatischen Modus. 8.2 Manueller Modus Im manuellen Modus wird die Temperatur mit Hilfe der Tasten („+“... -
Seite 19: Detektion Des Geöffneten Fensters
App-Betrieb: Klicken Sie auf das Modus-Symbol, um in der App-Systemsteuerung in den Urlaubsmodus zu wechseln, und wechseln Sie in einen beliebigen anderen Modus, um den Urlaubsmodus abzubrechen. 8.4 Detektion des geöffneten Fensters Wenn das Gerät die plötzliche Temperatursenkung detektiert, stoppt es die Beheizung automatisch (Ausgangseinstellung: bei der Senkung um 5°C innerhalb von 5 Minuten). -
Seite 20: Ökologische Und Komfortable Temperatur
der Raum nur 18 °C aufweist, muss ein Offset von -2,0°C eingestellt werden. In den Einstellungen ist eine Offsettemperatur von 0,0°C eingestellt. Um die Offset- Temperatur einzustellen, gehen Sie bitte wie folgt vor. •Halten Sie die Menütaste 5 Sekunden lang gedrückt, um das Einstellungsmenü... -
Seite 21: Kindersicherung
8.7 Kindersicherung Die Betätigung des Geräts kann verschlossen werden und man kann so die unerwünschte Änderung der Einstellung (z. B. infolge des zufälligen Kontakts) verhindern. Wenn Sie die Kindersicherung aktivieren wollen, gehen Sie wie folgt vor: •Drücken Sie und halten Sie die Taste für die Einstellung des Modus für die Dauer von 5 Sekunden, auf dem Bildschirm erscheint das Symbol LOC und das Gerät kann nicht genutzt werden. -
Seite 22: Heizungsstopp (Energiesparmodus)
Anmerkung: Sobald diese Funktion aktiviert wird, werden weitere Funktionen bis zu deren folgenden Deaktivierung nicht zur Verfügung stehen. 8.9 Heizungsstopp (Energiesparmodus). Gerät: •Im manuellen Modus stellen Sie die Temperatur auf mehr als 30 °C manuell ein, auf dem Bildschirm erscheint „HS“ und es wird die Funktion der Unterbrechung der Beheizung aktiviert. -
Seite 23: Einstellung
Ventil für 5 Minuten vollständig geöffnet. Das Aufheizen eines Raumes dauert länger als 5 Minuten, aber die vom Heizkörper abgegebene Wärme ist sofort spürbar. •Wenn Sie den Modus der schnellen Beheizung aktivieren wollen, drücken Sie die Taste der schnellen Beheizung. •Die restliche Zeit wird in den Sekunden („299“... -
Seite 24: Phasen Des Wochenprogramms
•Mit Hilfe der „+/-“-Tasten wählen Sie die Möglichkeit „Date/Time“ („Datum/Zeit“) aus und durch das Drücken der Menü-Taste wechseln Sie in die Schnittstelle der Einstellung von Datum/Zeit. •Mit Hilfe der „+/-“-Taste stellen Sie das erforderte Jahr/Monat/Tag/Stunde/Minute(n) ein und bestätigen Sie durch das Drücken der Menü-Taste. Die Zeit blinkt dreimal, wodurch die Speicherung der Einstellung bestätigt wird. -
Seite 25: Geöffnetes Fenster
• Auf dem Display wird die nächste Zeit angezeigt. Sie können die Zeit mit Hilfe der Taste „+“ oder „-“ anpassen. • Wählen Sie die erforderte Temperatur für die nächste Zeit des Starts mit Hilfe der Taste „+“ oder „-“ aus und bestätigen Sie durch das Drücken der Menü-Taste. -
Seite 26: Eco-Temperatur
• Wählen Sie im Menü mittels der „+/-“-Taste das Bildzeichen der komfortablen Temperatur ( ) aus. • Bestätigen Sie durch das Drücken der Menü-Taste. • Mit Hilfe der „+/-“-Taste wählen Sie die erforderte Temperatur aus und bestätigen Sie durch das Drücken der Menü-Taste. -
Seite 27: Urlaubsmodus
• Bestätigen Sie durch das Drücken der Menü-Taste. • Wählen Sie durch das Drücken der Taste „+“ oder „-“ aus und bestätigen Sie durch das Drücken der Menü-Taste. Die Temperatur blinkt dreimal, wodurch die Speicherung der Einstellung bestätigt wird. • Temperaturbereich: -5~5℃, Abweichung: 0,1℃ •... -
Seite 28: Reset
10.Reset Gerät: Drücken Sie und halten Sie die Tasten „+“ und „-“ für 5 Sekunden, auf dem Bildschirm wird „FAC“ angezeigt. Während des Resets kommt es zur Datenlöschung und es wird nötig sein, das Gerät erneut zu paaren. Applikation: Klicken Sie auf die Schaltfläche des Resets in der Einstellung. -
Seite 29: Technische Parameter
12.Technische Parameter Batterie: 2x 1,5 V LR6 /AA Lebensdauer der Batterie: 1,5 Jahre Temperaturbereich 5~30°C Schutzstufe: IP20 Display: LCD-Display mit LED RF: Zigbee Frequenz: 2,4 GHz Maximale Austrittsleistung: 10 dBm Abmessungen (B x H x T): 55,3 x 54 x 98,3 mm Gewicht: 190 g (einschließlich der Batterien) Arbeitstemperatur: -10°C~40°C Arbeitsumfeld: Innenraum... -
Seite 30: Informationen Zur Sicherheit
14.Informationen zur Sicherheit 1. nehmen Sie das Produkt nicht auseinander, bauen Sie es nicht wieder zusammen, verändern Sie es nicht und versuchen Sie nicht, es selbst zu reparieren. Wenn es Probleme gibt , wenden Sie sich bitte an die professionelle Wartung des Unternehmens. -
Seite 31: Hinweise Zur Entsorgung
16.Hinweise zur Entsorgung Werfen Sie das Gerät in den üblichen Hausmüll nicht weg! Elektronische Einrichtungen sind im Einklang mit den Vorschriften zur Entsorgung der elektrischen und elektronischen Einrichtungen in den bestimmten Sammelstellen zu entsorgen. Die Einrichtung ist kein Spielzeug, erlauben Sie den Kindern nicht, dass sie mit der Einrichtung spielen. - Seite 32 SERVICE Vielen Dank für Ihr Vertrauen und Ihre Unterstützung für unsere Produkte, wir bieten Ihnen einen zweijährigen sorgenfreien Kundendienst (Fracht kosten sind nicht inbegriffen), bitte ändern Sie diese Garantiekarte nicht, um Ihre legitimen Rechte und Interessen zu wahren. und Interessen zu schützen. Wenn Sie Service benötigen oder Fragen haben, wenden Sie sich bitte an den Händler oder an uns.
-
Seite 33: Recycling Information
RECYCLING INFORMATION Alle Produkte, die mit dem Symbol für die getrennte Sammlung von Elektro- und Elektronik -Altgeräten (WEEE-Richtlinie 2012/19/EU) gekennzeichnet sind, müssen getrennt vom unsortierten Siedlungsabfall entsorgt werden. Um Ihre Gesundheit und die Umwelt zu schützen, muss dieses Gerät an ausgewiesenen Sammelstellen für elektrische und elektronische Geräte abgegeben werden, die von der Regierung oder... -
Seite 34: Garantiekarte
GARANTIEKARTE Produktinformation Produktname___________________________________ Produktart______________________________________ Kaufdatum_____________________________________ Garantiezeit____________________________________ Händlerinformationen___________________________ Kundenname___________________________________ Kundentelefon__________________________________ Kundenadresse_________________________________ _______________________________________________ Wartungsaufzeichnungen Ursache des Fehlerinhalt Rektor Ausfalldatum Problems... - Seite 35 Vielen Dank für Ihre Unterstützung und Ihren Kaufbei uns Moes. Wir sind immer für Ihre Zufrieden-heit da. Teilen Sie uns einfach Ihr großartiges Einkaufserlebnis mit. Wenn Sie weitere Bedürfnisse haben, zögern Sie bitte nicht, uns zuerst zu kontaktieren. Wir werden versuchen, Ihre Nachfrage zu befriedigen.
- Seite 36 EVATOST CONSULTING LTD Address: Suite 11, First Floor, Moy Road Business Centre, Taffs Well, Cardiff, Wales, CF15 7QR Tel: +44-292-1680945 Email: contact@evatmaster.com AMZLAB GmbH Laubenhof 23, 45326 Essen Made In China Manufacturer: WENZHOU NOVA NEW ENERGYCO.,LTD Address: Power Science and Technology Innovation Center, NO.238, Wei 11 Road, Yueqing Economic Development Zone, Yueqing, Zhejiang, China...
