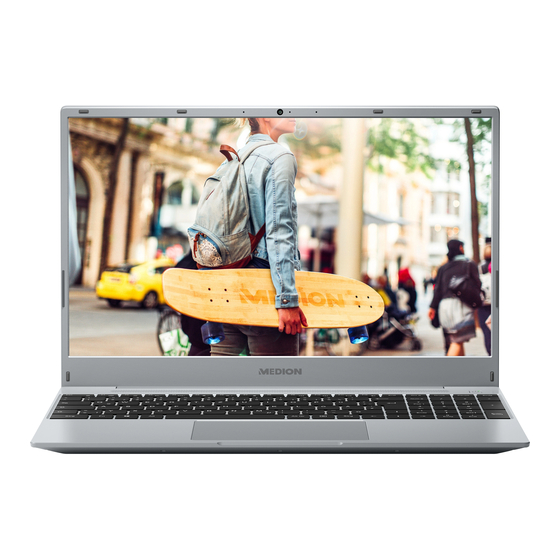

Geräteteile Geräteteile Webcam Webcam LED Mikrofone Display Stereo Lautsprecher Ein-/Ausschalter mit Betriebsanzeige Tastatur Touchpad LED des Netzadapteranschlusses Bei einem Ladestand von 0 - 94% leuchtet die LED rot. Bei einem Ladestand ab 95% leuchtet die LED grün. Netzadapteranschluss HDMI-Anschluss USB 3.1 Anschluss (Typ C) mit DisplayPort- und Ladefunktion (nur mit entsprechendem Adapter, nicht im Lieferumfang enthalten)* microSD-Kartenleser Schieberegler „Privatmodus“: schaltet Webcam und internes Mikrofon an/aus...
Seite 7
Inhalt Inhalt Übersicht ......................3 Geräteteile ....................... 6 Informationen zu dieser Bedienungsanleitung ..........10 Zeichenerklärung....................10 Bestimmungsgemäßer Gebrauch ..............11 EU-Konformitätsinformation ................. 12 Informationen zu Markenzeichen ..............13 Sicherheitshinweise ..................13 Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ...................13 Betriebssicherheit ....................14 Niemals selbst reparieren ................
Seite 8
Inhalt Display ......................32 Öffnen und Schließen des Displays ..............32 Anschluss eines externen Monitors ..............32 Dateneingabe ....................33 Tastatur ....................... 33 Touchpad ......................34 Soundsystem .....................34 Externe Audioverbindungen ................34 Netzwerkbetrieb ................... 35 Wireless LAN (Funk-Netzwerk) .................35 Bluetooth® ......................36 Flugzeugmodus ....................37 microSD-Kartenleser ..................37 Speicherkarte einlegen ..................
Seite 9
Inhalt Reinigung und Wartung ................48 Lagerung bei Nichtbenutzung ................48 Auf-/Umrüstung und Reparatur ..............50 Entsorgung ....................50 Hinweise zu Displayfehlern ................51 Europäische Norm EN ISO 9241-307 Klasse II ...........51 Technische Daten ................... 53 Informationen zum WLAN/Bluetooth® ............55 Serviceinformationen ................... 56 Impressum ......................57 Datenschutzerklärung ..................
Informationen zu dieser Bedienungsanleitung Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wün- schen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Informationen zu dieser Bedienungsanleitung Bedingt durch den 5 GHz-Frequenzbereich der verwendeten Wireless LAN Lösung ist der Gebrauch in den EU-Ländern nur innerhalb von Gebäuden gestattet. Benutzung in Innenräumen Geräte mit diesem Symbol sind nur für die Verwendung in Innenräu- men geeignet. Polaritätskennzeichnung Abb.
EU-Konformitätsinformation • Nutzen Sie das Gerät nicht unter extremen Umgebungs- bedingungen. EU-Konformitätsinformation Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet: • RE-Richtlinie 2014/53/EU • Öko-Design Richtlinie 2009/125/EG •...
HDMI Licensing LLC. Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von MEDION unter Lizenz verwendet. Die USB™ Wortmarke und die Logos sind eingetragene Marken der USB Implementers Forum, Inc. und werden von MEDION unter Lizenz verwendet.
Sicherheitshinweise • Das Gerät und das Zubehör sollen an einem für Kinder uner- reichbaren Platz aufbewahrt werden. GEFAHR! Erstickungsgefahr! Verpackungsmaterial ist kein Spielzeug! Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr! − Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plas- tikbeutel von Kindern fern.
Seite 15
Sicherheitshinweise − Gießen Sie keine Flüssigkeiten in das Notebook. − Achten Sie darauf, dass die Steckkontakte keinesfalls mit Wasser in Berührung kommen, um Beschädigungen zu vermeiden. Sollte dies dennoch passieren, müssen die Steckkontakte vor der nächsten Verwendung unbedingt trockengerieben werden. GEFAHR! Stromschlaggefahr! Bei geöffnetem Netzteil besteht die Gefahr eines elektrischen...
Sicherheitshinweise − Lassen Sie das defekte Netzkabel/Netzadapter gegen Origi- nalteile austauschen. Auf keinen Fall dürfen diese repariert werden. • das Gehäuse des Notebooks beschädigt ist, oder Flüssigkeiten hineingelaufen sind. − Lassen Sie das Notebook erst vom Kundendienst überprü- fen. Andernfalls kann es sein, dass das Notebook nicht sicher betrieben werden kann.
Sicherheitshinweise Aufstellungsort • Das Notebook darf wegen der verwendeten 5 GHz-WLAN-Tech- nik nur in Innenräumen verwendet werden. • Benutzen Sie das Gerät nicht in explosionsgefährdeten Berei- chen. Hierzu zählen z. B. Tankanlagen, Kraftstoffl agerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B.
Sicherheitshinweise Umgebungsbedingungen • Das Notebook kann bei einer Umgebungstempera tur von 5 °C bis 30 °C und bei einer relati ven Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden. • Im ausgeschalteten Zustand kann das Notebook bis zu vier Wo- chen bei 0 °C bis 60 °C gelagert werden. Bei einer längeren La- gerung kann das Notebook von 0 °C bis 25 °C gelagert werden, wobei hier eine Lagerung von 20 °C ±...
Sicherheitshinweise Stromversorgung WARNUNG! Stromschlaggefahr! Im Inneren des Netzadapters befi nden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes! − Öffnen Sie nicht das Gehäuse des Netzadapter. − Decken Sie den Netzadapter nicht ab. −...
Sicherheitshinweise HINWEIS! Beschädigungsgefahr! Nicht geeignete Netzadapter können zu Beschädigungen am Gerät führen. − Verwenden Sie zum Aufl aden des Gerätes ausschließlich den mitgelieferten Netzadapter. Hinweise zum Akku Um die Lebensdauer und Leistungsfähigkeit Ihres Akkus zu ver- längern sowie einen sicheren Betrieb zu gewährleisten, sollten Sie außerdem nachstehende Hinweise beachten: •...
Sicherheitshinweise Verkabelung • Verlegen Sie die Kabel so, dass niemand darauf treten oder da- rüber stolpern kann. • Stellen Sie keine Gegenstände auf die Kabel, da diese sonst be- schädigt werden könnten. • Schließen Sie die Peripheriegeräte wie Tastatur, Maus, Monitor etc.
Sicherheitshinweise Hinweise zum Touchpad HINWEIS! Beschädigungsgefahr! Das Touchpad ist ein hochsensibles Eingabegerät und reagiert be- reits auf leichte Berührungen und minimalen Druck. − Bedienen Sie das Touchpad niemals mit viel Kraft oder Ge- walt, hierdurch können Sie das Touchpad beschädigen oder zerstören.
Sicherheitshinweise • Klappen Sie das Display nicht um mehr als 120° auf. Eine Über- schreitung dieses Wertes kann zur Beschädigung des Gehäuses oder des Gerätes führen. Halten Sie das Display beim Aufklap- pen, Positionieren und Schließen immer mittig fest. • Es besteht Verletzungsgefahr, wenn das Display bricht. Sollte dies passieren, packen Sie mit Schutzhandschuhen die gebors- tenen Teile ein und senden Sie diese zur fachgerechten Ent- sorgung an Ihr Service Center.
Seite 24
Sicherheitshinweise Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Gründe. Soweit es der Raum nicht zulässt, den Bild schirm wie beschrieben aufzustellen, kann man durch die richtige Positionierung (Drehen, Neigen) des Notebooks/Bildschirms Blendwir kungen, Spiegelungen, zu starke Hell-Dunkel-Kontraste usw.
14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. − Wenden Sie sich auch bei Beschädigungen an unseren Service. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: • Notebook MEDION® AKOYA® E15302 (MD 63540) mit integriertem Akku • externes Netzteil mit Anschlusskabel • Garantiekarte...
Auspacken Auspacken − Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. − Entfernen Sie das Verpackungsmaterial vollständig. − Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das Notebook zu transportieren. Auf den Oberfl ächen befi nden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen.
Erste Inbetriebnahme Stellen Sie bei der ersten Inbetriebnahme Ihres Notebooks sicher, dass das Netzteil angeschlossen ist. − Schalten Sie das Notebook ein, indem Sie den Ein-/Ausschalter betätigen. Das Notebook startet und durchläuft nun verschiedene Installationsphasen. Im Installationsprozess müssen Sie den Nutzungsbedingungen zustimmen, um das Betriebssystem nutzen zu können.
Seite 28
Erste Inbetriebnahme Wenn Sie den Punkt überspringen, haben Sie die Möglichkeit die Verbindung zum ® Internet nachträglich unter dem Windows Desktop herzustellen. Sofern Sie bereits eine Internetverbindung hergestellt haben, können Sie sich jetzt mit einem Micro- soft-Konto an Ihrem Notebook anmelden. Der Microsoft Store bietet Ihnen die Möglichkeit z.B.
Netzbetrieb Netzbetrieb Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgeliefert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützt wer- den die folgenden Werte: AC 100 - 240 V~ 50/60 Hz. Beachten Sie die Sicherheitshin- weise zur Stromversorgung. Der Adapter versorgt das Notebook mit Strom und lädt zudem den Akku auf. Ihr Akku wird auch dann geladen, wenn Sie bei angeschlossenem Netzadapter mit Ihrem Notebook arbeiten.
Akkubetrieb Transportmodus Das Notebook befi ndet sich nach dem Auspacken in einem gesicherten Transport- modus, der ein versehentliches Einschalten und damit eine Entladung des Akkus verhindert. − Schließen Sie vor dem ersten Einschalten unbedingt den Netzadapter an und warten Sie 8 Sekunden bevor Sie den Ein-/Ausschalter betätigen.
Energieverwaltung (Power Options) Wenn Sie die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergefahren. Energieverwaltung (Power Options) Ihr Notebook bietet automatische und modifi zierbare Stromspar- und Energiefunkti- onen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der gesam- ten Betriebskosten verwenden können. Wenn Sie zur Energieverwaltung Ihres Notebooks Hilfe benötigen, drücken Sie die Taste F1 für die Windows Hilfe.
Display Display Öffnen und Schließen des Displays Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlossen, sodass eine zusätzliche Verriegelung nicht erforderlich ist. − Zum Öffnen klappen Sie das Display mit Daumen und Zeigefi nger bis zur gewünschten Position auf. HINWEIS! Beschädigungsgefahr! Gewaltsames Aufklappen des Displays kann zu Beschädigungen...
Dateneingabe Dateneingabe Tastatur Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen wer- den mit Hilfe der für Notebooks typischen Fn-Taste eingegeben. Notebookspezifi sche Tastenkombinationen Beschreibung Touchpad Fn + ESC Schaltet das Touchpad ein oder aus Display Fn + F1 schaltet das Display aus / ein...
Dateneingabe Touchpad HINWEIS! Beschädigungsgefahr! Bei Verwendung von nicht geeigneten Gegenständen zur Steu- erung des Gerätes kann das Touchpad dauerhaft beschädigt werden. − Benutzen Sie keine Kugelschreiber oder anderen Gegenstän- de, da dies zu einem Defekt Ihres Touchpads führen könnte. Soundsystem Externe Audioverbindungen Ihr Notebook verfügt über eingebaute Stereo-Lautsprecher, so dass Sie stets ohne zusätzliche Geräte Klänge wiedergeben können.
Netzwerkbetrieb Netzwerkbetrieb Wireless LAN (Funk-Netzwerk) Diese Funktion ermöglicht es Ihnen, über Funk eine Netzwerkverbindung zu einer entsprechenden Gegenstelle aufzubauen. Lesen Sie die erforderlichen Voraussetzungen. Die Wireless LAN- Funktion wird über das Windows® Menü ein- bzw. ausgeschaltet und ist ab Werk aktiviert. Eingeschränkter Gebrauch Schalten Sie das Produkt unbedingt in folgenden Situationen aus: •...
Netzwerkbetrieb Datensicherheit Der Hersteller haftet nicht für Datenverlust durch ungesicherten Zugriff Dritter. Sichern Sie Ihr WLAN-Netz durch eine geeignete Verschlüsselung, so dass ein Zugriff Dritter auf Ihre Daten ausgeschlossen ist. Voraussetzungen Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit Ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert.
microSD-Kartenleser Die Datenübertragungsgeschwindigkeit der Bluetooth-Drahtlostechnologie kann je nach Gerät oder Umgebungsfaktoren unterschiedlich sein. Mit einem Bluetooth-Gerät können Daten durch Wände, Jackentaschen und Aktentaschen übertragen werden. Die Übertragung zwischen Bluetooth-Geräten erfolgt mit der Hochfrequenz von 2,4 Gigahertz (GHz). Betreiben Sie die Bluetooth-Funktion nicht an Orten (Bsp.: Krankenhaus, Flugzeug etc.), in denen funkempfi...
USB-Anschluss Speicherkarte entfernen − Um die Karte zu entfernen, drücken Sie diese zunächst in den Anschluss hinein, um die Sicherung zu lösen. − Ziehen Sie nun die Karte aus dem Schacht und lagern Sie diese fachgerecht. Speicherkarten sind Verbrauchsartikel und müssen nach längerem Ge- brauch ausgetauscht werden.
Schacht für einen M.2 2280 Flash-Speicher Schacht für einen M.2 2280 Flash-Speicher Auf der Unterseite des Notebooks befi ndet sich ein Schacht für einen Flash-Speicher . Der freie Schacht unterstützt nur SATA. (Abbildung ähnlich) Sicherheitshinweise • Schalten Sie Ihr Notebook aus, bevor Sie die Abdeckung entnehmen.
Schacht für einen M.2 2280 Flash-Speicher Austausch eines eingebauten Flash-Speichers Gehen Sie wie folgt vor: − Schalten Sie das Notebook aus, indem Sie es ordnungsgemäß herunterfahren. − Drehen Sie das Notebook um und legen Sie es auf eine stabile und ebene Unter- lage, um Stürze des Notebooks zu vermeiden.
Notebook sichern Notebook sichern Einschaltkennwort Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Benutzung schützen. Beim Einschalten des Notebooks erscheint dann eine Auffor derung zur Ein- gabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellung eingerichtet. HINWEIS! Beschädigungsgefahr! Beachten Sie, dass hier nur sehr erfahrene Anwender Änderungen...
Notebook in den Auslieferungszustand zurücksetzen − Schließen Sie zur Wiederherstellung des Systems unbedingt den Netzadapter an, da die Wiederherstellung mehrere Stun- den dauern kann. Systemwiederherstellung mit Windows Wiederher- stellungsoptionen Falls bei Ihrem Gerät Probleme auftreten, können Sie es auffrischen oder zurückset- zen.
UEFI-Einstellung − Tippen oder klicken Sie auf den Menüpunkt Wiederherstellung. − Tippen oder klicken Sie auf Los geht‘s. − Es öffnet sich ein Auswahlfenster, wählen Sie hier die Wiederherstellungsoption Alles entfernen, um Windows komplett neu zu installieren. Führen Sie jede Art der Wiederherstellung nur mit angeschlossenem Netz- teil durch.
FAQ - Häufi g gestellte Fragen FAQ - Häufi g gestellte Fragen Wie aktiviere ich Windows®? • Windows ® aktiviert sich automatisch, sobald eine Internetverbindung herge- stellt wird. Die Uhrzeit ist nicht korrekt. − Klicken Sie mit der rechten Maustaste auf die Uhr in der rechten unteren Ecke Ihres Bildschirms und klicken danach auf „Datum/Uhrzeit ändern“.
Seite 45
FAQ - Häufi g gestellte Fragen Das Notebook schaltet sich während des Betriebs aus. − Der Akku könnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf. Das Notebook lässt sich nicht einschalten. −...
Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Probleme haben, nehmen Sie Kontakt mit Ihrer Hotline auf oder wenden Sie sich an www.medion.com. Wir werden Ihnen weiterhelfen. Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie folgende Daten vor: •...
Die sog. optionalen Treiber Updates können manuell über die Windows Update Funktion geladen und installiert werden. Aktuelle Treiber fi nden Sie auch auf unserer Homepage unter www.medion.com.Wenden Sie sich an die Service-Adresse des Landes, in dem das Gerät erworben wurde. Transport Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen: −...
Reinigung und Wartung Reinigung und Wartung GEFAHR! Stromschlaggefahr! Bei geöffnetem Gehäuse und bei Berührung von in dem Gerät be- fi ndlichen Teilen besteht Lebensgefahr durch elektrischen Schlag! − Öffnen Sie nicht das Gehäuse des Notebooks. Es enthält keine zu wartenden Teile. Ziehen Sie vor dem Reinigen immer den Netzadapter und alle Verbindungskabel! Die Lebensdauer des Notebooks können Sie durch folgende Maßnahmen verlängern: −...
Reinigung und Wartung − Entfernen Sie alle Medien aus den USB Steckplätzen und dem Kartenleser. − Entfernen Sie alle Kabel und angeschlossenen Peripheriegeräte. Wir empfehlen für die Lagerung bei Nichtbenutzung des Notebooks die Verwendung einer Tasche, um das Gerät vor Staub und Verschmutzung zu schützen.
Auf-/Umrüstung und Reparatur Auf-/Umrüstung und Reparatur Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifi ziertem Fach personal. Sollten Sie nicht über die notwendige Qualifi kation verfügen, beauftra- gen Sie einen ent sprechenden Service-Techniker. Wenden Sie sich an Ihren Kunden- dienst, wenn Sie technische Probleme mit Ihrem Notebook haben.
In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu defi nieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II;...
Seite 52
Hinweise zu Displayfehlern • Typ 3: abnormale oder defekte Subpixel der Farben Rot, Grün oder Blau (z.B. dauer- haft leuchtend mit halber Helligkeit, nicht leuchtend einer Farbe, blinkend oder fl ackernd, aber nicht vom Typ 1 oder 2) Ergänzung: Cluster vom Typ3 ( = Ausfall von zwei oder mehr Sub-Pixeln in einem Block von 5 x 5 Pixeln.
Technische Daten Technische Daten Allgemein Systemtyp E15302 Integrierte Peripheriegeräte 2 Stereo-Lautsprecher Abmessungen (B x T x H in cm) 35,9 x 24 x 2,33 Gewicht 1,87 kg (inkl. Akku) Installierter Arbeitsspeicher 8 GB Speicherart DDR4 Arbeitsspeicher bis zu 512 GB M.2 2280 SATA...
Seite 54
Technische Daten Akku Ganfeng, 4569127-2S Spannung 7,6 V Kapazität 5921 mAh Energie 45 Wh bis zu 6 Stunden (abhängig von den Notebook-Einstel- Betriebszeit lungen und dem Nutzungsverhalten im Betrieb) Umgebungsbedingungen In Betrieb: +5 °C - +30 °C Nicht in Betrieb < vier Wochen: 0 °C - +60 °C Temperaturen Nicht in Betrieb >...
Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben. Sie fi nden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt beim Inverkehrbringer: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-...
Datenschutzerklärung Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verant- wortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –...
Index Index Erste Hilfe bei Hardwareproblemen ..46 Externe Audioverbindungen ....34 Akku ............22 FAQ ..............44 Aufl aden des Akkus ......30 Flugzeugmodus ........37 Einsetzen des Akkus ......30 Entladen des Akkus ......30 Hinweise für den Servicetechniker ..50 Überprüfen der Akkuladung ....31 Anschließen Inbetriebnahme ........26 Stromversorgung .........
