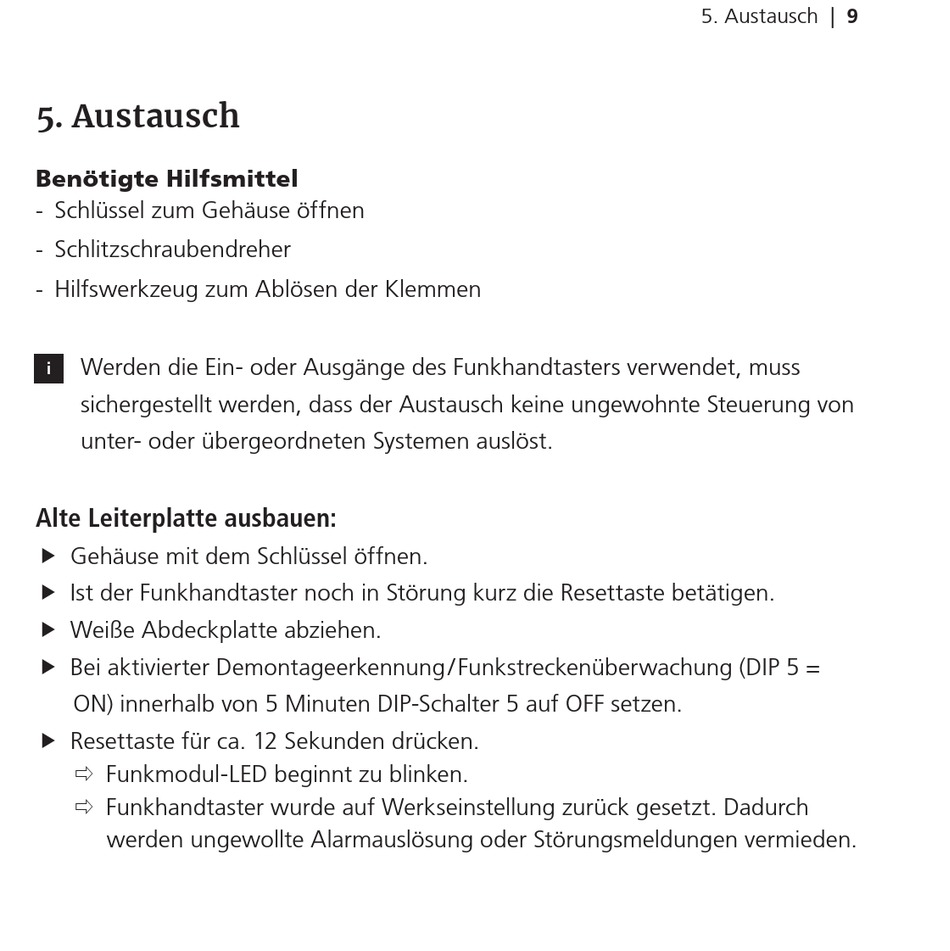

5. Austausch

Benötigte Hilfsmittel
Schlüssel zum Gehäuse öffnen
-
Schlitzschraubendreher
-
Hilfswerkzeug zum Ablösen der Klemmen
-
Werden die Ein- oder Ausgänge des Funkhandtasters verwendet, muss
i
sichergestellt werden, dass der Austausch keine ungewohnte Steuerung von
unter- oder übergeordneten Systemen auslöst.
Alte Leiterplatte ausbauen:
f Gehäuse mit dem Schlüssel öffnen.
f Ist der Funkhandtaster noch in Störung kurz die Resettaste betätigen.
f Weiße Abdeckplatte abziehen.
f Bei aktivierter Demontageerkennung / Funkstreckenüberwachung (DIP 5 =
ON) innerhalb von 5 Minuten DIP-Schalter 5 auf OFF setzen.
f Resettaste für ca. 12 Sekunden drücken.
 Funkmodul-LED beginnt zu blinken.
 Funkhandtaster wurde auf Werkseinstellung zurück gesetzt. Dadurch
werden ungewollte Alarmauslösung oder Störungsmeldungen vermieden.
