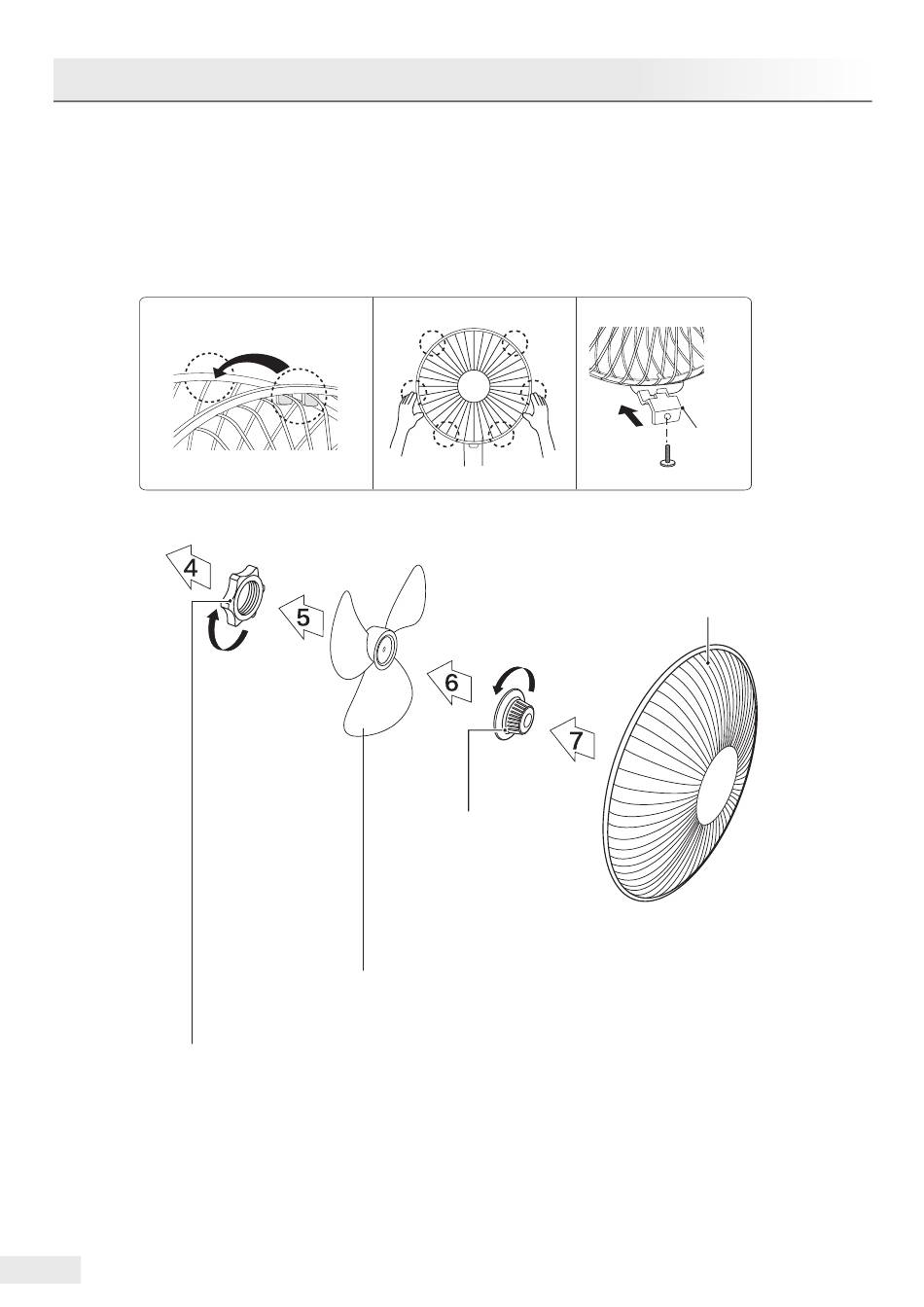

INSTRUCTIONS DE MONTAGE DU COUVERCLE (GRILLE) ET DE L'HELICE
1. Alignez la partie avant et la partie arrière du couvercle (grille) de l'hélice comme indiqué à la
figure.
2. Appuyez successivement sur les points de jonction avec les deux mains pour assurer la bonne
mise en position des couvercles.
3. Fixez bien le couvercle avant et arrière de l'hélice à l'aide du connecteur et serrez bien la vis du
connecteur:
Ecrou de couvercle
• Ayant monté le couvercle arrière de l'hélice,
visez l'écrou en le tournant dans le sens des
aiguilles d'une montre pour le fixer.
30
FR
Assemblage des couvercles (grilles)
1
2
3
Rotor d'hélice
• Visez le rotor en le tournant
dans le sens inverse des
aiguilles d'une montre. Puis
montez le couvercle avant
de l'hélice.
Hélice
• Montez l'hélice sur l'arbre et faites-le
tourner pour vous assurer qu'il se déplace
normalement.
1
2
3 Connecteur
de jonction
Couvercle (grille) avant
