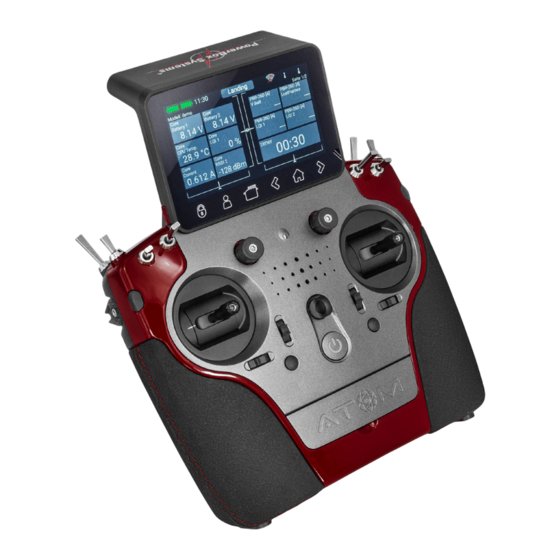

Inhaltszusammenfassung für PowerBox Systems ATOM V 3.00

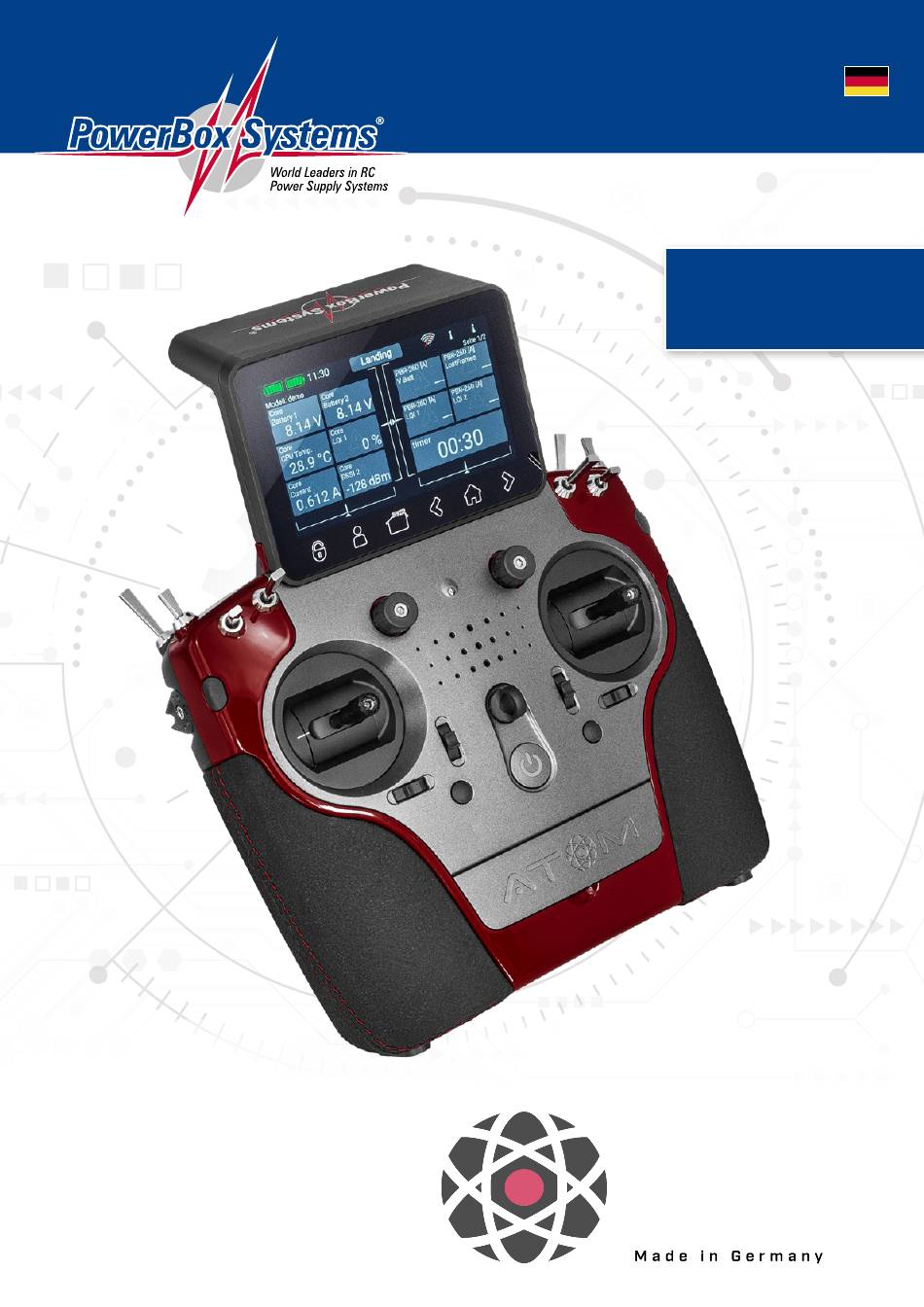

- Seite 1 BEDIENUNGSANLEITUNG 06/2022 V 3.oo At m www.powerbox-systems.com...
- Seite 2 Sehr geehrter PowerBox-Pilot, ATOM Mit unserem Fernsteuersystem, wird ein neuer Standard im gehobenen Mittelklassesegment eingeführt. Mit viel Know- how aus dem CORE, einer Neuentwicklung der Elektronik, angepasster Software, einem kleineren Linux Computer und einer Um- strukturierung der Gehäusefertigung konnte ein System geschaffen werden, welches in Sachen Preis-Leistung seines Gleichen sucht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Bedienelemente....... .4 4. Telemetrie, Timer, Servoanzeige und Schnellwahltasten . -
Seite 4: Bedienelemente
1. Bedienelemente 8 Kippschalter Schnellwahltasten Optionale Knüppelschalter Lautsprecher 4 Lineargeber Ein/Ausschalter 4 Digitaltrimmungen 4 Taster Schnellwahltasten: Servomonitor Historie Historie Bildschirm Benutzerdefiniertes Homescreen Menü Entsperrung zurück PowerBox-Systems − World Leaders in RC Power Supply Systems... -
Seite 5: Erste Schritte
2. Erste Schritte • Einschalten Der ATOM wird eingeschaltet indem Sie die -Taste drücken bis sie rot leuchtet. Lassen Sie kurz los und bestätigen Sie den Einschaltvorgang erneut durch einen kurzen Tastendruck. Sobald die Taste grün leuchtet fährt das Linux-System hoch. Der Aus- schaltvorgang funktioniert mit der gleichen Vorgehensweise. -
Seite 6: Flight Mode
Sie brauchen nicht fest zu drücken – der kapazitive Touchscreen funktioniert nur durch Berührung – wie bei jedem modernen Smartphone auch. Die Symbole im Hauptmenü sind der Wichtigkeit nach angeordnet. HINWEIS Sie können jeden Menüpunkt in Ihr eigenes persönliches Menü übertragen. Dazu tippen Sie einfach länger mit dem Finger auf das gewünschte Menü. -
Seite 7: Menü
Servo Monitor Modell 3. MENÜ 3. Menü - Modellübersicht 3. MENÜ - Laden, kopieren oder löschen Funktionen von Modellen - Funktionenübersicht Funktionen Mischer Mischer Flight Modes Virtuelle Schalter - Funktionen anlegen oder Flight Modes Empfänger Verwaltung - Funktionenübersicht Funktionen Mischer - Funktionen anlegen oder löschen - Empfängerübersicht - Funktionenübersicht... -
Seite 8: Bildschirm
• Sprache Die Einstellung der Sprache wirkt sich auf die Sprachausgabe und die Telemetriedaten aus. Beim Scannen der Sensoren wird die ausgewählte Sprache zum Sensor geschickt, der dann, falls implementiert, die Bezeichnungen der Telemetrie-Werte in dieser Sprache zurückschickt. • Einheit Die Einstellung der Einheiten ist wichtig: Die Auswahl Metrisch oder Imperial wird vom System zu den Telemetrie-Sensoren gesendet. -
Seite 9: Audio
• Autom. Sperre Taste Die Automatische Bildschirmsperre wird mit der (Schnellwahltaste, unten links) wieder aufgehoben. • Ruhe Alarm Stellen Sie hier die Zeit ein, nach der der Sender einen Alarmgeben soll, wenn die Sticks nicht bewegt worden sind. Dieses Feature hilft Ihnen das Ausschalten des Senders nicht zu vergessen. •... -
Seite 10: Modell Menü
Alle Passwörter werden im ATOM verschlüsselt im Speicher des Linux Computers abgespeichert und sind nicht auslesbar. Entfernen-Button ist dazu da, um diese Informationen zu löschen. Unten rechts finden Sie noch zwei Eingabefelder für den Portal Login. Dieses Feature steht bereit, sobald das Webportal online geht. - Seite 11 Im nächsten Bildschirm wählen Sie eine der rechts angeordneten Bereiche, z.B. Tragfläche. Je nach gewähltem Modelltyp er- scheint eine Tragfläche, die Ihrer Auswahl entspricht. Sollte Ihre Konfiguration spezieller sein, können Sie individuelle Funktionen später sehr einfach manuell programmieren. Tippen Sie auf Geber und wählen Sie im Kontextmenü den Querruder-Geber aus indem Sie ihn betätigen. Je nach Mode ist dies der linke oder rechte Steuerknüppel.
-
Seite 12: Funktionsmenü
Zurück zu unserem Tragflügel Bildschirm: Wenn alle Zuordnungen gemacht sind, tippen Sie unten bei den Schnellwahltasten auf Taste, um zur Übersicht zurück zu kommen. Ordnen Sie allen weiteren Funktionen Geber und Servos zu. Wenn alles erledigt ist, tippen Sie rechts unten auf Weiter. Die Funk- tionen und Servozuordnungen werden jetzt erstellt. -
Seite 13: Setup
• Trim Mode Es kann zwischen vier verschiedenen Modi ausgewählt werden. Standard ist der Offset Mode. Damit wird der gesamte Geberbereich getrimmt, also auch die Endpunkte. Weitere Trim Modi sind Links und Rechts, diese werden z.B. für die Standgaseinstellung bei Motoren oder Turbinen verwendet. -
Seite 14: Hold / Failsafe
• Geber Rate Wählen Sie hier einen Geber aus, mit dem der Anteil geschaltet oder auch linear eingestellt werden kann. Als Geber können Steuerknüppel, Lineargeber oder Schalter ausgewählt werden. • Rate Über die Taste Rate kann der Geber Weg eingestellt werden. Wird beim Geber Rate nichts ausgewählt, ist der Wert fest ein- Geber Rate gestellt. -
Seite 15: Servo
3.3.6 Servo Hier finden Sie die zugeordneten Servos wieder. Jeder Funktion können bis zu acht Servos zugeordnet werden. Wie schon im Assistenten erwähnt, können hier die Servos in Weg und End- punkt eingestellt werden. Wird ein Servo hier verstellt, hat das keinen Einfluss auf die Einstellungen desselben Servos, wenn es in einer anderen Funktion auch zugeordnet wird. - Seite 16 Wählen Sie hierzu mit Hilfe der Pfeiltasten den Punkt aus, den Wert Sie verstellen wollen. Tippen Sie bei auf die angezeigte Einstellung und stellen Sie das Servo an dieser Position ein. Mithilfe des Glätten Buttons können Sie den Kurvenverlauf Reset Button, weicher machen.
-
Seite 17: Binden Eines Empfängers
3.4 Binden eines Empfängers Empfänger-Button Wählen Sie im Hauptmenü den an. Wie Sie jetzt sehen, können bis zu vier Empfänger gleichzeitig an ATOM angebunden werden. Es dürfen unterschiedliche Empfänger verwendet werden. Als PBR-9D PBR-5S Beispiel können ein und ein angebunden werden. -
Seite 18: Auswahl Atom/M-Link
HINWEIS Sie können Einstellungen wie Kanalverschiebung, Frame-rate, iGyroSAT oder weitere, direkt im Empfän- ger einstellen. Diese Einstellungen erreichen Sie übli- cherweise über ein Telemetrie Widget oder auch wenn Sie im Binde-Menü auf das Empfängerbild tippen. 3.4.4. Auswahl ATOM/M-Link Multiplex M-Link Für Sender die mit einer zusätzlichen Antenne ausgestattet sind, befindet sich ganz oben der ATOM... - Seite 19 – Im nächsten Schritt wählen Sie die Servos aus, auf die die Differenzierung angewendet werden soll: – Tippen Sie nun auf den Button unter Diff. Wert, um den Prozentanteil einzustellen oder einen Geber für die Verstellung des Anteils zuzuordnen. Wie auf dem Screenshot zu sehen ist, sehen Sie auch bereits eingestellte Expo-Werte. •...
-
Seite 20: Virtuelle Schalter
ACHTUNG Wählen Sie hier keinen Trimmgeber, der bereits einer der Hauptfunktionen zugeordnet ist! – In der Übersicht sehen Sie jetzt, wie die Servoausgänge prozentual zueinanderstehen 3.6 Virtuelle Schalter Mit den virtuellen Schaltern kann man Lineargeber „digitalisieren“, indem man mithilfe einer Schaltschwelle einen Schaltzustand er- zeugt. -
Seite 21: Funktionen
oder Aus. Das ist notwendig, wenn Sie z.B. nur einen Lineargeber mit Sie können allerdings auch einen Festwert definieren – einer Schaltschwelle versehen möchten. Für diesen Fall wählen Sie einen Geber als Festwert aus, für den anderen Geber wird ein Lineargeber definiert. -
Seite 22: Servo Cut-Off
3.7 Servo Cut-OFF Mit diesem Feature können Sie ganz einfach einen Servoausgang auf einen vorher fest definierten Wert umschalten. Als Beispiel wären eine Motorfreigabe per Schalter oder eine fest definierte Stellung eines Bugrades beim Einfahren des Fahrwerks zu nennen. Wählen Sie das Servo Cut-Off Menü an und drücken Sie auf +, um eine neue Cut-Off Funktion zu erstellen. Danach wählen Sie Servo das Servo, welches Sie in eine fest vordefinierte Stellung bringen möchten und drücken auf OK. -
Seite 23: Telemetrie Geber
Wenn Sie einen linearen Geber ausgewählt haben, können Sie die beiden Schaltpunkte durch Verschieben mit dem Finger be- liebig anpassen. Der rote Bereich markiert den „Aus-Zustand“, der grüne den „Ein-Zustand“. Der orangene Bereich markiert die „Hysterese“. In diesem Bereich erfolgt keine Umschaltung. Sie können den „Aus-Zustand“ und den „Ein-Zustand“ ganz leicht um- drehen indem Sie einen der beiden Schaltpunkte Schieber vor oder hinter den anderen schieben. -
Seite 24: Zur Erklärung Der Bedienelemente
PBS-V60 In diesem Beispiel soll der Spannungssensor dazu verwendet werden die Motorleistung zu drosseln, wenn der Akku leer wird. Sie können dem Telemetrie Geber unter dem Feld Name umbenennen. Tippen Sie nun unter Ausgang auf das Feld mit dem Prozent- wert um alle Parameter einzustellen. -
Seite 25: Begrenzer
3.8.2. Begrenzer Hier stellen Sie den Zahlenbereich ein, in dem die Telemet- rie-Funktion arbeiten soll. Das untere Limit definiert, welcher Telemetrie Wert -100% der Funktion darstellt. Das obere Limit definiert +100% des Telemetrie Gebers. In unserem Beispiel soll im Bereich von 11.0V bis 10.0V be- gonnen werden den Motor abzuregeln. -
Seite 26: Flightmodes
Wenn der Telemetrie Geber über den eingestellten 11.0V ist, wer- den 0% zu dem Gas-Servo addiert. Der Gas-Kanal verhält sich wie immer. Unterhalb von 11.0V werden zunehmend negative Anteile aufad- diert, was den Ausgang des Gas-Kanals reduziert. HINWEIS Sie können jederzeit wieder in das Telemetrie-Geber-Menü zurück und mithilfe der Simulator Funktion die Einstellun- gen testen. - Seite 27 Machen Sie sich bevor Sie Flightmodes anlegen Gedanken darü- ber, welche Flightmodes wichtig sind und welche nicht so wichtig sind. Um einen Flightmode anzulegen tippen Sie auf eines der Käst- chen, die mit „Standard“ benannt sind und Sie erhalten folgenden Bildschirm: Sie können dem Flightmode hier gleich einen aussagekräftigen Namen geben, indem Sie in das linke Feld tippen.
-
Seite 28: Sprachausgabe
Nachdem Sie verschiedene Flightmodes angelegt haben, sehen Sie im Flightmode-Baum anhand der grünen Striche, welcher Flightmode gerade aktiv ist. Jetzt können Sie im Geber-, Trimm- und Mischer-Menü verschiedene Einstellungen für die unter- schiedlichen Flightmodes einstellen, indem Sie bei der Flightmode-Einstellung Single wählen. 3.10 Spracheausgabe Die Sprachausgabe im ATOM... -
Seite 29: Wert
• Text Bei der Option Text können Sie einen beliebigen Text eingeben und diesen durch das TTS-System zum Beispiel per Schalter ansagen lassen. • Telemetrie kurz Es wird der ausgewählte Telemetrie-Wert mit der Einheit angesagt. Die Ansage kann durch Aktivierung durch einen Schalter, in regelmäßigen zeitlichen Abständen oder bei Wertänderung getriggert werden. -
Seite 30: Replay
3.10.4. Replay In diesem Menü stellen Sie ein, ob die Ansage Einmalig, in zeitlichen Intervallen oder bei Änderung des Telemetrie-Wertes ge- sprochen werden soll. Je nach Auswahl haben Sie die Möglichkeit die Intervallzeit oder die Schwelle einzustellen, um die sich ein ausgewählter Telemetriewert verändern muss, damit sich die Sprachausgabe aktiviert. -
Seite 31: Vario
3.11 Vario Das Vario des ATOM bietet einige Möglichkeiten, die Tonausgabe des Steigens und Sinkens Ihres Modells an Ihre Bedürfnisse anzupassen. • Sensor Das Vario muss an einen gebundenen Empfänger angeschlos- sen und in der Sensorliste sichtbar sein. Wenn Sie auf den Sensor-Button tippen, werden Ihnen alle verfügbaren Sensoren angezeigt. -
Seite 32: Doorsequenzer
3.12 Doorsequenzer Mit dem Atom Doorsequenzer können Sie zwei voneinander unabhängige Sequenzen erstellen, die mit einem Schalter aktiviert werden. Als besonderes Feature hat der Sequenzer eine Pausenfunktion eingebaut. So kann man mit einem 3-Stufenschalter in der mittleren Schalterstellung die Sequenz pausieren lassen. Des Weiteren kann der Sequenzer mit dem Schalter, zu jeder Zeit, während der Sequenz angehalten und die Richtung geändert werden. - Seite 33 • Mode Schleife Der Sequenzer läuft solange Sie den Schalter aktiviert haben. Sobald Sie den Schalter in die Aus-Position bringen, läuft die an- gefangene Sequenz noch bis zum Ende durch und stoppt dann. Wählen Sie jetzt noch alle Servos aus die in die Sequenz eingebunden werden sollen. Es können bis zu 6 Servos ausgewählt werden.
-
Seite 34: Sequenz-Servo 10-Vorwärts
Wie Sie oben sehen können, läuft der Sequenzer standardmäßig lediglich vom Startpunkt bei -20% zum Stoppunkt bei +20%. Um einen weiteren Punkt einzubauen, tippen Sie auf den Graphen und dann auf Dazu. Sequenz-Servo 10-Vorwärts Wie Sie auf dem Bild oben rechts sehen können, wurde in der ein weiterer Wegpunkt angelegt. -
Seite 35: Mischer
HINWEIS Ein weiterer interessanter Anwendungsfall für den Sequenzer wären Brems -Stör- oder Landeklappen aller Art! Sie kennen das: die Klappe fährt ein und das Servo brummt leicht, weil mechanisch ein letzter Widerstand bleibt. Nutzen Sie den Sequenzer um die Klappen wie gewohnt langsam zu fahren. Fahren Sie über den eingefahrenen Punkt um ca. -
Seite 36: Kurveneditor
3.13.1 Kurveneditor Im Kurveneditor können spezielle Zumischungskurven einge- stellt werden. – Punkte Wählen Sie hierzu die Anzahl der Punkte – es sind bis zu 33 Punkte möglich. – Punkt wählen Mit den Pfeiltasten wählen Sie den Punkt aus, den Sie ver- schieben wollen. -
Seite 37: Datei Manager
Nach dem Einschalten oder einem Modellwechsel sieht der Bildschirm so aus, wenn die gewählten Geber nicht in der richtigen Position sind: Sobald die Geber in der richtigen Position sind, wird die Funkverbindung aktiviert und der Bildschirm freigegeben. Abbruch Wenn Sie die Taste drücken wird die Prüfung über- sprungen und die Funkverbindung sofort eingeschaltet. -
Seite 38: Lehrer/Schüler System
Sie können auch Dateien löschen – aber Achtung: Wenn Sie zum Beispiel ein Soundfile für einen Telemetrie Alarm löschen, funk- tioniert dieser nicht mehr! Die Dateien sind zwar schnell wieder in den Sender kopiert, eine zeitaufwendige Fehlersuche wird das aber trotzdem nach sich ziehen! HINWEIS Wenn Sie den USB-Stick entfernen wollen, drücken Sie lange auf das USB Symbol um den Stick auszuwerfen. - Seite 39 Als Nächstes tippen Sie unter Atom Geber auf das Symbol um ein Geber-Paar anzulegen. Hier weisen Sie einem Geber im Lehrersender, einen Geber im Schülersender zu. Wenn Sie den oben zugewiesenen Schalter umschalten, ersetzen die Steuersig- nale, kommend aus dem Schülersender, das Geber-Signal im Lehrersender. Die Erkennung der beiden Geber erfolgt automatisch durch einfache Bewegung der Steuerknüppel oder Schalter.
-
Seite 40: Telemetrie, Timer, Servoanzeige Und Schnellwahltasten
4.Telemetrie, Timer, Servoanzeige und Schnellwahltasten Nachdem ein Modell neu angelegt und einer, oder mehrere Empfänger gebunden wurden, kann man im Hauptbildschirm mit den Telemetrie-Widgets wichtige Informationen anzeigen. Sie können zwischen fünf verschiedenen Widget-Typen auswählen: • Telemetrie Servo-Werte • Servo-Werte • Timer •... -
Seite 41: Größe
4.1.1. Größe Mit den drei Tasten Klein, Mittel, Groß können Sie die Größe des Widgets einstellen. 4.1.2. Widget löschen Damit können Sie ein Widget löschen. 4.1.3. Sensoren neu scannen Diese Funktion benötigen Sie, nachdem Sie im laufenden Betrieb neue Sensoren eingesteckt haben. Damit werden auf dem P²- BUS alle Sensor-Informationen neu eingesammelt. -
Seite 42: Menü
Mit der Auswahl eines oder mehrerer Sensoren werden, wie oben zu sehen ist, weitere Funktionen sichtbar. 4.1.5. Sensor Wenn Sie in der Sensor-Spalte kurz auf einen Wert tippen, kön- nen Sie einen anderen Wert an diese Stelle setzen. Drücken Sie lange auf einen Sensornamen um diesen Bildschirm zu erhalten: In diesem Menü... -
Seite 43: Adresse
Vorh./Nächste Die Tasten oben links und rechts oben ermöglichen eine Navigation durch die Untermenüs sofern der Sensor solche implementiert hat. Durch Tippen der Pfeiltasten recht neben den Sensorwerten können die Werte im Sensor verändert werden. Durch längeres Antippen der Pfeiltasten lassen sich größere Werte schneller verstellen. Das Menü verlässt man über die -Taste unten am Touchscreen. -
Seite 44: Wert
4.1.8. Wert Wert In der Spalte unterhalb von finden Sie den Namen des Sensor-Wertes. Wenn Sie kurz auf den Namen tippen, werden alle verfügbaren Sensorwerte des Sensors angezeigt. Drücken Sie länger auf den Button, erscheint ein neues Fenster. Hier werden der Name und die aktuelle Adresse des Sensor- Wertes angezeigt. -
Seite 45: Alarm Typ
Im Anschluss wählen Sie die Art der Warnung aus. In dem Beispiel soll bei 200km/h ein Warnton, bei 220km/h eine Sprachaus- gabe erfolgen. Wird die Sprachausgabe ausgewählt, können Sie einen belie- bigen Ansagetext eintippen. Unten bei Alarm Typ können Sie noch bestimmen, ob der Alarm nur einmalig, oder bei jedem über- oder unterschreiten der Schwelle ausgegeben werden soll. -
Seite 46: Start- Und Stopzeit
4.2.2. Start- und Stopzeit Als Nächstes stellen Sie die Start- und Stop Zeit Start Zeit Stop Zeit, zählt der Timer rückwärts, ist ein: Ist die größer als die Stop Zeit Start Zeit größer als die – vorwärts. 4.2.3. Geber für Start / Stop / Reset Geber Als nächstes muss ein ausgewählt werden, der den Timer startet. -
Seite 47: Auto Reset
4.2.4. Auto Reset Steht der Auto Reset auf Ein, wird der Timer beim Laden des Modells oder bei einem Neustart des Senders auf den Startwert zurückgesetzt. Steht der Auto Reset auf Aus, wird der Timer Wert beim Herunterfahren des Senders in der Modelldatei abgespei- chert. -
Seite 48: Servowerte
HINWEIS Bei der Auswahl Sprache kann die Intervallzeit nicht kürzer als 3 Sekunden sein. Sollten Sie eine schnellere Ansage benötigen, wählen Sie Sprache kurz. Bestätigen Sie Ihre Eingaben mit OK. Sollten Sie weitere Audioausgaben für diesen Timer anlegen wollen, drücken Sie wieder auf +. -
Seite 49: Schnellwahl Menü
4.4 Schnellwahl Menü Mit diesem Widget-Typ können Sie Menü-Buttons, die Sie sehr oft brauchen, auf den Hauptbildschirm legen. Damit kommen Sie ohne Umwege in das gewünschte Menü. 4.5 Notizen Hier können Sie sich Notizen machen, zum Beispiel für die Startvorbereitung. 4.6 Anordnen der Widgets Das neu angelegte Widget erscheint nun an der Stelle, an der Sie vorher begonnen haben. -
Seite 50: Update
Die aufgezeichneten Minimal- und Maximalwerte und Alarme können Sie in jedem Widget einzeln löschen. Wollen Sie alle Alarme und alle Minimal- und Maximalwerte auf einmal löschen, können Sie im „Pulldown“-Menü auf den rechten Button tippen. Damit werden alle Werte und Alarme zurückgesetzt. 5. -
Seite 51: Wifi Update
5.1.2. Wifi Update Das Wifi Update steht seit der Version 2.0 zur Verfügung. Dazu muss als erstes wie unter Punkt 3.1.4 beschrieben das Wifi ein- gerichtet werden, bzw. ein Zugriff auf Ihren Router oder mobilen Hotspot bestehen. Der restliche Ablauf funktioniert automatisch. Wenn Sie auf Update drücken und eine Verbindung zu Ihrem Wifi besteht, werden alle notwendigen Dateien aus dem Web her- untergeladen und installiert. -
Seite 52: Empfänger
5.2 Empfänger ATOM Ein auf dem gesamten Markt einmaliges Feature steht in der zur Verfügung. Von hier an können alle PBR-Empfänger (aus- genommen PBR-8E), vom Sender aus upgedatet werden. Das Modell bzw. die gebundenen Empfänger müssen eingeschaltet System -> Software -> Check. -
Seite 53: Laden Des Senders
6. Laden des Senders Um den ATOM zu Laden, öffnen Sie den Deckel auf der Oberseite und stecken Sie einen der beiden Stecker vom Netzteil in die ATOM Ladebuchse. Laden Sie Ihren spätestens, wenn das Akkusymbol groß auf dem Bildschirm blinkt. Sie haben dann noch für ca. -
Seite 54: Kopfhöreranschluss
Kopfhöreranschluss Für Vario- oder Telemetrie-Ansagen kann hier ein Stereokopfhörer eingesteckt werden. Ladestatus LED Ladebuchse (10-16V) USB-A Buchse Hier kann ein USB Stick eingesteckt werden. Damit kann die Fernsteuerung upgedated werden oder Daten vom ATOM auf den USB Stick kopiert werden. Mikrophon Eingang Servo/PPM Hier können Servos angesteckt werden, die direkt auf Eingaben eines Steuerknüppels funktionieren. -
Seite 55: Einstellen Der Härte Der Steuerknüppel
• Einstellen der Härte der Steuerknüppel An den Schrauben 1 und 2 kann für die jeweilige Achse die Federhärte eingestellt werden. Drehen Sie die gewünschte Schrau- be tiefer, um die Feder härter zu spannen. Sollte die gewünschte Härte dadurch nicht erreicht werden, haben wir auch stärkere Federn zur Auswahl. -
Seite 56: Einstellung Der Gasratsche Und Der Bremse
• Einstellung der Gasratsche und der Bremse Die Stärke der Ratsche für das Gas kann man an mit der Schraube 3 einstellen. Schraube 4 ist für die Gleitbremse zuständig. • Einstellung des Gasweges Der Weg des Gasknüppels ist beim ATOM einstellbar. Damit können speziell 3D-Piloten den Gasweg mechanisch begrenzen. Dazu drehen Sie die Schrauben (5) weiter ein. -
Seite 57: Technische Daten
Wenn ein Lineargeber oder ein 3-Stufenschalter verbaut ist, müssen Sie den Geber jetzt noch in die Mitte bewegen. Drücken Sie auf Fertig. Mit der Direkt. -Taste können Sie die Wirkrichtung des Gebers umschalten. Achtung: Das hat den gleichen Effekt, als wenn sie den Schalter umgedreht einbauen! Diese Umschaltung wirkt sich auf alle Modelle aus! 10.Technische Daten Stromversorgung... -
Seite 58: Senderzubehör
12. Senderzubehör EMPFÄNGER PBR-9D Order No. 8210 PBR-9D ein 9 Kanal Empfänger mit zwei redundanten Empfangsteilen. Der Emp- P²BUS fänger besitzt eine Schnittstelle für Servo- und Telemetrie Daten und einen Zu- satzausgang der wahlweise als SRXL-Bus oder als Kanal 10 umgestellt werden kann. PBR-7S Best. -
Seite 59: Service Hinweis
13. Service Hinweis Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum, für alle Fragen die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten. - Seite 60 06/2022 PowerBox-Systems GmbH Ludwig-Auer-Straße 5 86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
