AUSRICHTUNG DES
SCHLOSSES
Der Einbau des Schlosses hängt
davon ab, ob es rechts- oder
linksschließend ist.
Rechts

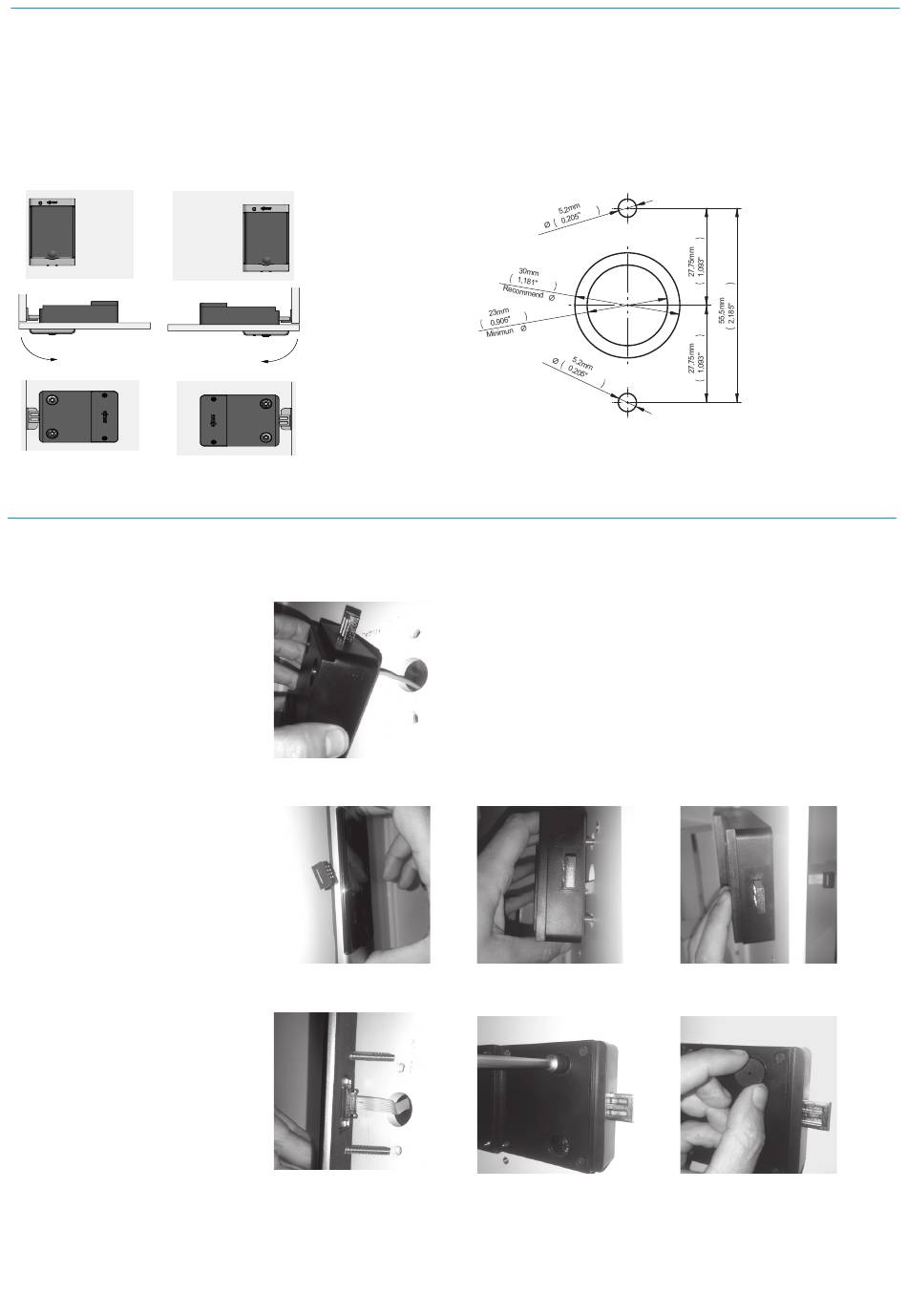

EINBAU- UND
INSTALLATIONSVORGANG
Beim Einbau eines Schlosses in
einem Möbel sind die folgenden
Schritte in der angegebenen
Reihenfolge auszuführen:
1.- Die Bohrungen mit Hilfe der
Vorlage anzeichnen und bohren.
Die Einbaufläche für das Schloss
muss glatt und sauber sein.
2.- Die Schutzfolie vom Aufkleber
an der Rückseite entfernen und das
Kabel durch die mittlere Bohrung
führen. Darauf achten, die Mechanik
nicht an der Tür abzustützen.
3.- Die Vorderseite einsetzen, ohne
das Kabel mit dem Mechanismus zu
verbinden. Sobald die Schrauben
die Rückseite führen, diese fest auf
der Tür anziehen, bis sie festklebt.
4.- Die Vorderseite entfernen
und das Kabel mit dem Stecker
anschließen. Es ertönen drei
Pfeiftöne und die LED-Anzeige
blinkt dreimal orange auf. Die
Vorderseite einbauen und darauf
achten, dass die Rückseite nicht
herunterfallen kann.
5.- Die Befestigung mit Hilfe der
beiden M5-Muttern und eines
Steckschlüssels SW8 vornehmen.
Das Anzugsmoment von 250 Ncm
beim Anziehen der Muttern sollte
nicht überschritten werden.
6.- Die beiden Zierstopfen
aufsetzen. Zum Entfernen dieser
Zierstopfen muss ein spitzer
Gegenstand in die mittlere Bohrung
eingeführt werden.
(*) HINWEIS: Beim Einbau ist
darauf zu achten, dass das Schloss
bei offen stehender Tür nicht gegen
den Schließfachkorpus schlagen
kann.
Links
2
3A
4
Die Abmessungen und die Lage der
Befestigungspunkte gehen aus den
folgenden Abbildungen hervor:
1
3B
5
3C
6
