Bedienunsanleitung

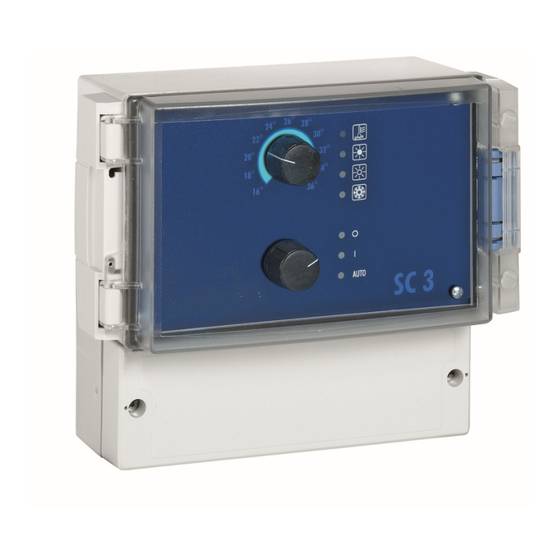

Swim-tec® SC 3
Analoge Solarsteuerung mit Anschlussmöglichkeit für
Solarpumpe 230 V/50 Hz oder Motorventil 24 V
1. Allgemein
Die bestimmungsgemäße Verwendung dieser Steuerung ist der Einsatz in
Schwimmbadanlagen. Für andere Einsatzgebiete oder Zweckentfremdung
übernimmt der Hersteller keinerlei Haftung.
Die SC 3.1 vergleicht die Beckenwassertemperatur mit der Messung des
Solarfühlers und schaltet bei Bedarf die Solaranlage ein. Dadurch wird
die Solaranlage wesentlich effizienter genutzt, als dies bei einer manuel-
len Bedienung möglich wäre.
Hierbei wird in folgende Funktionen unterschieden:
1.
Solar heizen, wenn die Solartemperatur höher ist als die Wasser-
temperatur und die Wassertemperatur unter der eingestellten liegt
2.
Solar kühlen, wenn die Solartemperatur niedriger ist als die Was-
sertemperatur und die Wassertemperatur über der eingestellten
liegt
02/2018
Werbung
Verwandte Anleitungen für swim-tec SC 3
Inhaltszusammenfassung für swim-tec SC 3
- Seite 1 Schwimmbadanlagen. Für andere Einsatzgebiete oder Zweckentfremdung übernimmt der Hersteller keinerlei Haftung. Die SC 3.1 vergleicht die Beckenwassertemperatur mit der Messung des Solarfühlers und schaltet bei Bedarf die Solaranlage ein. Dadurch wird die Solaranlage wesentlich effizienter genutzt, als dies bei einer manuel- len Bedienung möglich wäre.
-
Seite 2: Umgang Mit Dieser Anleitung
® - SC3 EITE 2. Umgang mit dieser Anleitung Diese Anleitung ist Teil des Steuergerätes. Bei unsachgemäßer Verwen- dung, bei unzureichender Wartung oder unzulässigen Eingriffen können Ge- fahren für Leib und Leben bzw. materielle Schäden entstehen. Anleitung vor Gebrauch aufmerksam lesen. Anleitung während der Lebensdauer des Produktes aufbewahren. -
Seite 3: Bedienung
® - SC3 EITE 3. Bedienung 1 Wählschalter Temperatur 2 Wählschalter Modus Anzeigen: 3 Solltemperatur erreicht 4 Solar heizen 5 Solar kühlen 6 Frostgefahr 7 Aus 8 Ein 9 Automatik Mit dem Drehschalter (2) kann die Solarsteuerung nachfolgend geschaltet werden. Der jeweilige Betriebszustand wird zusätzlich durch Leuchtdioden (7-9) angezeigt: Die Solaranlage ist aus Die Solaranlage ist an... -
Seite 4: Elektrischer Anschluss
® - SC3 EITE 4. Elektrischer Anschluss Der Einbau und die Montage darf nur durch eine Elektrofachkraft erfolgen (VDE 0105). Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Umgebung erhöhte Stromschlaggefahr. Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der elektrischen Schutzleiter zum Stromschlag führen, z.B. - Seite 5 ® - SC3 EITE Warnung: Stromschlaggefahr durch unsachgemäßen Anschluss! VDE- und EVU-Vorschriften des Energieversorgungsunternehmens beachten. Pumpen für Schwimmbecken und deren Schutzbereiche gemäß DIN VDE 0100-702 installieren. Trennvorrichtung zur Unterbrechung der Spannungsversorgung mit min. 3 mm Kontaktöffnung pro Pol installieren. Warnung: Stromkreis mit einem Fehlerstromschutzschalter, Nennfehlerstrom IΔN ≤...
- Seite 6 ® - SC3 EITE 5. Klemmenplan SC 3 0 AUF Solarpumpe Netz Motorventil Wasserf Solarfühl 230 V, 50 Hz 230 V, 50 Hz 24 V / AC ühler max. 1,0 kW...
-
Seite 7: Eg-Konformitätserklärung
Sicherheits- und Gesundheitsanforderungen der EG–Richtlinie entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Produktes: Solarsteuerung für Schwimmbäder Produkttypen: Swim-tec SC 3 Seriennummer: siehe Typenschild am Gerät Einschlägige EG- Richtlinien: EG Niederspannungsrichtlinie (2006/95/EG) EG EMV Richtlinie (2004/108/EG) Datum / Hersteller - Unterschrift: 01.02.2018...
