Descrizione del sistema: Vista anteriore, sinistra e destra (Modello B)

1
4
3
11
10

Espulsione di emergenza
del disco
A
Se si desidera estrarre ma-
nualmente un disco (per
esempio a causa di un'ina-
spettata interruzione dell'ali-
mentazione) è possibile
spingere l'estremità di una
graffetta per carta raddrizza-
ta nel foro di espulsione di
emergenza. Non usare una
matita appuntita o un ogget-
to analogo che potrebbe
rompersi oppure rimanere
incastrato nel foro.
2
Lato anteriore
6
5
Lato sinistro
12 12
Lato destro

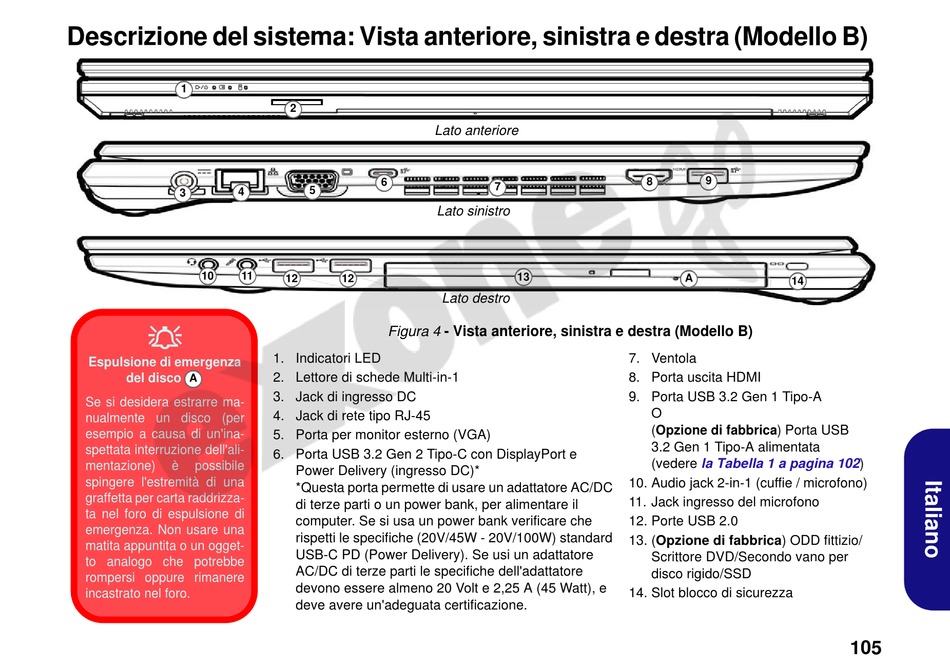

Figura 4 - Vista anteriore, sinistra e destra (Modello B)
1. Indicatori LED
2. Lettore di schede Multi-in-1
3. Jack di ingresso DC
4. Jack di rete tipo RJ-45
5. Porta per monitor esterno (VGA)
6. Porta USB 3.2 Gen 2 Tipo-C con DisplayPort e
Power Delivery (ingresso DC)*
*Questa porta permette di usare un adattatore AC/DC
di terze parti o un power bank, per alimentare il
computer. Se si usa un power bank verificare che
rispetti le specifiche (20V/45W - 20V/100W) standard
USB-C PD (Power Delivery). Se usi un adattatore
AC/DC di terze parti le specifiche dell'adattatore
devono essere almeno 20 Volt e 2,25 A (45 Watt), e
deve avere un'adeguata certificazione.
8
7
13
7. Ventola
8. Porta uscita HDMI
9. Porta USB 3.2 Gen 1 Tipo-A
O
(Opzione di fabbrica) Porta USB
3.2 Gen 1 Tipo-A alimentata
(vedere
10. Audio jack 2-in-1 (cuffie / microfono)
11. Jack ingresso del microfono
12. Porte USB 2.0
13. (Opzione di fabbrica) ODD fittizio/
Scrittore DVD/Secondo vano per
disco rigido/SSD
14. Slot blocco di sicurezza
9
A
14
la Tabella 1 a pagina 102)
