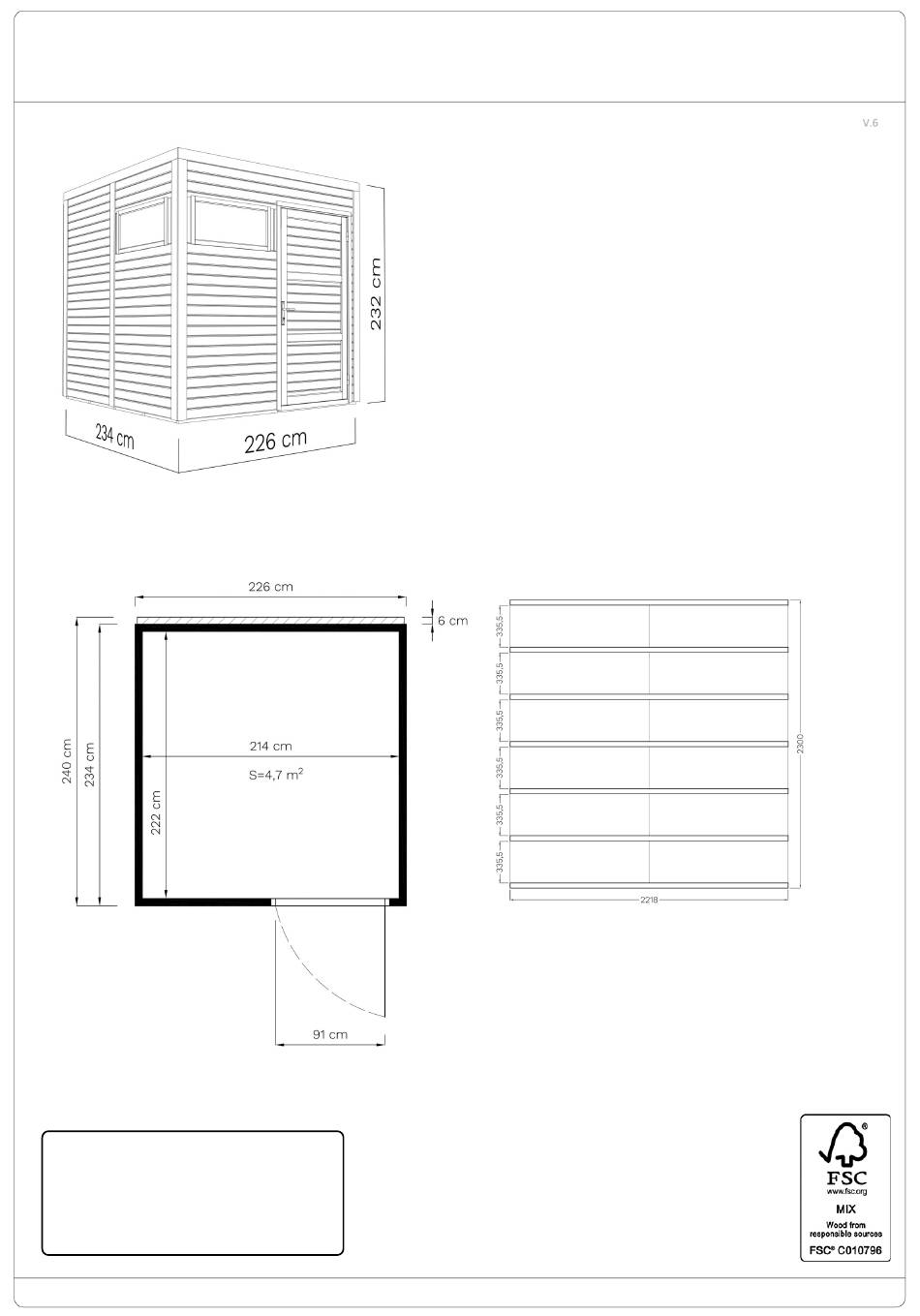

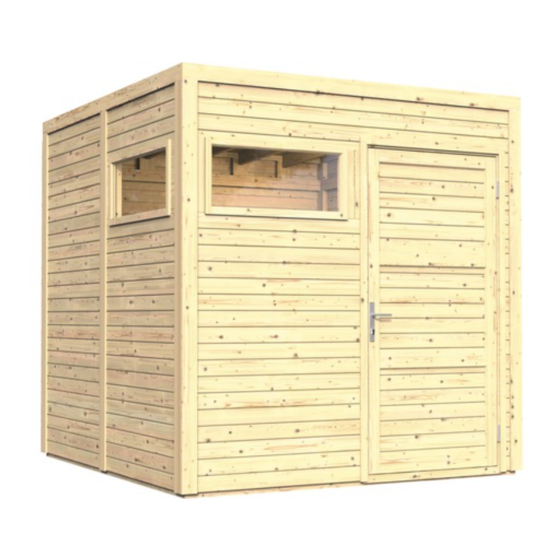

BCCU2(NF/GR/AN)
V.6
DE - Technische Änderungen vorbehalten.
Alle Maβe sind ca. Maβe.
EN - Technical modifications reserved.
All dimensions are approximate dimensions.
1

Werbung

loading

Verwandte Anleitungen für Bertilo BCCU2

Inhaltszusammenfassung für Bertilo BCCU2

  • Seite 1 BCCU2(NF/GR/AN) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
  • Seite 2 BCCU2(NF/GR/AN) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
  • Seite 3 BCCU2(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 38 x 792 x 2218...
  • Seite 4 BCCU2(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 989 40 x 60 x 1878 40 x 60 x 1878 15 x 15 x 909...
  • Seite 5 BCCU2(NF/GR/AN) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*2300 mm 4,5*80 mm Min. 13,8 lfm/rm 6 Stck/Pcs 42 Stck/Pcs € €...
  • Seite 6 BCCU2(NF/GR/AN) Ø 4 mm Ø 8 mm Holzschutzmittel / Wood preservative 1112 50 mm x 70 St 1113...
  • Seite 7 BCCU2(NF/GR/AN) 4 mm 75 mm x 32 St NB! 989 mm 4 mm 75 mm x 17 St...
  • Seite 8 BCCU2(NF/GR/AN) 4 mm 50 mm x 17 St 4 mm 75 mm x 4 St 4 mm 75 mm x 8 St 35 mm x 3 St 4 mm 75 mm x 4 St 1531 50 mm x 4 St...
  • Seite 9 BCCU2(NF/GR/AN) 4 mm 75 mm x 16 St 4 mm 75 mm x 10 St 4 mm 75 mm x 20 St...
  • Seite 10 BCCU2(NF/GR/AN) 4 mm 50 mm x 50 St 35 mm x 8 St 35 mm x 8 St 23 cm 23 cm 14 mm x 154 St...
  • Seite 11 BCCU2(NF/GR/AN) 4 mm 35 mm x 3 St 4 mm 35 mm x 11 St 4 mm 35 mm x 17 St...
  • Seite 12 BCCU2(NF/GR/AN) 4 mm 35 mm x 24 St 4 mm 35 mm x 24 St 25 mm x 12 St 4 mm 50 mm x 8 St NB! (BCCU2NF)
  • Seite 13 BCCU2(NF/GR/AN) NB! BCCU2GR/AN!!!! 26.1 1131/1135 26.2 1131 1135 27.1 25 mm x 12 St 1135 1131 12 12...
  • Seite 14 BCCU2(NF/GR/AN) 1531 Step 1. Step 2. Step 3. Step 4.
  • Seite 15 BCCU2(NF/GR/AN) 50 mm x 4 St 35 mm x 2 St 25 mm x 4 St...
  • Seite 16 BCCU2(NF/GR/AN) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
  • Seite 17 BCCU2(NF/GR/AN) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
  • Seite 18 Lounge OTCU2L OTCU3L BCCU2L BCCU3L OTPE2L OTPE3L BCPE2L BCPE3L DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
  • Seite 19 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. • Bitte prüfen Sie vor dem Aufbau anhand der Teileliste die Vollständigkeit und den Zustand der Lieferung.
