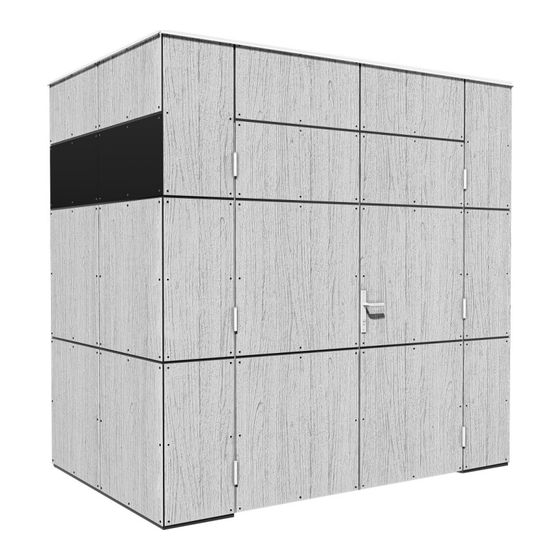

Bertilo HPL Mini Montageanleitung
Verwandte Anleitungen für Bertilo HPL Mini
Inhaltszusammenfassung für Bertilo HPL Mini
- Seite 1 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 ID ID ID ID Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ...- - - - + 2mm)
- Seite 4 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ... Details in mm (Tolerance/Toleranz ...- - - - + 2mm) + 2mm) + 2mm) + 2mm) Details in mm (Tolerance/Toleranz ...
- Seite 5 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Vor dem Zusammenbauen sind die Holzteile der Länge nach zu sor eren! Before assembly the shed, sort frame pieces by lenght! Etc. mm 2205 mm 2184 mm 2300 mm...
- Seite 6 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Ø 4 mm Ø 8 mm...
- Seite 7 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 6 Hours...
- Seite 8 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Holzschutzmi+el / Wood preserva ve...
- Seite 9 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 8 St 50 mm x 4 St...
- Seite 10 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 12 St 50 mm x 18 St...
- Seite 11 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 4 St Holzschutzmi+el / Wood preserva ve...
- Seite 12 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 8 St...
- Seite 13 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 4 St 50 mm x 12 St...
- Seite 14 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 12 St 50 mm x 18 St...
- Seite 15 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 4 St Holzschutzmi+el / Wood preserva ve...
- Seite 16 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 8 St 50 mm x 8 St...
- Seite 17 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 16 St 50 mm x 24 St...
- Seite 18 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 6 St 50 mm x 8 St 78 mm...
- Seite 19 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Holzschutzmi+el / Wood preserva ve...
- Seite 20 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 12 St 50 mm x 12 St...
- Seite 21 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 16 St 50 mm x 20 St...
- Seite 22 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 6 St 50 mm x 12 St...
- Seite 23 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 24 St...
- Seite 24 Empfohlen bei Aufbau auf besonders feuchtem Untergrund. (Nicht im Lieferum- HPL Mini HPL Mini HPL Mini HPL Mini fang enthalten!) BCHPLMININW17 / BCHPLMININW08 Recommended for assembly on moist ground. (Not included!) * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Pa&o Pads...
- Seite 25 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 120 mm x 7 St 4 mm...
- Seite 26 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 4 mm 120 mm x 7 St 4 mm 120 mm x 12 St...
- Seite 27 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 4 mm 50 mm x 12 St 4 mm 50 mm x 24 St...
- Seite 28 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 4 mm 120 mm x 18 St...
- Seite 29 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 4 mm 70 mm x 8 St 1053 1053 1527 50 mm x 4 St 1555...
- Seite 30 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 4 mm 1326 35 mm x 12 St 1326 35 mm x 20 St 35 mm x 16 St 1325...
- Seite 31 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 2 Hours...
- Seite 32 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 TOTAL: 31 m 535 cm 161 cm 173 cm 606 cm 606 cm 606 cm 1559 239 cm...
- Seite 33 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 TOTAL: 25 m 39 cm 39 cm 39 cm 230 cm 230 cm 1559 230 cm 230 cm 230 cm 230 cm 230 cm 230 cm 230 cm 221 cm...
- Seite 34 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 3 Hours 32 mm...
- Seite 35 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1082 1100 1100 50 mm x 9 St 4 mm 35 mm x 6 St...
- Seite 36 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 Fixed (START) point 5 mm 1059 (5 mm) (8 mm) 32 mm x 1 St 32 mm x 7 St...
- Seite 37 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1059 1101 32 mm x 8 St 1101 1059 1101 1059 10 mm...
- Seite 38 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1101 1101 Remove! Óter! EnHernen! Weghalen! 32 mm x 32 St 1059 1101...
- Seite 39 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1059 1101 35 mm x 6 St 32 mm x 16 St 32 mm x 40 St Plexiglas 1362 1064 Plexiglas Plexiglas 1059...
- Seite 40 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1059 35 mm x 8 St 32 mm x 24 St 32 mm x 40 St 1061 1059...
- Seite 41 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1062 1561 32 mm x 8 St 32 mm x 36 St 1063 1063...
- Seite 42 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 32 mm x 12 St 1362 1101 1559 76 cm 76 cm Holzschutzmi+el / Wood preserva ve...
- Seite 43 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1559 189 cm 50 mm x 4 St 1527 7 mm 1527 1527...
- Seite 44 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 50 mm x 4 St 1555 1555 7 mm 32 mm x 8 St 1059...
- Seite 45 HPL Mini HPL Mini HPL Mini HPL Mini BCHPLMININW17 / BCHPLMININW08 1362 1531 1059 35 mm x 3 St 32 mm x 14 St 35 mm x 4 St 1058 1517 15 mm 1058 1517 35 mm x 4 St...
