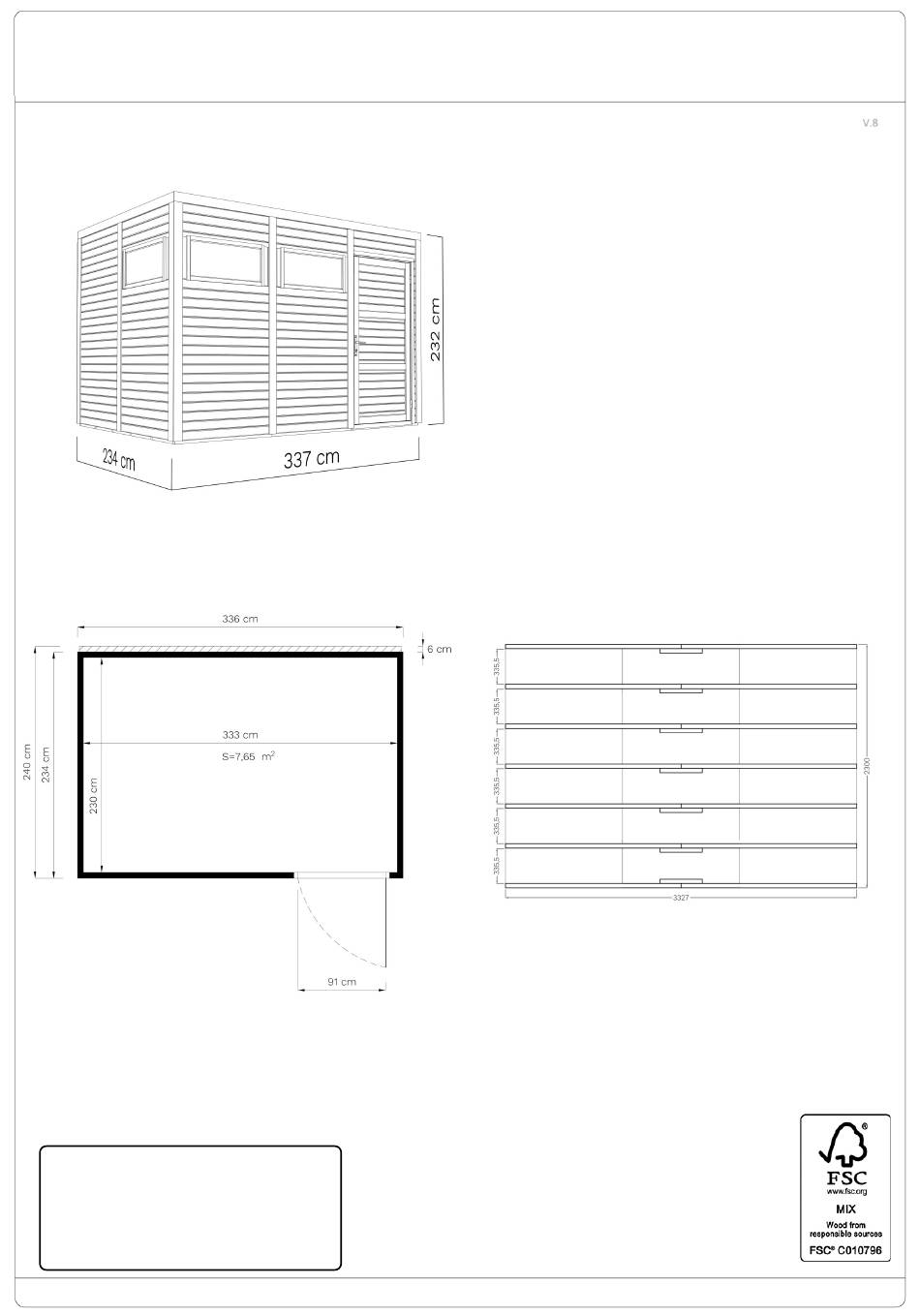

- Seite 1 BCCU3(NF/GR/AN) DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 BCCU3(NF/GR/AN) Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 BCCU3(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 38 x 792 x 2218...
- Seite 4 BCCU3(NF/GR/AN) Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 1878 40 x 60 x 1878 40 x 60 x 989 1131 15 x 15 x 909...
- Seite 5 BCCU3(NF/GR/AN) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*2300 mm 4,5*80 mm Min. 18,4 lfm/rm 8 Stck/Pcs 56 Stck/Pcs € €...
- Seite 6 BCCU3(NF/GR/AN) Ø 4 mm 1112 1114 1114 1116 75 mm x 4 St 1112 50 mm x 72 St 1112 Holzschutzmittel / Wood preservative...
- Seite 7 BCCU3(NF/GR/AN) Holzschutzmittel / Wood preservative 4 mm 75 mm x 40 St NB! 989 mm 4 mm 75 mm x 22 St...
- Seite 8 BCCU3(NF/GR/AN) 4 mm 50 mm x 29 St 4 mm 75 mm x 32 St 35 mm x 3 St 1531 4 mm 75 mm x 4 St...
- Seite 9 BCCU3(NF/GR/AN) 4 mm 75 mm x 8 St 50 mm x 4 St 35 mm x 3 St 4 mm 1527 4 mm 75 mm x 19 St 50 mm x 4 St 4 mm 75 mm x 16 St...
- Seite 10 BCCU3(NF/GR/AN) 4 mm 75 mm x 32 St 4 mm 35 mm x 8 St 4 mm 35 mm x 8 St 50 mm x 18 St...
- Seite 11 BCCU3(NF/GR/AN) 50 mm x 42 St 14 mm x 60 St 23 cm 23 cm 14 mm x 144 St...
- Seite 12 BCCU3(NF/GR/AN) 4 mm 35 mm x 20 St 4 mm 35 mm x 28 St...
- Seite 13 BCCU3(NF/GR/AN) 4 mm 35 mm x 32 St 160/161 152/153 4 mm 50 mm x 8 St 4 mm 35 mm x 3 St 25 mm x 12 St 1002 1001 4 mm 50 mm x 8 St NB! (BCCU3NF)
- Seite 14 NB! BCCU3GR/AN!!!! BCCU3(NF/GR/AN) 26.1 1131/1135 26.2 1131 1135 27.1 25 mm x 12 St 1135 1131 12 13...
- Seite 15 BCCU3(NF/GR/AN) 1531 Step 1. Step 2. Step 3. Step 4.
- Seite 16 BCCU3(NF/GR/AN) 50 mm x 4 St 1527 35 mm x 2 St 1531 25 mm x 4 St 1554 4 mm 35 mm x 7 St...
- Seite 17 BCCU3(NF/GR/AN) Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
- Seite 18 BCCU3(NF/GR/AN) Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
