Anschlüsse
LAUTSPRECHER
Überprüfen Sie die Impedanz Ihrer Lautsprecher. Sie können welche mit einer
Impedanz von 8 Ohm verwenden.
Die roten Lautsprecheranschlüsse sind positiv (+) und die schwarzen negativ (-).
Achten Sie darauf, dass an den Lautsprecheranschlüssen die richtige Polarität
eingehalten wird. Andernfalls wird der Klang drucklos und „phasig" mit wenig Bass.
BLANKDRAHT-ANSCHLÜSSE
Bereiten Sie die Lautsprecherkabel für den Anschluss vor, indem Sie das Kabel
auf einer Länge von maximal 10 mm abisolieren. Bei mehr als 10 mm kann es
zu einem Kurzschluss kommen. Verdrillen Sie die Drähte so, dass keine losen
Enden vorhanden sind. Schrauben Sie die Lautsprecherklemme ab, führen Sie das
Lautsprecherkabel ein, ziehen sie wieder fest und sichern Sie das Kabel.
Hinweis: Alle Verbindungen werden mit Standard-Lautsprecherkabeln ausgeführt.

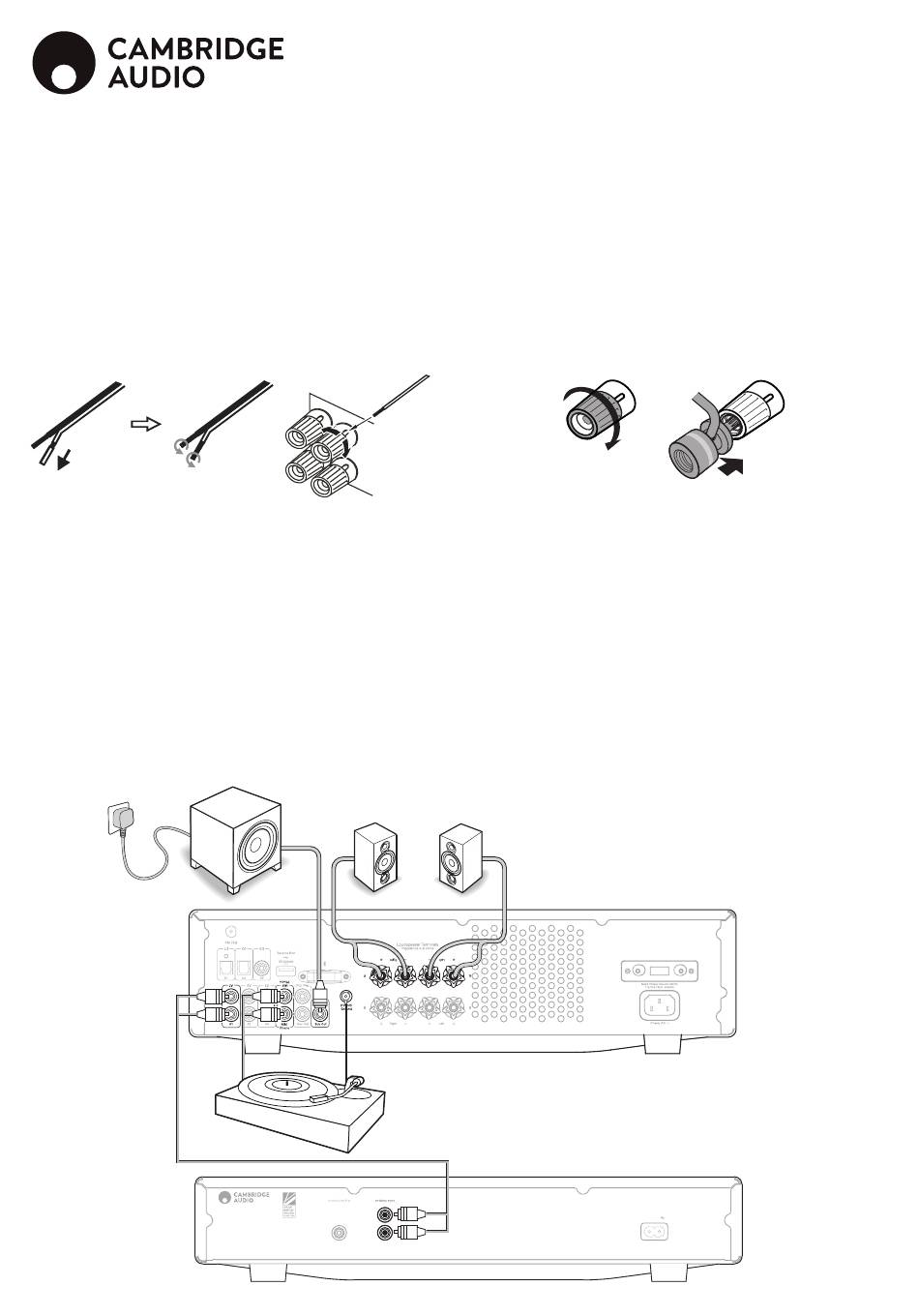

VERKABELUNG
Das folgende Diagramm zeigt die Verkabelung Ihres Geräts mit einem CD-Player,
einem Plattenspieler und einem Lautsprecherpaar.
8
DAB / FM
Antenna
Designed & Engineered in Great Britain
Assembled in China
S/P DIF
L
AXC35
Co-axial
Compact Disc Player
R
Digital Output
Line Output
VERWENDUNG VON BANANENSTECKERN
Wir empfehlen bei unseren Geräten die Verwendung von Bananensteckern,
um sichere Verbindungen herzustellen und zu gewährleisten, dass keine losen
Kabelenden abstehen, die unerwünschte Störungen oder Interferenzen verursachen
können.
Nachdem Sie die äußere Isolierung an den Kabelenden abgezogen und die Drähte wie
oben angezeigt verdrillt haben, schließen Sie diese sicher an den Bananensteckern
an, nehmen Sie die Staubkappe vom Lautsprecheranschluss ab und stecken Sie den
Stecker ohne übermäßigen Kraftaufwand so weit wie möglich hinein.
Power Rating
:
100–240V AC ~ 50/60Hz
Rated Power Consumption: 15W
Power AC
