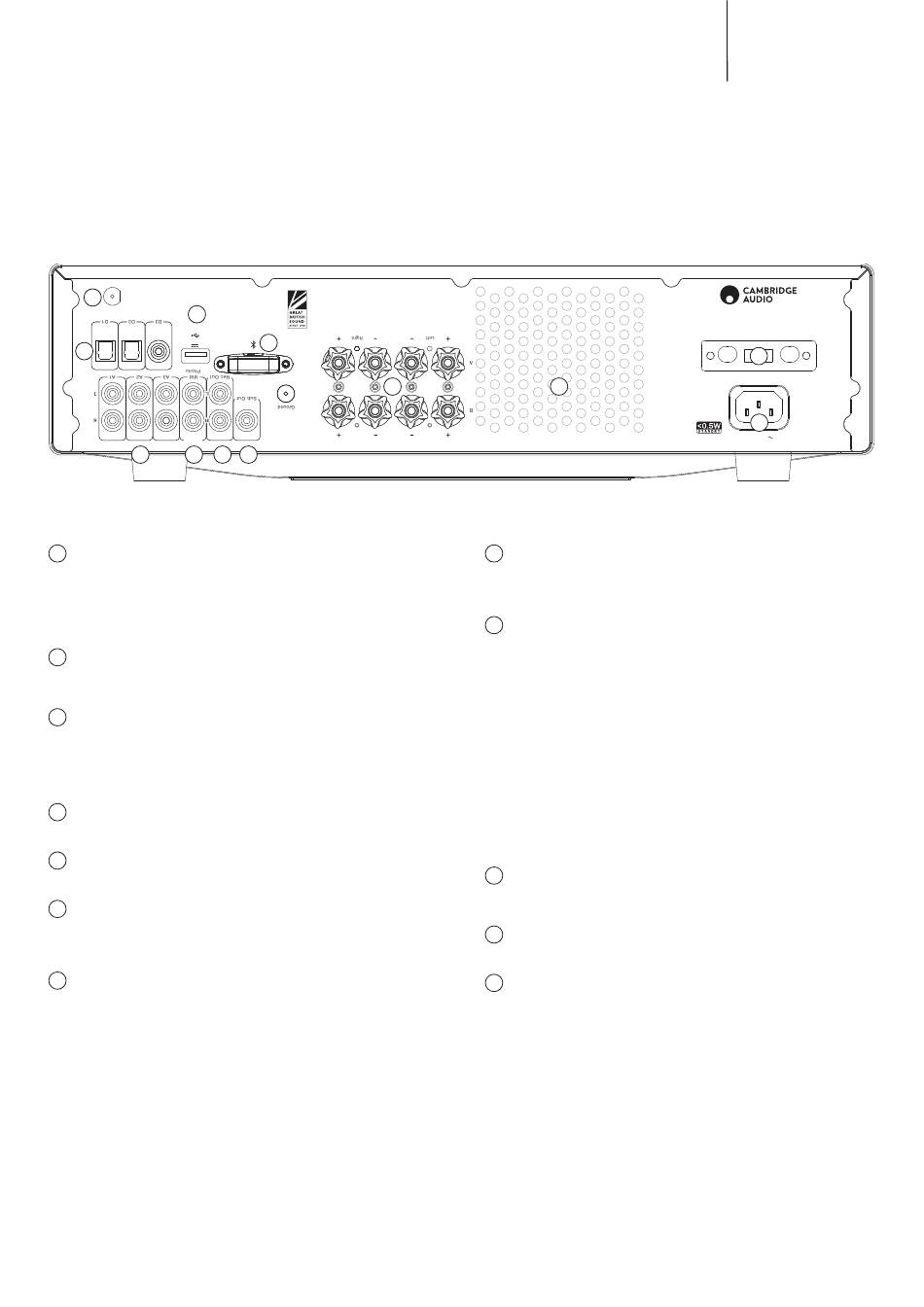

Anschlüsse auf der Geräterückseite
6
DAB / FM
Antenna
7
Service Port
Service Port
5V 400mA
5V 400mA
1
D1
D2
D3
A1
A2
A3
MM
Rec Out
Phono
2
3
4
1
DIGITALEINGÄNGE
Toslink und S/PDIF koaxiale Digitaleingänge.
Hinweis: Um die besten Ergebnisse mit Ihrem System zu erzielen, empfehlen wir,
nur hochwertige Verbindungen von Cambridge Audio zu verwenden. So stellen Sie
sicher, dass Sie Ihr System so hören, wie von uns beabsichtigt. Bitte fragen Sie Ihren
Händler nach Einzelheiten.
2
AUDIOEINGÄNGE
Diese Eingänge eignen sich für alle Geräte mit Line-Pegel, z. B. die Audioausgänge
von CD-Playern, BD-/DVD-Playern usw.
PHONO-EINGANG
3
Dieser Eingang verfügt über eine eingebaute Phono-Vorstufe. Für Plattenspieler, die
mit Moving-Magnet-Tonabnehmern ausgestattet sind, fragen Sie bitte Ihren Händler
nach Einzelheiten. Die Erdungsanschlüsse sowohl am Plattenspieler als auch am
AXR100D sollten (soweit möglich) mit einem Erdungskabel verbunden werden,
um die Einstreuung von Rauschen und Brummen so gering wie möglich zu halten.
4
AUFNAHMEAUSGANG
Zum Anschluss an den Aufnahmeeingang eines Kassettendecks, CD-Recorders usw.
5
SUBWOOFER-AUSGANG
Zum Anschluss an die Eingangsbuchse eines Aktiv-Subwoofers.
6
DAB/FM ANTENNA
Empfänger-Antennenanschlüsse zum Empfang von Radiosignalen. Weitere
Informationen finden Sie im Abschnitt „Anschlüsse" dieses Handbuchs. Für den
dauerhaften Einsatz empfehlen wir DAB/FM-Außenantennen.
7
SERVICE-ANSCHLUSS
Nur zu Wartungszwecken. Schließen dort nichts an, da es sonst zu Beschädigungen
kommen kann.
Loudspeaker Terminals
Impedance 4–8 ohms
8
A
9
B
Ground
Right
Sub Out
5
10
Left
8
BLUETOOTH-ANTENNE
Wird für das direkte drahtlose Streamen von Bluetooth-Audio (A2DP/AVRCP)
von den meisten Smartphones, Tablets und Laptops verwendet. Siehe Abschnitt
„Bedienungsanweisungen" in diesem Handbuch
9
LAUTSPRECHERANSCHLÜSSE
Es stehen zwei Sätze Lautsprecheranschlusspaare zur Verfügung: A
(Hauptlautsprecheranschlüsse, obere Reihe) und B (sekundär schaltbare
Lautsprecheranschlüsse, untere Reihe). Verbinden Sie die Kabel Ihres linken
Lautsprechers mit den linken positiven und negativen Anschlüssen und die Kabel
des rechten Lautsprechers mit den rechten positiven und negativen Anschlüssen.
Dabei ist jeweils der rote Anschluss der positive Ausgang und der schwarze
Anschluss der negative.
Es sollte darauf geachtet werden, dass keine herausstehende Kabelreste die
Lautsprecherausgänge miteinander kurzschließen. Bitte achten Sie darauf, dass
die Lautsprecheranschlüsse immer ausreichend festgeschraubt sind, um eine gute
elektrische Verbindung zu gewährleisten. Wenn die Schraubverbindungen lose sind,
kann sich das nachteilig auf die Klangqualität auswirken.
Die Verwendung von A- und B-Lautsprechern bietet Ihnen eine einfache und
kostengünstige Möglichkeit, ein simples Mehrraumsystem einzurichten.
Hinweis: Verwenden Sie bei zwei Boxenpaaren Lautsprecher mit einer
Nennimpedanz von 8 Ohm.
HITZETUNNEL-KÜHLERGRILL
10
Ermöglicht die Kühlung der internen Schaltkreise über den Hitzetunnel. NICHT
VERDECKEN!
11
SPANNUNGSWAHLSCHALTER
Nur zu Wartungszwecken.
12
NETZSTECKERANSCHLUSS
Sobald alle Verbindungen hergestellt sind, stecken Sie das Netzkabel in eine
geeignete Netzsteckdose und schalten Sie das Gerät ein.
AXR100D
Designed & Engineered in Great Britain
Assembled in China
AXR100D
Stereo Receiver
11
Mains Voltage Selector Switch
115V/220-240V~ 50/60Hz
12
Power AC
Max Power Consumption:550W
5
