Filter-Einheit - Stefan Mayer Instruments Mk-3 Bedienungsanleitung

(RANGE-Schalter nach oben) und 3 V/10 T im Messbereich 19,99 T (RANGE-
Schalter nach unten). Der Skalenfaktor des Signals, welches intern zu dem Filter-
modul gef ¨ u hrt wird, betr ¨ a gt unabh ¨ a ngig von der Stellung des RANGE-Schalters
3 V/100 T.
6

Filter-Einheit

Die Filter-Einheiten dienen zur analogen Filterung der Magnetometer-Ausgangs-
signale. Jede Filter-Einheit enth ¨ a lt zwei parallele Bandpass-Filter f ¨ u r 16,7 Hz bzw.
50 Hz, einen DC-Pfad und einen Summierverst ¨ a rker. Mit den Kippschaltern auf der
Front lassen sich die Ausg ¨ a nge der Filter getrennt und mit einstellbarer Polarit ¨ a t
auf den Eingang des Summierverst ¨ a rkers schalten. Die Verst ¨ a rkungsfaktoren der
einzelnen Summanden k ¨ o nnen mit den 10-Gang-Potis im Bereich zwischen 1 und
11 eingestellt werden. Die Phasenlage der 16,7 Hz und 50 Hz Signale kann mit den
Trimmern Φ eingestellt werden.
Zus ¨ a tzliche Einstellm ¨ o glichkeiten bieten die Jumper auf der Filterkarte:

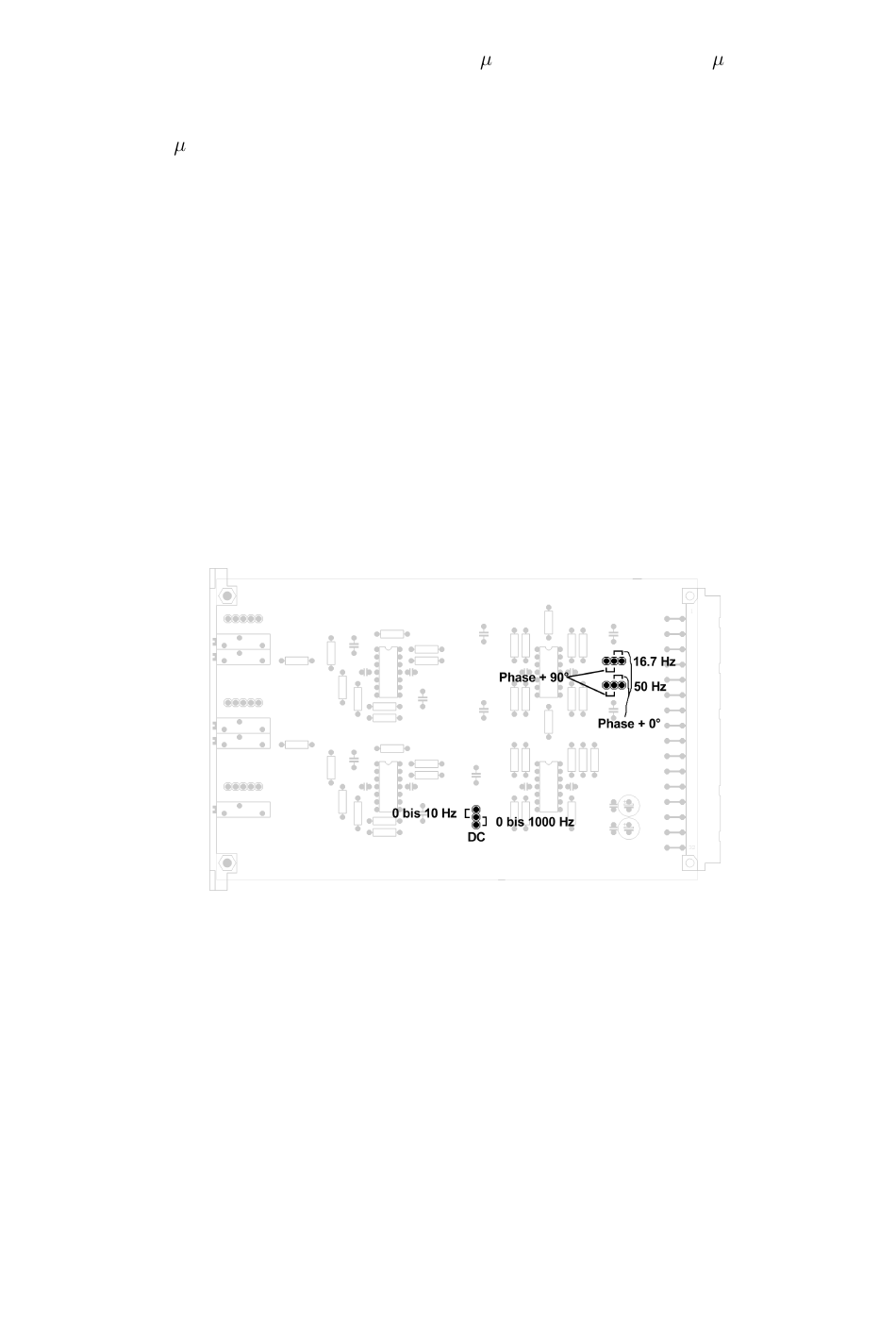

Abb. 2: Jumper auf der Filterkarte
6
