modul gef ¨ u hrt wird, betr ¨ a gt unabh ¨ a ngig von der Stellung des RANGE-Schalters
3 V/100 T.
6

Filter-Einheit

Die Filter-Einheit dient zur analogen Filterung eines Magnetometer-Ausgangssig-
nals. Sie enth ¨ a lt zwei parallele Bandpass-Filter f ¨ u r 16,7 Hz bzw. 50 Hz, einen
DC-Pfad und einen Summierverst ¨ a rker. Mit den Kippschaltern auf der Front las-
sen sich die Ausg ¨ a nge der Filter getrennt und mit einstellbarer Polarit ¨ a t auf den
Eingang des Summierverst ¨ a rkers schalten. Die Verst ¨ a rkungsfaktoren der einzel-
nen Summanden k ¨ o nnen mit den 10-Gang-Potis im Bereich zwischen 1 und 11
eingestellt werden. Die Phasenlage der 16,7 Hz und 50 Hz Signale kann mit den
Trimmern Φ eingestellt werden.
Zus ¨ a tzliche Einstellm ¨ o glichkeiten bieten die Jumper auf der Filterkarte:
7

Betrieb und Einstellung

Bevor das Ger ¨ a t mit dem r ¨ u ckw ¨ a rtigen Netzschalter eingeschaltet wird, m ¨ u ssen die
Sensoren und Kompensationsspulen angeschlossen werden und der Drehschalter
des Verst ¨ a rkers (Einschub AMPLIFIER) in Stellung 0 gedreht werden. Nach dem

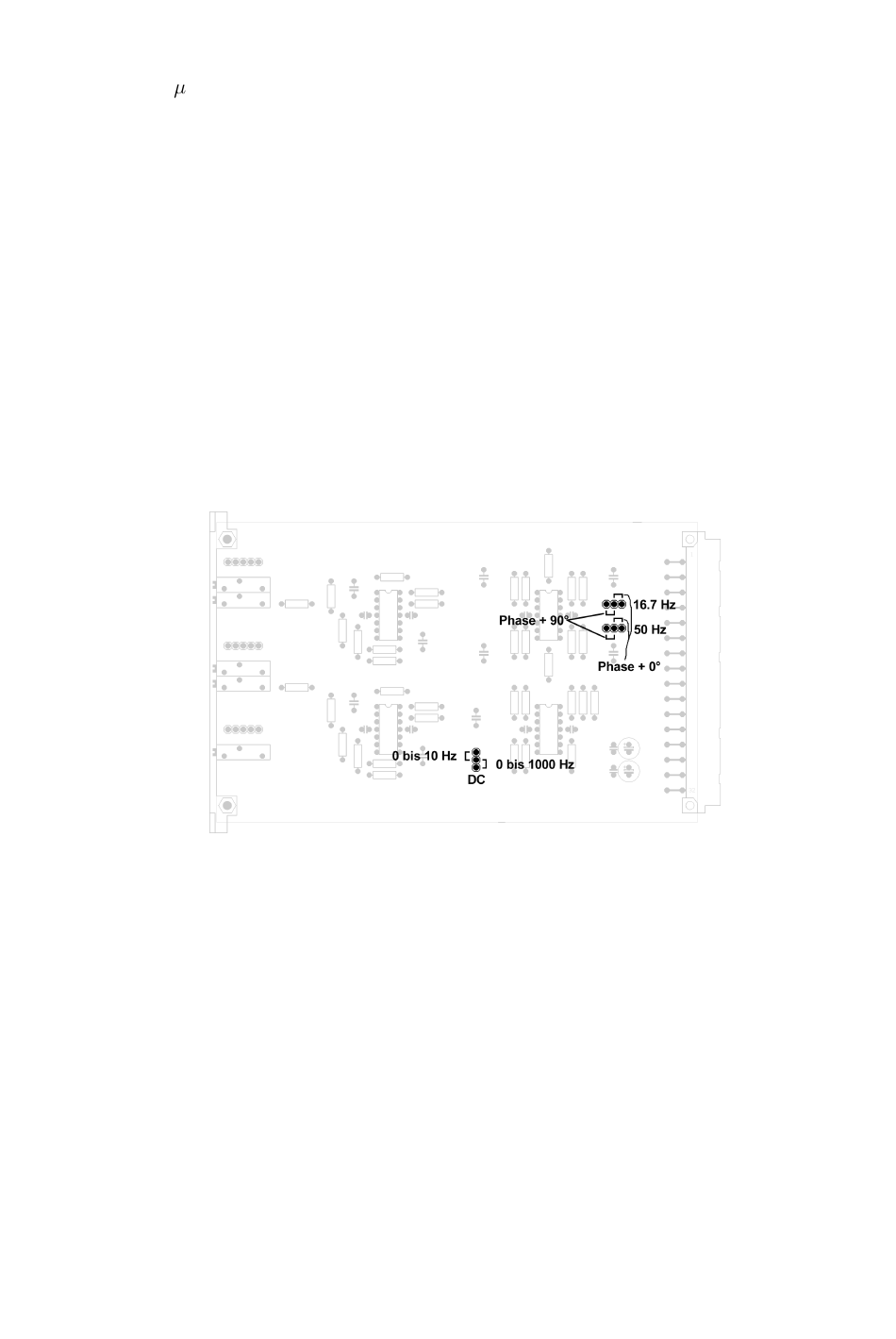

Abb. 2: Jumper auf der Filterkarte
