Allgemeines

Das Ger ¨ a t MK-3 ist ein dreiachsiges Magnetfeld-Kompensationssystem, das spe-
ziell zur Bildverbesserung bei der Kernspintomographie (MRT) entwickelt wurde.
Es ist auch f ¨ u r andere Anwendungen geeignet, bei denen der Einsatz einer r ¨ u ck-
gekoppelten Magnetfeldregelung nicht m ¨ o glich ist. Das System reduziert sowohl
langsame Magnetfeldst ¨ o rungen verursacht durch U-Bahnen, Aufz ¨ u ge und Fahr-
zeuge, als auch netzfrequente St ¨ o rungen, durch Erzeugung eines Gegenfeldes.
Die Magnetfeldst ¨ o rungen werden mit Fluxgate-Magnetfeldsensoren im Frequenz-
bereich DC bis 1 kHz gemessen. Empfindliche DC-Magnetfeldsensoren k ¨ o nnen we-
gen des starken MRT-Magnetfelds nicht in unmittelbarer N ¨ a he des MRT platziert
werden. Die Sensoren werden ¨ u blicherweise außerhalb der MRT-Abschirmkammer
platziert, wobei die Kompensationsspulen innerhalb der Abschirmkammer instal-
liert werden.

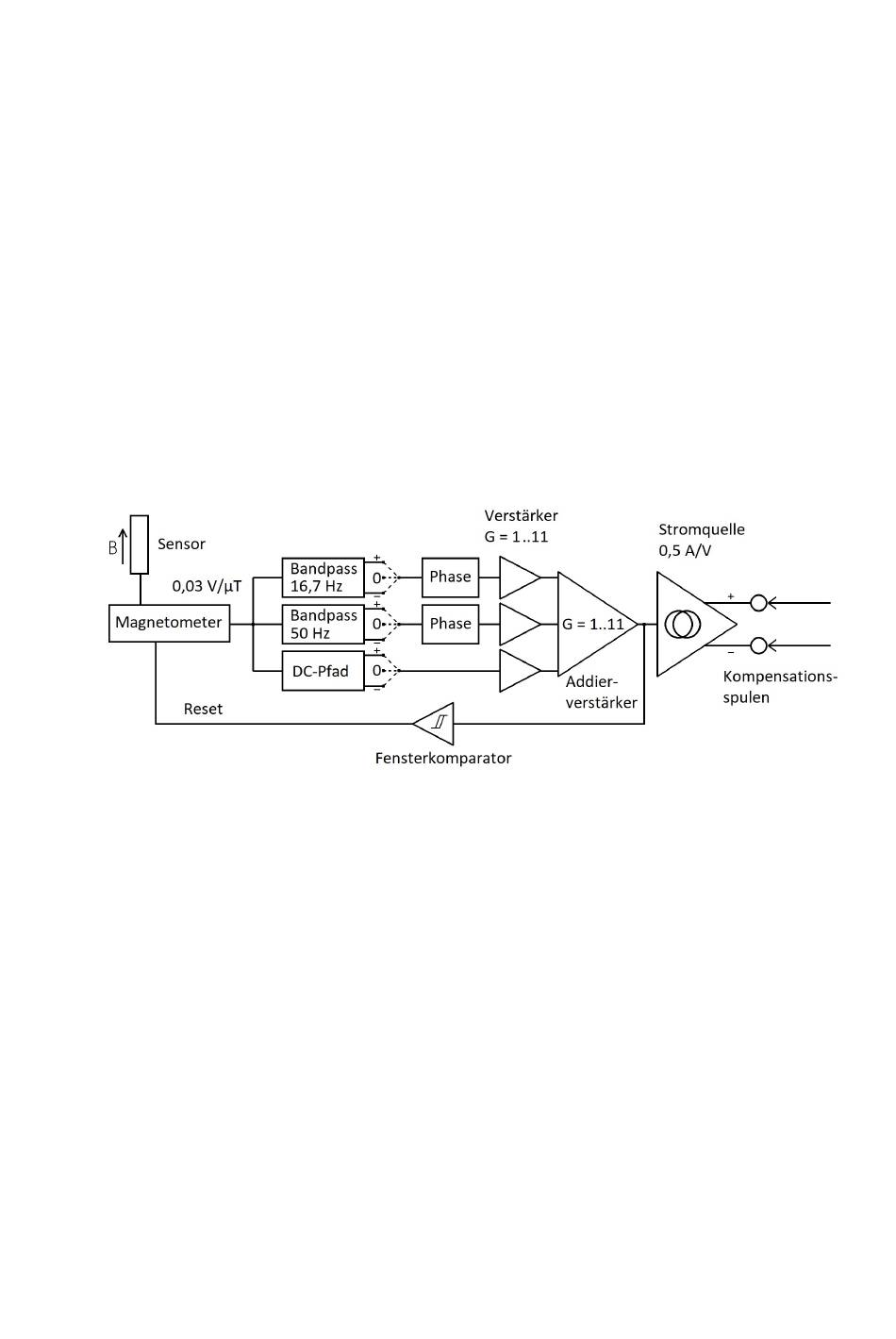

Abb. 1: Funktionsweise des Magnetfeldkompensationsger ¨ a tes MK-3. Es ist nur eine
Achse dargestellt.
Die Sensorsignale werden gefiltert und verst ¨ a rkt. Die resultierenden Signale steuern
Stromquellen, an die geeignete Kompensationsspulen zur Erzeugung des Gegen-
feldes angeschlossen werden. Durch manuelle Einstellung der Verst ¨ a rkung wird
maximale Feldunterdr ¨ u ckung erreicht. Die Verst ¨ a rkung l ¨ a sst sich f ¨ u r langsame
St ¨ o rungen bis etwa 10 Hz und f ¨ u r Netzfrequenzen 50 Hz und 16,7 Hz getrennt
einstellen. F ¨ u r die Netzfrequenz-Signale ist auch die Phasenlage einstellbar.
Das Ger ¨ a t besteht aus einem 19-Zoll-Systemgeh ¨ a use mit eingebautem Netzteil,
drei separaten Stromquelle zum Anschluss von dreiachsigen Kompensationsspulen,
