Operation Manual / Power2 550-M / High-pressure stage
5 Überwachung im Betrieb / 5.3 Drehzahlen
5.3
Drehzahlen
5.3.1
Einleitung
Drehzahlmesssysteme ermöglichen die ständige Überwachung der Drehzahlen der Nieder-
und Hochdruckstufe.
5.3.2
Aufbau und Übersicht

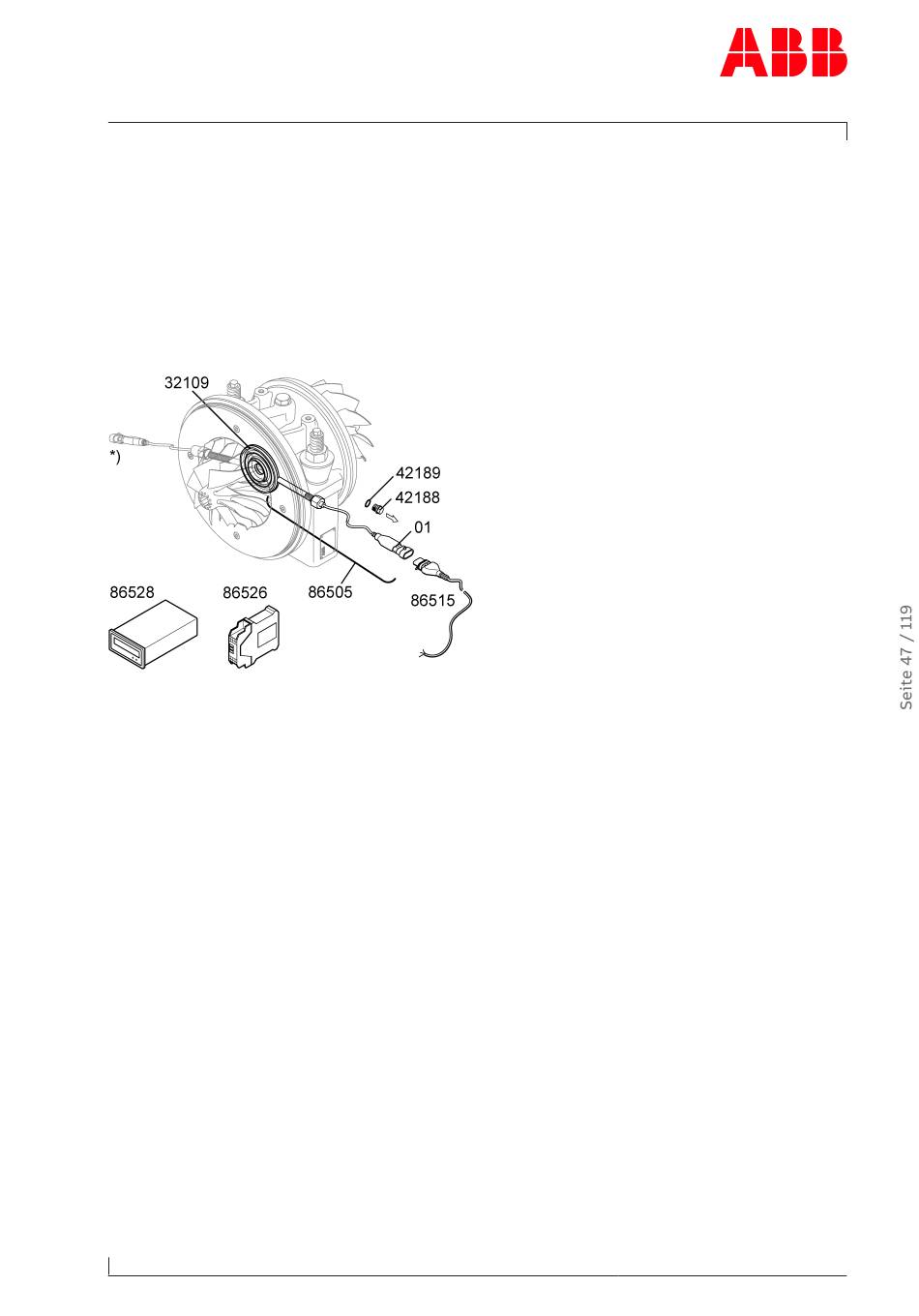

Abb. 24: Übersicht Drehzahlmessung der Hockdruckstufe
86505
Drehzahlsensor
86515
Kabelkupplung
86526
F/I-Wandler
86528
Tachometer
32109
Dichtscheibe mit Nocken
© Copyright 2022 ABB. All rights reserved.
42188
Verschlussschraube
42189
Dichtung
01
Stecker mit integriertem Spannungsbe-
grenzer
*)
Anbauvariante für Drehzahlsensor
HZTL4058_DE
Rev.F
March 2022
