3

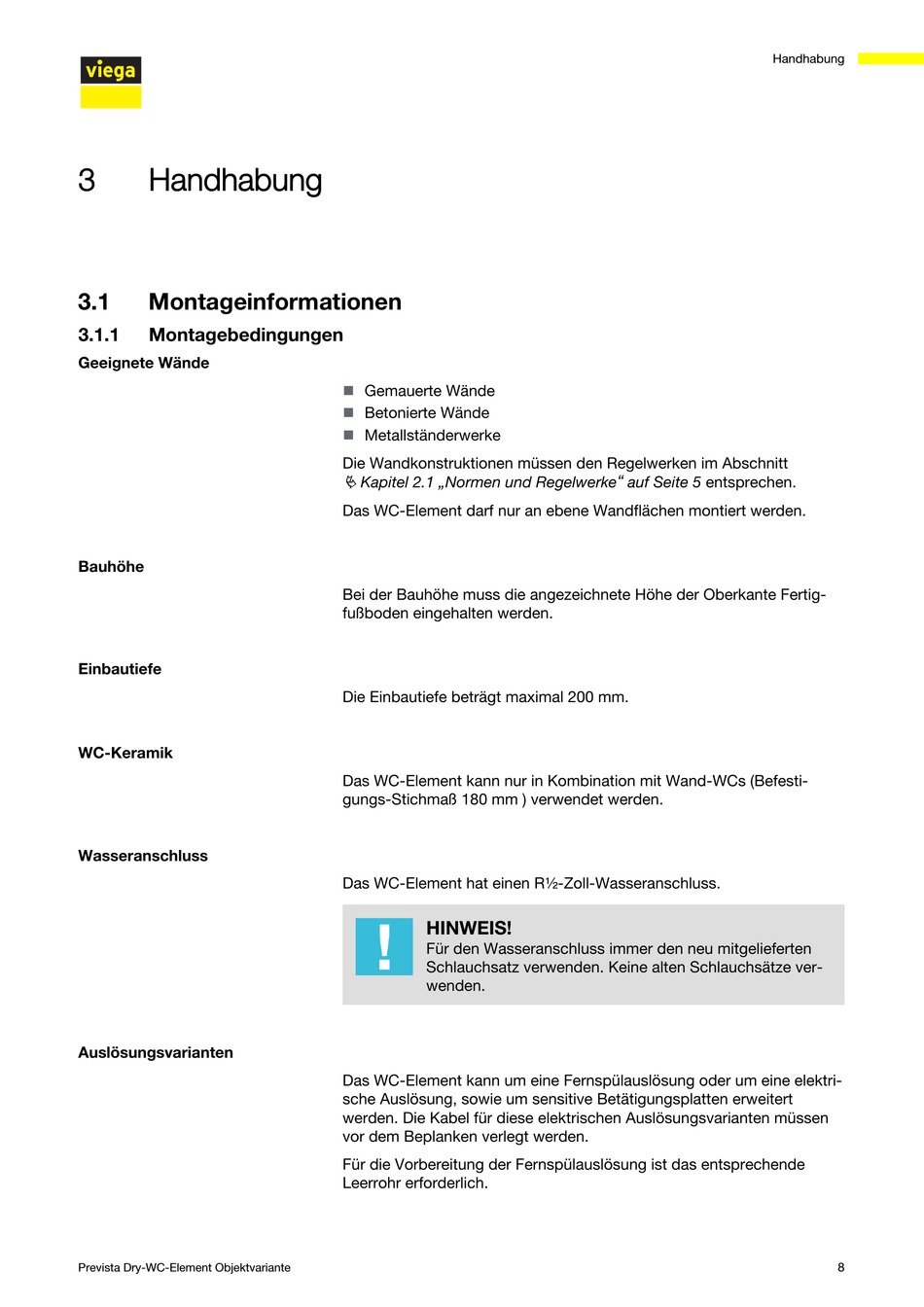

Handhabung
3.1
Montageinformationen
3.1.1
Montagebedingungen
Geeignete Wände
Bauhöhe
Einbautiefe
WC-Keramik
Wasseranschluss
Auslösungsvarianten
Prevista Dry-WC-Element Objektvariante
Gemauerte Wände
n
Betonierte Wände
n
Metallständerwerke
n
Die Wandkonstruktionen müssen den Regelwerken im Abschnitt
Ä Kapitel 2.1 „Normen und Regelwerke" auf Seite 5 entsprechen.
Das WC-Element darf nur an ebene Wandflächen montiert werden.
Bei der Bauhöhe muss die angezeichnete Höhe der Oberkante Fertig‐
fußboden eingehalten werden.
Die Einbautiefe beträgt maximal 200 mm.
Das WC-Element kann nur in Kombination mit Wand-WCs (Befesti‐
gungs-Stichmaß 180 mm ) verwendet werden.
Das WC-Element hat einen R½-Zoll-Wasseranschluss.
HINWEIS!
Für den Wasseranschluss immer den neu mitgelieferten
Schlauchsatz verwenden. Keine alten Schlauchsätze ver‐
wenden.
Das WC-Element kann um eine Fernspülauslösung oder um eine elektri‐
sche Auslösung, sowie um sensitive Betätigungsplatten erweitert
werden. Die Kabel für diese elektrischen Auslösungsvarianten müssen
vor dem Beplanken verlegt werden.
Für die Vorbereitung der Fernspülauslösung ist das entsprechende
Leerrohr erforderlich.
Handhabung
8
