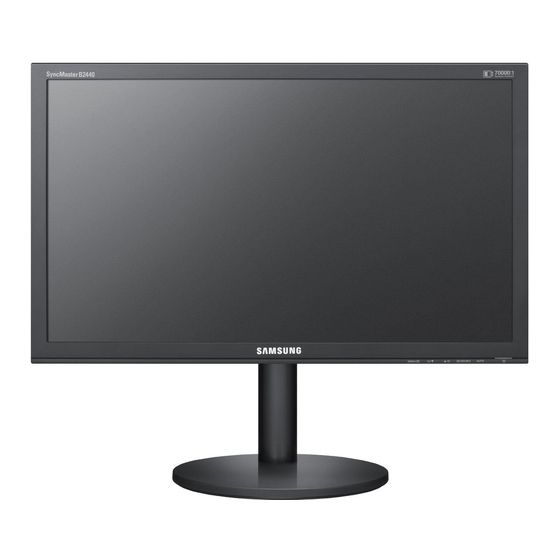

Seite 1 SyncMaster B1740R/ B1740RX/ B1940M/ B1940MX/ B1940R/ B1940RX/ B1940MR/ B1940MRX/ B1940W/ B1940WX/ B2240/ B2240X/ B2240W/ B2240WX/ B2240M/ B2240MX/ B2240MW/ B2240MWX/ BX2240/ BX2240X/ B2340/ B2440L/ B2440LX/B2440/ B2440X/ B2440M/ BX2440/ BX2440X/ E1720NR/ E1720NRX/ E1920/ E1920X/ E1920R/ E1920N/ E1920NX/ E1920NR/ E1920NRX/E1920ENW/E1920NW/ E1920NWX/ E1920W/ E1920WX/ E2020/ E2020X/ E2020N/ E2020NX/ E2220/ E2220X/ E2220N/...
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis WICHTIGE SICHERHEITSHINWEISE Vor der ersten Verwendung ........1-1 Pflege und Wartung .
Seite 3 Tabelle der Standardanzeigemodi ......3-30 Tabelle der Standardanzeigemodi ......3-31 Tabelle der Standardanzeigemodi .
Seite 4 Stromsparfunktion ........6-24 Technische Daten .
Seite 5 Kontakt zu SAMSUNG ........
Seite 6: Wichtige Sicherheitshinweise
Copyright © 2010 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Samsung Electronics Co., Ltd. besitzt das Urheberrecht an diesem Handbuch. Ohne ausdrückliche Genehmigung von Samsung Electronics Co., Ltd. darf kein Teil dieses Handbuchs vervielfältigt, verbreitet oder verwendet werden. Das SAMSUNG-Logo und SyncMaster sind eingetragenen Marke von Samsung Electronics, Co., Ltd.
Seite 7: Pflege Und Wartung
Pflege und Wartung Außenflächen und Pflege der Anzeige Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. • Reinigen Sie das Gerät weder mit leicht entflammbaren Substanzen wie Benzol oder Verdünner noch mit einem nassen Tuch. Dies könnte Probleme mit dem Gerät verursachen.
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bei den Sicherheitshinweisen verwendete Symbole BEZEICHNUN SYMBOL BEDEUTUNG Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Achtung schwere Verletzungen bis hin zum Tod nach sich ziehen. Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Ver- Achtung letzungen oder Sachschäden nach sich ziehen.
Seite 9: Informationen Zur Installation
Achtung Ziehen Sie den Netzstecker niemals bei ein- Verwenden Sie stets nur das von uns zur geschaltetem Monitor aus der Steckdose. Verfügung gestellte Netzkabel. Verwenden Sie zudem niemals das Netzkabel eines • Andernfalls kann es zu Schäden am anderen Geräts. Gerät oder Stromschägen kommen.
Seite 10: Reinigung
Stellen Sie das Gerät nicht in einem Fahr- Stellen Sie das Gerät nicht in der Nähe von zeug oder an Orten auf, an denen es Staub, Feuerstellen oder Heizkörpern bzw. an Feuchtigkeit (Sauna), Öl, Rauch oder Was- Orten auf, wo es direkter Sonneneinstrah- ser (Regenwasser) ausgesetzt ist.
Seite 11: Informationen Zur Verwendung
Ziehen Sie das Netzkabel ab, ehe Sie das Spritzen Sie beim Reinigen kein Wasser Gerät reinigen. direkt auf Teile des Geräts. • Anderenfalls kann ein elektrischer • Achten Sie darauf, dass kein Wasser in Schlag oder Brand verursacht werden. das Gerät eindringt. •...
Seite 12 Wenn Ihnen das Gerät hinfällt oder wenn Legen Sie keine Gegenstände wie Spiel- das Gehäuse beschädigt ist, schalten Sie zeug oder Kekse auf das Gerät. es aus und ziehen Sie den Netzstecker. • Wenn sich ein Kind an das Gerät hängt, Wenden Sie sich an ein Kundendienstzen- um solche Gegenstände zu greifen, trum.
Seite 13 Achtung Durch längeres Anzeigen eines Standbilds Wenn Sie das Gerät über einen längeren kann ein Nachbild bzw. ein Fleck auf dem Zeitraum nicht verwenden, weil Sie z. B. Bildschirm erstellen verreisen, ziehen Sie das Netzkabel aus der Steckdose. • Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, •...
Seite 14: Installieren Des Geräts
Installieren des Geräts Lieferumfang • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. • Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen. Typ 1 Monitor und HAS-Standfuß INHALT Installationshandbuch Produktgarantie...
Seite 15 Das Reinigungstuch gehört nur bei Hochglanzgeräten zum Lieferumfang. Typ 2 Monitor und Einfacher Standfuß Die MagicRotation-Software kann nicht angeboten werden, da der einfache Standfuß die Kippfunktion nicht unterstützt. INHALT Installationshandbuch Produktgarantie Benutzerhandbuch D-Sub-Kabel (Nicht überall verfügbar) Netzkabel Standfuß Standfußanschluss ZUBEHÖRTEILE HDMI-Kabel DVI-Kabel Reinigungstuch...
Seite 16: Anbringen Des Standfußes
Anbringen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. HAS-Standfuß Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.
Seite 17: Einfacher Standfuß
Stellen Sie den Monitor nach der Installation des Sockels wie in der Abbildung gezeigt aufrecht hin. Nun können Sie den Stopperstift entfernen, um den Standfuß zu justieren. - Achtung Heben Sie das Gerät nicht am Standfuß hoch. Beim Demontieren gehen Sie in der umgekehrten Reihenfolge vor. Wenn Sie den Monitor von horizontaler zu vertikaler Anzeige drehen möchten,müssen Sie ihn zuerst bis zum Anschlag nach hinten kippen.
Seite 18 Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist. Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist. Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.
Seite 19: Installieren Des Standfußes Für Die Wandhalterung
Anderenfalls könnte das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Samsung Electronics haftet nicht für Schäden oder Verletzungen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn ein Standfuß verwendet wird, der nicht den vorgegebenen Spezifikationen entspricht, oder wenn die Aufstellung nicht durch einen dazu autorisierten Techniker erfolgt.
Seite 20 • Wenn Sie den Monitor mit Hilfe einer Wandhalterung montieren, müssen Sie eine Wandhalterung kaufen, bei der mindestens 10 cm Abstand von der Wandfläche vorhanden sind. • Das Unternehmen übernimmt keine Haftung für Probleme, die durch die Verwendung eines Standfußes entstehen, der nicht den Spezifikationen entspricht.
Seite 21: Anschließen An Einen Pc
Anschließen an einen PC Das Aussehen des Anschlussteils kann je nach Modell unterschiedlich sein. 1. Schließen Sie das Gerät so an den PC an, wie es der Videoausgang des PCs ermöglicht. • Grafikkarte mit D-Sub-Ausgang (<Analog>) • Schließen Sie den [RGB IN]-Anschluss des Geräts mit dem D-Sub-Kabel an den [D-Sub]-Anschluss des PCs an. •...
Seite 22 Wenn Sie sowohl das DVI-Kabel (<Digital>) als auch das D-Sub-Kabel (<Analog>) angeschlossen haben, können Sie das Eingangssignal <Analog/Digital> auswählen, indem Sie die Taste [ ] drücken. POWER ON [ │ ] / OFF Ein- und Ausschalten der Stromversorgung. Einige der Modelle mit dem HAS-Standfuß für bestimmte Regionen haben diese Taste, und manche Modelle mit Lautsprechen haben diese Taste.
Seite 23: Anschließen Eines Hdmi-Kabels
Anschließen eines HDMI-Kabels 1. Schließen Sie den HDMI-Ausgang des digitalen Ausgabegeräts mit dem HDMI-Kabel an den [HDMI IN]-Anschluss des Geräts an. Der HDMI IN-Anschluss wird nur bei reinen HDMI-Modellen geliefert. Installieren des Geräts...
Seite 24: Kensington-Schloss
Kensington-Schloss Kensington-Schloss Das Kensington-Schloss ist ein Sicherheitsschloss, mit dem die Benutzer das Gerät verschließen können, damit sie es in der Öffentlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach. Das Sicherheitsschloss muss separat erworben werden.
Seite 25: Kopfhörer Anschließen
Kopfhörer anschließen Schließen Sie Ihren Kopfhörer an den Kopfhöreranschluss an. Gilt nur bei Modellen, die Lautsprecher haben. Installieren des Geräts...
Seite 26: Lautsprecher
Lautsprecher Sie ermöglichen Tonausgabe, indem Sie die Soundkarte des Computers an den Monitor anschließen. Gilt nur bei Modellen, die Lautsprecher haben. Installieren des Geräts...
Seite 27: Verwenden Des Geräts
Verwenden des Geräts Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf erstmals anschalten, wird auf dem Bildschirm eine Meldung zur optimalen Auflösung angezeigt. Wählen Sie eine Sprache und die optimale Auflösung aus. ▲/▼ : Sie können die Sprache mit diesen Tasten auswählen. MENU : Wenn Sie diese Taste drücken, erscheint die Meldung.
Seite 28: Tabelle Der Standardanzeigemodi
Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. Wenn das Signal vom PC jedoch nicht einem der folgenden Signalmodi entspricht, ist die Bildschirmanzeige möglicherweise leer oder nur die Netz-LED leuchtet. Konfigurieren Sie es deshalb entsprechend den Angaben im Benutzerhandbuch der Graphikkarte. B1740R/B1740RX HORIZONTALFREQ VERTIKALFREQUE...
Seite 29 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 30: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 31: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 32: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 33: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 34 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 35: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 36 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 37: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt.
Seite 38 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 39: Tabelle Der Standardanzeigemodi
3-10 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 40 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 41: Tabelle Der Standardanzeigemodi
3-11 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 42 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500 75,000...
Seite 43: Tabelle Der Standardanzeigemodi
3-12 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 44 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500 75,000...
Seite 45: Tabelle Der Standardanzeigemodi
3-13 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 46 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 47: Tabelle Der Standardanzeigemodi
3-14 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 48 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 49: Tabelle Der Standardanzeigemodi
3-15 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 50 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 51: Tabelle Der Standardanzeigemodi
3-16 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 52 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 53: Tabelle Der Standardanzeigemodi
3-17 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 54: Tabelle Der Standardanzeigemodi
3-18 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 55: Tabelle Der Standardanzeigemodi
3-19 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 56: Tabelle Der Standardanzeigemodi
3-20 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 57: Tabelle Der Standardanzeigemodi
3-21 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 58: Tabelle Der Standardanzeigemodi
3-22 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 59: Tabelle Der Standardanzeigemodi
3-23 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 60: Tabelle Der Standardanzeigemodi
3-24 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 61: Tabelle Der Standardanzeigemodi
3-25 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 62: Tabelle Der Standardanzeigemodi
3-26 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 63: Tabelle Der Standardanzeigemodi
3-27 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 64 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 65: Tabelle Der Standardanzeigemodi
3-28 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 66 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 67: Tabelle Der Standardanzeigemodi
3-29 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 68 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 69: Tabelle Der Standardanzeigemodi
3-30 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 70 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 71 3-31 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 72 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500 75,000...
Seite 73 3-32 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 74 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500 75,000...
Seite 75 3-33 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 76 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500 75,000...
Seite 77 3-34 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 78 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 79 3-35 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 80 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA , 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA , 640 x 480 37,861 72,809 31,500 VESA , 640 x 480...
Seite 81 3-36 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 82 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 83 3-37 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 84 3-38 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 85 3-39 Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen.
Seite 86 HORIZONTALFREQ VERTIKALFREQUE SYNCHRONISATION ANZEIGEMODUS PIXELTAKT (MHZ) UENZ (KHZ) NZ (HZ) SPOLARITÄT (H/V) IBM, 640 x 350 31,469 70,086 25,175 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062...
Seite 87: Installieren Des Gerätetreibers
Gerätetreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD-ROM. Wenn die gelieferte Treiberdatei defekt ist, wenden Sie sich bitte an ein Kundendienstzentrum, oder schauen Sie auf der Website von Samsung Electronics (http:// www.samsung.com/) nach, um den Treiber herunterzuladen.
Seite 88: Bedientasten Des Geräts
3-41 Bedientasten des Geräts Bedientasten des Geräts SYMBOL BESCHREIBUNG Drücken Sie diese Taste, um das Bildschirmmenü (OSD) anzuzeigen. Diese Taste wird auch zum Verlassen des Bildschirmmenüs oder zum Wechseln in eine höheren Ebene im Bildschirmmenü verwendet. * Einstellungssperre für das Bildschirmmenü Mit dieser Funktion wird das Bildschirmmenü...
Seite 89 SYMBOL BESCHREIBUNG Stellen Sie mit dieser Taste die Bildschirmhelligkeit ein. Aktiviert einen hervorgehobenen Menüeintrag. Im Menü <Benutzerd. Taste> können Sie diese Taste auch verwenden, um nacheinander zwischen den Funktionen im Menü <Benutzerd. Taste> zu wechseln. SOURCE Wählen Sie mit dieser Taste eine Funktion. Wenn Sie die Taste [SOURCE] drücken, wenn kein Bildschirmmenü...
Seite 90: Verwenden Des Menüs Für Die Projektionseinstellungen (Osd: Bildschirmmenü)
3-42 Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) Das Bildschirmmenü (OSD: On Screen Display) Struktur HAUPTMENÜS UNTERMENÜS Helligkeit Kontrast Schärfe MagicBright Bildmodus BILD MagicAngle Grob Fein HDMI-Schwarz- wert MagicColor Grün Blau Farbtemp. FARBE Farbeffekt Gamma H-Position V-Position Bildgröße H-Position V-Position (Menü) GRÖßE &...
Seite 91 MENÜ BESCHREIBUNG Schärfe Stellt die Detailtreue der angezeigten Bilder ein. • Diese Funktion ist nicht verfügbar wenn <MagicBright> auf <Optimalkontrast> oder <Kino>- Modus eingestellt ist. • Dieses Menü ist nicht verfügbar, wenn <MagicColor> auf <Vollständig> oder <Intelligent> eingestellt ist. • Dieses Menü...
Seite 92 MENÜ BESCHREIBUNG MagicAngle Mit dieser Funktion können Sie die optimale Bildschirmqualität entsprechend Ihrer Position erreichen. Wenn Sie den Monitor aus einem Winkel von oben, unten oder der Seite aus betrachten, können Sie den geeigneten Modus für die jeweilige Position einstellen und damit eine ähnliche Bildqualität erzie- len, als wenn Sie direkt von vorn auf den Monitor schauen würden.
Seite 93 FARBE Verwenden des Geräts 3-42...
Seite 94 MENÜ BESCHREIBUNG MagicColor Gibt Naturfarben klarer und ohne Veränderung der Bildqualität wieder. Hierzu kommt eine von Sam- sung Electronics entwickelte digitale Technologie zur Verbesserung der Bildqualität zum Einsatz. • <Aus> - Hiermit deaktivieren Sie die <MagicColor>-Funktion. • <Demo> - Bilder, die mit <MagicColor> aufbereitet wurden, sind den Originalbildern vergleichbar. •...
Seite 95 MENÜ BESCHREIBUNG Farbeffekt Durch Ändern der Bildfarben können Sie den atmosphärischen Gesamteindruck verändern. • <Aus> - Hiermit deaktivieren Sie die <Farbeffekt>-Funktion. • <Graustufen> -Anzeigen von Bildern in Schwarzweiß. • <Grün> - Anzeigen von Bildern in monochrom grüner Farbe. • <Aqua> - Anzeigen von Bildern in monochrom wasserblauer Farbe. •...
Seite 96 MENÜ BESCHREIBUNG Bildgröße Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang. PC-Signale • <Auto> - Das Bild wird mit dem Seitenverhältnis des Eingangssignals angezeigt. • <Breit> - Das Bild wird unabhängig vom Seitenverhältnis des Eingangssignals als Vollbild angezeigt. • Signale, die in der Tabelle der Standardmodi nicht aufgeführt sind, werden nicht unterstützt. •...
Seite 97 MENÜ BESCHREIBUNG Reset Mit Hilfe dieser Funktion können Sie die Bild- und Farbqualität auf die Werkseinstellungen zurückset- zen. • <Nein> - <Ja> Sprache Wählen Sie die Sprache des Bildschirmmenüs. Die gewählte Sprache gilt nur für das Bildschirmmenü des Geräts. Diese Einstellung hat keinen Einfluss auf die anderen Funktionen des PCs.
Seite 98 MENÜ BESCHREIBUNG Autom. Quelle • <Auto> - Der Monitor wählt automatisch ein Eingangssignal aus. • <Manuell> - Der Benutzer wählt das Eingangssignal manuell aus. Gilt nicht für reine Analog- oder Digitalmodelle (D-SUB oder DVI). PC/AV-Modus Deaktivieren Sie diese Funktion bei Anschluss an einen PC, und aktivieren Sie sich bei Anschluss an ein AV-Gerät.
Seite 99: Installieren Der Software
Natural Color Was ist Natural Color ? Diese Software kann nur in Verbindung mit Samsung-Produkten eingesetzt werden. Hiermit können Sie die vom Gerät angezeigten Farben einstellen und an die Farben der Druckbilder anpassen. Weitere Informationen finden Sie in der Onlinehilfe des Programms (F1).
Seite 100: Magictune
MagicTune Was ist MagicTune? MagicTune ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an. Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden. Installieren der Software 1.
Seite 101 1. Klicken Sie auf [Start], wählen Sie [Settings (Einstellungen)] und dann Control Panel (Systemsteuerung). Für Windows XP klicken Sie im Menü auf [Start] und dann auf [Control Panel (Systemsteuerung)]. 2. Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software]. 3. Markieren Sie im Fenster [Add/Remove (Software)] das Programm MagicTune™. 4.
Seite 102: Magicrotation
MagicRotation Was ist MagicRotation? Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert. Installieren der Software 1.
Seite 103 • Windows™ NT 4.0 • Windows™ 2000 • Windows XP Home Edition • Windows XP Professional • Windows Vista 32-Bit • Windows 7 32-Bit Für MagicRotation werden Betriebssysteme ab Windows 2000 empfohlen. Hardware • Hauptspeicher: Mindestens 128 MB(empfohlen) • Festplatte: Mindestens 25 MB verfügbar Service Packs •...
Seite 104: Multiscreen
MultiScreen Was ist MultiScreen? Mit MultiScreen können Sie den Monitor in verschiedene Bereiche unterteilen. Installieren der Software 1. Legen Sie die Installations-CD in das CD-Laufwerk ein. 2. Wählen Sie das Installationsprogramm für MultiScreen. Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MultiScreen auf der CD-ROM und doppelklicken Sie darauf.
Seite 105: Fehlerbehebung
Fehlerbehebung Eigendiagnose des Monitors • Mit der Eigendiagnose können Sie prüfen, ob das Gerät fehlerfrei arbeitet. • Wenn ein leerer Bildschirm angezeigt wird und die Netz-LED blinkt, obwohl das Gerät und der PC richtig angeschlossen sind, führen Sie entsprechend den nachfolgenden Anweisungen eine die Eigendiagnose durch. 1.
Seite 106: Ehe Sie Sich An Den Service Wenden
Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung. EIN LEERER BILDSCHIRM WIRD ANGEZEIGT / ICH KANN DAS GERÄT NICHT EINSCHALTEN Ist das Netzkabel korrekt angeschlossen? Überprüfen Sie den Netzanschluss des Geräts.
Seite 107 DIE FARBEN SIND GESTÖRT / DAS BILD WIRD IN SCHWARZWEIß ANGEZEIGT Zeigt der ganze Bildschirm nur eine Farbe an, als wenn man Überprüfen Sie, ob das Verbindungskabel zum Computer kor- das Bild durch Zellophanpapier betrachten würde? rekt angeschlossen ist. Setzen Sie die Grafikkarte richtig in den Computer ein. Prüfen Sie, ob <Farbeffekt>...
Seite 108 BEIM STARTEN DES COMPUTERS ERTÖNT MEHRMALS EIN SIGNALTON. Wenn der Signalton mindestens dreimal erzeugt wird, während der Computer gestartet wird, unterziehen Sie den Computer einer Wartung. NEHMEN SIE DIE FOLGENDEN EINSTELLUNGEN VOR, WENN SIE DAS PRODUKT IN VERBINDUNG MIT EINEM COMPUTER VERWENDEN, DER ZWAR HDCP (HIGH-BANDWIDTH DIGITAL CONTENT PROTECTION) UNTERSTÜTZT, BEI DEM DIE HDCP-FUNKTION ABER NICHT FUNKTIONIERT: Ändern Sie die Einstellung, damit die HDCP-Funktion korrekt funktionieren kann.
Seite 109: Faq
PROBIEREN SIE FOLGENDES! Wie wird die Frequenz des Videosignals geändert? Sie müssen die Frequenz der Graphikkarte ändern. (Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.) Wie wird die Auflösung eingestellt? Windows XP: Stellen Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) →...
Seite 110: Weitere Informationen
Weitere Informationen Technische Daten MODELLNAME B1740R/B1740RX LCD-Bild- Größe 17 Zoll (43 cm) schirm Anzeigebereich 337,92 mm (H) x 270,336 mm (V) Pixelabstand 0,264 mm (H) x 0,264 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz...
Seite 111: Stromsparfunktion
Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 112: Technische Daten
Technische Daten MODELLNAME B1940M/B1940MX LCD-Bild- Größe 18,5 Zoll (47 cm) schirm Anzeigebereich 409,8 mm (H) x 230,4 mm (V) Pixelabstand 0,3 mm (H) x 0,3 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung Optimale Auflösung...
Seite 113: Stromsparfunktion
Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 114: Technische Daten
Technische Daten MODELLNAME B1940R/B1940RX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 376,32 mm (H) x 301,056 mm (V) Pixelabstand 0,294 mm (H) x 0,294 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung Optimale Auflösung...
Seite 115: Stromsparfunktion
Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 116: Technische Daten
Technische Daten MODELLNAME B1940MR/B1940MRX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 376,32 mm (H) x 301,06 mm (V) Pixelabstand 0,294 mm (H) x 0,294 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung Optimale Auflösung...
Seite 117: Stromsparfunktion
Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 118: Technische Daten
Technische Daten MODELLNAME B1940W / B1940WX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 408,24 mm (H) x 255,15 mm (V) Pixelabstand 0,2835 mm (H) x 0,2835 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 119: Stromsparfunktion
6-10 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 120 6-11 Technische Daten MODELLNAME B2240/B2240X LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 121: Stromsparfunktion
6-12 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 122 6-13 Technische Daten MODELLNAME B2240W /B2240WX LCD-Bild- Größe 22 Zoll (55 cm) schirm Anzeigebereich 473,76 mm (H) x 296,1 mm (V) Pixelabstand 0,282 mm (H) x 0,282 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 123: Stromsparfunktion
6-14 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 124 6-15 Technische Daten MODELLNAME B2240M / B2240MX LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 125: Stromsparfunktion
6-16 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 126 6-17 Technische Daten MODELLNAME B2240MW/B2240MWX LCD-Bild- Größe 22 Zoll (55 cm) schirm Anzeigebereich 473,76 mm (H) x 296,1 mm (V) Pixelabstand 0,282 mm (H) x 0,282 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 127: Stromsparfunktion
6-18 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 128 6-19 Technische Daten MODELLNAME B2340 LCD-Bild- Größe 23 Zoll (58 cm) schirm Anzeigebereich 509,76 mm (H) x 286,74 mm (V) Pixelabstand 0,2655 mm (H) x 0,2655 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 129: Stromsparfunktion
6-20 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 130: Technische Daten
6-21 Technische Daten MODELLNAME B2440L/B2440LX LCD-Bild- Größe 23,6 Zoll (59 cm) schirm Anzeigebereich 521,28 mm (H) x 293,22 mm (V) Pixelabstand 0,2715 mm (H) x 0,2715 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 131 6-22 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 132 6-23 Technische Daten MODELLNAME B2440/B2440X LCD-Bild- Größe 24 Zoll (61 cm) schirm Anzeigebereich 531,36 mm (H) x 298,89 mm (V) Pixelabstand 0,27675 mm (H) x 0,27675 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 133 6-24 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 134 6-25 Technische Daten MODELLNAME B2440M LCD-Bild- Größe 24 Zoll (61 cm) schirm Anzeigebereich 531,36 mm (H) x 298,89 mm (V) Pixelabstand 0,27675 mm (H) x 0,27675 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 135 6-26 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 136 6-27 Technische Daten MODELLNAME BX2240/BX2240X LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 137 6-28 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 138 6-29 Technische Daten MODELLNAME BX2440/BX2440X LCD-Bild- Größe 24 Zoll (61 cm) schirm Anzeigebereich 531,36 mm (H) x 298,89 mm (V) Pixelabstand 0,27675 mm (H) x 0,27675 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 139 6-30 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 140 6-31 Technische Daten MODELLNAME E1720NR/E1720NRX LCD-Bild- Größe 17 Zoll (43 cm) schirm Anzeigebereich 337,92 mm (H) x 270,336 mm (V) Pixelabstand 0,264 mm (H) x 0,264 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 141 6-32 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 142 6-33 Technische Daten MODELLNAME E1920/E1920X LCD-Bild- Größe 18,5 Zoll (47 cm) schirm Anzeigebereich 409,8 mm (H) x 230,4 mm (V) Pixelabstand 0,3 mm (H) x 0,3 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 143 6-34 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 144 6-35 Technische Daten MODELLNAME E1920R LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 376,32 mm (H) x 301,06 mm (V) Pixelabstand 0,294 mm (H) x 0,294 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 145 6-36 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 146 6-37 Technische Daten MODELLNAME E1920N/E1920NX LCD-Bild- Größe 18,5 Zoll (47 cm) schirm Anzeigebereich 409,8 mm (H) x 230,4 mm (V) Pixelabstand 0,3 mm (H) x 0,3 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 147 6-38 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 148 6-39 Technische Daten MODELLNAME E1920NR/E1920NRX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 376,32 mm (H) x 301,06 mm (V) Pixelabstand 0,294 mm (H) x 0,294 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 149 6-40 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 150 6-41 Technische Daten MODELLNAME E1920NW /E1920NWX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 408,24 mm (H) x 255,15 mm (V) Pixelabstand 0,2835 mm (H) x 0,2835 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 151 6-42 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 152 6-43 Technische Daten MODELLNAME E1920ENW LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 408,24 mm (H) x 255,15 mm (V) Pixelabstand 0,2835 mm (H) x 0,2835 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 153 6-44 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 154 6-45 Technische Daten MODELLNAME E1920W/E1920WX LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 408,24 mm (H) x 255,15 mm (V) Pixelabstand 0,2835 mm (H) x 0,2835 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 155 6-46 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 156 6-47 Technische Daten MODELLNAME E2020/E2020X LCD-Bild- Größe 20 Zoll (50 cm) schirm Anzeigebereich 442,8 mm (H) x 249,08 mm (V) Pixelabstand 0,2768 mm (H) x 0,2768 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 157 6-48 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 158 6-49 Technische Daten MODELLNAME E2020N/E2020NX LCD-Bild- Größe 20 Zoll (50 cm) schirm Anzeigebereich 442,8 mm (H) x 249,08 mm (V) Pixelabstand 0,2768 mm (H) x 0,2768 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 159 6-50 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 160 6-51 Technische Daten MODELLNAME E2220/E2220X LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 161 6-52 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 162 6-53 Technische Daten MODELLNAME E2220N/E2220NX LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 163 6-54 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 164 6-55 Technische Daten MODELLNAME E2220NW LCD-Bild- Größe 22 Zoll (55 cm) schirm Anzeigebereich 473,76 mm (H) x 296,1 mm (V) Pixelabstand 0,282 mm (H) x 0,282 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 165 6-56 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 166 6-57 Technische Daten MODELLNAME E2220W /E2220WX LCD-Bild- Größe 22 Zoll (55 cm) schirm Anzeigebereich 473,76 mm (H) x 296,1 mm (V) Pixelabstand 0,282 mm (H) x 0,282 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 167 6-58 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 168 6-59 Technische Daten MODELLNAME E2320/E2320X LCD-Bild- Größe 23 Zoll (58 cm) schirm Anzeigebereich 509,76 mm (H) x 286,74 mm (V) Pixelabstand 0,2655 mm (H) x 0,2655 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 169 6-60 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 170 6-61 Technische Daten MODELLNAME E2420NL LCD-Bild- Größe 23,6 Zoll (59 cm) schirm Anzeigebereich 521,28 mm (H) x 293,22 mm (V) Pixelabstand 0,2715 mm (H) x 0,2715 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 171 6-62 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 172 6-63 Technische Daten MODELLNAME E2420L LCD-Bild- Größe 23,6 Zoll (59 cm) schirm Anzeigebereich 521,28 mm (H) x 293,22 mm (V) Pixelabstand 0,2715 mm (H) x 0,2715 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 173 6-64 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 174 6-65 Technische Daten MODELLNAME EX2220 /EX2220X LCD-Bild- Größe 21,5 Zoll (54 cm) schirm Anzeigebereich 476,64 mm (H) x 268,11 mm (V) Pixelabstand 0,24825 mm (H) x 0,24825 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 175 6-66 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 176 6-67 Technische Daten MODELLNAME BX2340/BX2340X LCD-Bild- Größe 23 Zoll (58 cm) schirm Anzeigebereich 509,18 mm (H) x 286,42 mm (V) Pixelabstand 0,2652 mm (H) x 0,2652 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 177 6-68 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 178 6-69 Technische Daten MODELLNAME BX2240W LCD-Bild- Größe 22 Zoll (55 cm) schirm Anzeigebereich 473,76 mm (H) x 296,1 mm (V) Pixelabstand 0,282 mm (H) x 0,282 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 179 6-70 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 180 6-71 Technische Daten MODELLNAME EX1920/EX1920X LCD-Bild- Größe 18,5 Zoll (47 cm) schirm Anzeigebereich 409,8 mm (H) x 230,4 mm (V) Pixelabstand 0,300 mm (H) x 0,300 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 181 6-72 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 182 6-73 Technische Daten MODELLNAME EX1920W LCD-Bild- Größe 19 Zoll (48 cm) schirm Anzeigebereich 408,24 mm (H) x 255,15 mm (V) Pixelabstand 0,2835 mm (H) x 0,2835 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung...
Seite 183 6-74 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 184 6-75 Technische Daten MODELLNAME EX2020/EX2020X LCD-Bild- Größe 20 Zoll (50cm) schirm Anzeigebereich 442,8 mm (H) x 249,08 mm (V) Pixelabstand 0,2768 mm (H) x 0,2768 mm (V) Synchronisie- Horizontal 30 ~ 81 kHz rung Vertikal 56 ~ 75 Hz Bildschirmfarben 16,7 Mio Auflösung Optimale Auflösung...
Seite 185 6-76 Stromsparfunktion Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird.
Seite 186: Kontakt Zu Samsung
6-77 Kontakt zu SAMSUNG • Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG- Kundendienst. NORTH AMERICA U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com BRAZIL 0800-124-421 http://www.samsung.com...
Seite 187 022 - 607 - 93 - 33 PORTUGAL 80820 - SAMSUNG (726-7864) http://www.samsung.com SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/ http://www.samsung.com/ch min) http://www.samsung.com/ch_fr (French) 0845 SAMSUNG (7267864) http://www.samsung.com...
Seite 188 1800 110011 1800 3000 8282 1800 266 8282 INDONESIA 0800-112-8888 http://www.samsung.com 021-5699-7777 JAPAN 0120-327-527 http://www.samsung.com MALAYSIA 1800-88-9999 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com PHILIPPINES 1-800-10-SAMSUNG(726-7864) http://www.samsung.com 1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777 SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com TAIWAN 0800-329-999 http://www.samsung.com THAILAND 1800-29-3232 http://www.samsung.com...
Seite 189: Korrekte Entsorgung Von Altgeräten (Elektroschrott) - Nur Europa
6-78 Korrekte Entsorgung von Altgeräten (Elektroschrott) - Nur Europa (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsy- stem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.

Samsung B1740R Benutzerhandbuch

Wichtige Sicherheitshinweise

Installieren des Geräts

Verwenden des Geräts

Installieren der Software

Fehlerbehebung

Weitere Informationen

Quicklinks

Verwandte Anleitungen für Samsung B1740R

Inhaltszusammenfassung für Samsung B1740R

Diese Anleitung auch für:

Inhaltsverzeichnis
